| Nama merek: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Nomor Model: | JF800 JF720 JF700 Bimetal Plain Bearings Bebas Timbal |
| Moq: | 800 Sepotong / Potongan (Pesanan Minimal) |
| harga: | $0.20 - $2.00 / Pieces ,Negotiable |
| Ketentuan Pembayaran: | TT DI ADVANCE WESTERN UNION |
| Kemampuan Penyediaan: | pengecoran bimetal bushing, Cina, produsen, pemasok, pabrik, grosir, Bushing Pelumas Mandiri Metrik, |

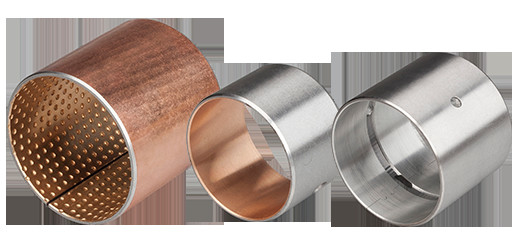

Normal Tin Plating Bimetal Bearing Bushes yang terbuat dari CuPb10Sn10 Alloy mengacu pada jenis bush bearing yang dibangun menggunakan bahan bimetal, khususnya paduan CuPb10Sn10.Paduan ini terdiri dari tembaga (Cu), timah (Pb), dan timah (Sn) dalam proporsi tertentu, dengan 10% isi timah dan 10% isi timah.Lapisan timah di permukaan semak bantalan ini memberikan ketahanan korosi tambahan dan ketahanan terhadap keausan, meningkatkan daya tahan dan umur panjang mereka.
Paduan CuPb10Sn10 sering dipilih untuk aplikasi bantalan karena kemampuan pemesinan yang sangat baik, ketahanan aus, dan sifat pelumasan sendiri.yang biasanya terdiri dari dukungan baja dengan lapisan paduan CuPb10Sn10, memungkinkan semak bantalan untuk menahan beban tinggi dan memberikan kinerja yang stabil dalam kondisi operasi yang menuntut.
Lapisan timah pada permukaan paduan CuPb10Sn10 tidak hanya meningkatkan ketahanan korosi tetapi juga bertindak sebagai lapisan pelindung, mengurangi kemungkinan kerusakan akibat puing-puing, kelembaban, atau kontaminan lainnya.Hal ini membuat semak bantalan cocok untuk digunakan dalam berbagai aplikasi industri, termasuk otomotif, mesin, dan peralatan berat.
Singkatnya, Normal Tin Plating Bimetal Bearing Bushes yang terbuat dari CuPb10Sn10 Alloy adalah komponen yang handal dan tahan lama yang menawarkan ketahanan haus dan korosi yang sangat baik,membuat mereka cocok untuk aplikasi bantalan yang menuntut.
| Kode paduan JF800 & Kode Internasional yang sesuai | |||
| Kode produk | Kode paduan | Kekerasan paduan | Kode Internasional yang sesuai |
| JF800 | CuPb10Sn10 | 69-90 HB | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, Federal MOGUL-HF2, DAIDO-L10, ACL-F100 |
BahanBaja+CuPb10Sn10, Baja+CuPb24Sn4, Baja+CuPb24Sn, Baja+CuPb30 Baja+CuPb10Sn10+Grafit.Anda dapat memesan secara online untuk pengiriman cepat dan segera. Silakan hubungi kami atau kirim e-mail pada bushings untuk membantu dengan pemilihan produk atau untuk menemukan bushings tidak terdaftar di situs web kami.Catalog Bushings (Catalog Bearings Plain) Bimetal Wrapped Steel with Bronze Series Bushings Catalog - Metric [juga tersedia dalam tipe Flanged]
BIMETAL BUSHING BEINGS VSB-800.pdf BIMETAL baja BRONZE Sleeve BUSHES MANUFACTURER.pd...
Manufacturer & Exporter Bimetal, Trimetal dan Solid Cast Metal Bearings & Bushings,Bimetal Bearings_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49,Produsen Referensi Dan Karakteristik Bahan Pembuatan busing lengan bimetal khusus, pemasok bantalan baja perunggu dan bantalan pelumas sendiri,dan bantalan pelumas sendiri lainnya.com adalah pemasok bantalan bimetal terkemuka dan bantalan geser
Situs web pencarian pemasok online untuk profesional pengadaan, insinyur, manajemen pabrik dan fasilitas dan bisnis...
Baja yang didukung Timah Perunggu:
DIN CuPb10Sn, SAE797, UNS C93700, federal Mogul / Talho HF2, Glacler SY, SAE792
CuPb24Sn4, SAE799, DAIDO L23,JIS-LBC6, GLYCO-68, ACL-F250, SAE794
Baja yang didukung paduan tembaga-timah: CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3.
JF800 Bimetallic Bearing's steel-bronze bushes with oil holes China Sumber untuk Pumps bushings & Bimetal Bearing penjualan online Bimtel Bearing: BM JF600 JF650 JF700 JF720 Deskripsi
Bimetallic bushing terbentuk dari strip baja dengan bahan lapisan paduan. permukaan lapisan paduan dapat mesin alur minyak, lubang, dibentuk Indentations dll sesuai dengan aplikasi yang berbeda.Ini cocok untuk beban tinggi, gerakan osilasi dan rotasi kecepatan lebih rendah.
VIIPLUS china BiMetal bushing Kemampuan beban dapat ditingkatkan dengan lubang minyak, alur, dll, tergantung pada kondisi pelumasan.bantalan kering juga dapat digunakan dalam kondisi pelumasan.
Bimetal bearingadalah baja kembali sebagai matriks, permukaan tembaga sinter, paduan timah, bantalan bergulir, bahan paduan standar adalah:CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.
Karena pelat dasar terbuat dari baja rendah karbon, akurasi pemesinan diameter luar lengan poros dijamin.tidak perlu untuk mengikat sekrup setelah produk dimuat ke lubang kursi. Interferensi fit dapat diandalkan untuk mencegah munculnya lingkaran eksternal.
Perubahan komposisi kimia paduan pada permukaan bagian dalam dapat memenuhi persyaratan tekanan bantalan yang berbeda, suhu kerja yang berbeda dan kecepatan geser yang berbeda.Lubang minyak dengan struktur yang berbeda dirancang untuk permukaan gesekan dalam produksi, dan rongga minyak dapat memenuhi persyaratan berbagai cara pengolahan minyak dan mencegah fenomena gigitan poros.
| Bagian NO. | DATA TEKNIS | |||||||||
| VIIPLUS | Nominal Diameter | Ketebalan dinding s3 | Lebar | Poros-φ Dj,h8 | Perumahan φ DH, H7 |
Bush-φ Di,a Ass. di rumah H7 | CD Pengisian | Lubang minyak φ | ||
| Di | Lakukan | Max. Min. |
B | Max. Min. |
Max. Min. |
Max. Min. |
Max. Min. |
dl | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+ 0.161 + 0.020 |
0.194 0.020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+ 0.185 + 0.040 |
0.218 0.040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| PM3030SY | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0.224 0.040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50.025 50.000 |
+ 0.225 + 0.080 |
0.264 0.080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+ 0.230 + 0.080 |
0.269 0.080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0.276 0.080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| Bagian NO. | DATA TEKNIS | |||||||||
| VIIPLUS | Nominal Diameter | Ketebalan dinding s3 | Lebar | Poros-φDj,h8 | Perumahan φ DH, H7 |
Bush-φ Di,a Ass. di rumah H7 | Penghapusan Co | Lubang Minyak 0 | ||
| D, | Lakukan | Max. Min. | B | Max. Min. | Max. Min. | Max. Min. | Max. Min. | dl | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+ 0.230 + 0.080 |
0.276 0.080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+ 0.235 + 0.080 |
0.281 0.080 |
9.5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0.289 0.080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0.240 + 0.080 |
0.294 0.080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0.303 0.080 |
||||
| VIIPLUS | Di dalam φ Dj Max. Min. |
Di luar φ Do Max. Min. |
Ketebalan ST Max. Min. |
Lubang Dowel φ Dd Max. Min. |
Lingkaran pitch φ dP Max. Min. |
Kedalaman Recess Ha Max. Min. |
||||
| WC30SY | 32.00 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0.95 1.20 |
||||
| WC35SY | 38.00 38.25 |
62.00 61.75 |
50.12 49.88 |
|||||||
| WC40SY | 42.00 42.25 |
66.00 65.75 |
54.12 53.88 |
|||||||
| WC45SY | 48.00 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| WC50SY | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
Bantalan geser kering yang digulung ()
Baja + Bubuk Perunggu + CuPb24Sn4 dan Atau lainnya
CuPb24Sn4Berlapis (bebas pemeliharaan), bearing polos atau bergelombang yang dilumasi sendiri, pencuci dorong dan strip, cangkang baja karbon dengan lapisan perunggu sinter yang diisi denganCuPb24Sn4
Aplikasi bimetal, harus dirancang dengan kondisi pelumasan minyak, cocok untuk beban tinggi dan rotasi kecepatan rendah, gerakan ayunan.telah banyak digunakan dalam jembatan keseimbangan mobil, lubang kursi lempeng pegas, sepatu rem, sendi kemudi, batang penghubung gerak, bagian geser pukulan, dukungan buldoser, roda penggerak berat, kotak gigi, pompa minyak, silinder, mesin, kopling dan sebagainya.Juga banyak digunakan dalam mesin pertambangan, turbo - mobil, mesin konstruksi, mesin pertanian, mesin penggulung baja dan sebagainya.
Baja Karbon + Bubuk Tembaga
Bentuk bantalan tersedia dalam dimensi standar
· Semak silinder
· Semak-semak bergelombang
· Pemanas dorongan
· Flanged washer
· Piring geser
Bagian tersedia dalam ukuran standar untuk berbagai produk bantalan dengan dimensi dasar (diameter dalam, diameter luar, panjang, dll.) sesuai dengan standar internasional.Bantalan khusus dengan fungsi tambahan dapat diproduksi sesuai dengan spesifikasi dan persyaratan pelanggan.
Mulai Proyek Anda Dengan Insinyur AplikasiBIMETAL BUSHING
produk viiplus banyak digunakan di semua bidang industri
Digunakan secara luas dalam industri hidrolik dan pneumatik, pembuatan mesin alat industri, industri mesin plastik, mengangkat dan menangani mesin, mesin pelabuhan, kantor, mesin kebugaran,mesin tekstil, kemasan makanan, mesin pengisi, mesin kimia, percetakan dan kemasan, mesin pembuatan kertas, mobil, kereta api lokomotif uap, industri pembuatan kapal, mesin cetak,mesin metalurgi, mesin konstruksi, dll.
