| Nama merek: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Nomor Model: | Semak SY - ukuran metrik |
| Moq: | bisa dinegosiasikan |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | casting bimetal bushing, Cina, produsen, pemasok, pabrik, grosir, Metric Self Lubricating Bushing, S |

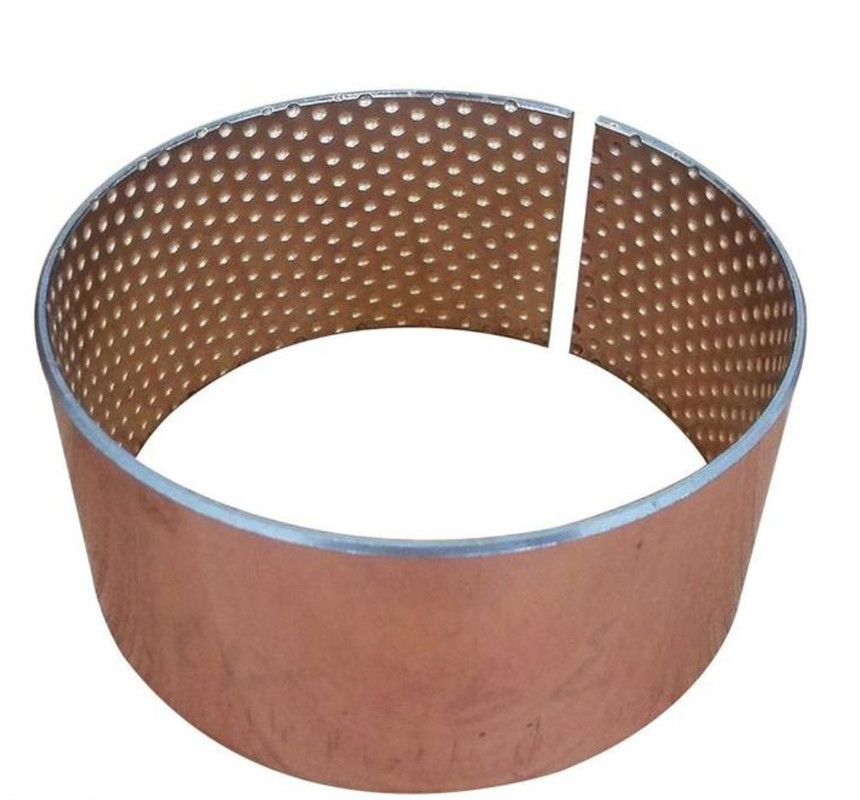

Wear Resistance Lead-Free Bimetal Bearing Bushes for Automobiles adalah komponen khusus yang dirancang untuk memberikan daya tahan dan kinerja yang unggul dalam aplikasi otomotif.Busing ini dibangun menggunakan bahan bimetal yang menggabungkan ketahanan dan kekuatan dari satu logam dengan pelumasan dan sifat pengurangan gesekan dari yang lain, semua tanpa menggunakan timbal.
Bahan bimetal yang digunakan dalam bushing ini dipilih dengan hati-hati untuk menawarkan kinerja optimal di lingkungan otomotif.Ini menggabungkan kekerasan dan daya tahan logam yang kuat dengan karakteristik pelumasan paduan yang lebih lembutKomposisi unik ini memastikan bahwa busing dapat menahan beban tinggi dan kecepatan yang ditemui dalam aplikasi otomotif sambil mengurangi gesekan dan keausan.
Desain bebas timah dari busing ini adalah aspek penting yang berkontribusi pada ramah lingkungan mereka.Dengan menghilangkan timbal dari komposisi bahan, busing ini membantu mengurangi dampak lingkungan dari manufaktur dan penggunaan mobil.
Ketahanan tinggi dari busing bantalan bimetal ini memastikan bahwa mereka dapat mempertahankan kinerja mereka selama periode operasi yang panjang. daya tahan ini sangat penting dalam aplikasi otomotif,di mana komponen mengalami keausan konstan dari berbagai faktor seperti getaran, suhu tinggi, dan gesekan.
Singkatnya, Wear Resistance Lead-Free Bimetal Bearing Bushes for Automobiles dirancang untuk memberikan daya tahan yang superior, kinerja, dan ramah lingkungan dalam aplikasi otomotif.Komposisi bahan yang unik dan desain bebas timbal membuat mereka pilihan yang sangat baik untuk berbagai sistem otomotif, berkontribusi pada keandalan dan efisiensi kendaraan secara keseluruhan.
Bimetal Busing Bearing
Sn 9 sampai 11%
Pb9 sampai 11%
Cu pengingat
Baja kembali 1010
Panjang 1000mm*lebar 200*K tebal 2,5mm
Panjang 1000mm*lebar 200*K tebal 2,0mm
Panjang 1000mm*lebar 200*K tebal 1,5mm
Panjang 500mm*lebar 200*K tebal 2,5mm
Panjang 500mm*lebar 200*K tebal 2,0mm
Panjang 500mm*lebar 200*K tebal 1,5mm
Bi-logam+baja karbon+perunggu
| B (mm) | Jarak bebas maksimum (mm) | Kebersihan minimal (mm) | Di (mm) | Di,a max dalam H7 (mm) | Di,a min dalam H7 (mm) | Do (mm) | Perumahan | Bagian No. | Selang | dL (mm) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PM6560SY
|
60
|
0,276
|
0,08
|
65
|
65,23
|
65,08
|
70
|
H7
|
PM6560SY
|
h8
|
8
|
|
|
PM8060SY
|
60
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8060SY
|
h8
|
9,5
|
|
|
PM2525SY
|
25
|
0,194
|
0,02
|
25
|
25,161
|
25,02
|
28
|
H7
|
PM2525SY
|
h8
|
6
|
|
|
PM2820SY
|
20
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2820SY
|
h8
|
6
|
|
|
PM13560SY
|
60
|
0,303
|
0,08
|
135
|
120,24
|
135,08
|
140
|
H7
|
PM13560SY
|
h8
|
9,5
|
|
|
PM4550SY
|
50
|
0,264
|
0,08
|
45
|
45,225
|
45,08
|
50
|
H7
|
PM4550SY
|
h8
|
8
|
|
|
PM5050SY
|
50
|
0,269
|
0,08
|
50
|
50,23
|
50,08
|
55
|
H7
|
PM5050SY
|
h8
|
8
|
|
|
PM7580SY
|
80
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7580SY
|
h8
|
9,5
|
|
|
PM7540SY
|
40
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7540SY
|
h8
|
9,5
|
|
|
PM3240SY
|
40
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3240SY
|
h8
|
6
|
|
|
PM8040SY
|
40
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8040SY
|
h8
|
9,5
|
|
|
PM2815SY
|
15
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2815SY
|
h8
|
6
|
|
|
PM3230SY
|
30
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3230SY
|
h8
|
6
|
|
|
PM7040SY
|
40
|
0,276
|
0,08
|
70
|
70,23
|
70,08
|
75
|
H7
|
PM7040SY
|
h8
|
8
|
|
|
PM6040SY
|
40
|
0,276
|
0,08
|
60
|
60,23
|
60,08
|
65
|
H7
|
PM6040SY
|
h8
|
8
|
|
|
PM4020SY
|
20
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4020SY
|
h8
|
8
|
|
|
PM2220SY
|
20
|
0,194
|
0,02
|
22
|
22,161
|
22,02
|
25
|
H7
|
PM2220SY
|
h8
|
6
|
|
|
PM4050SY
|
50
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4050SY
|
h8
|
8
|
Baja Bimetaldengan dukungan baja dan lapisan perunggu berwujud.Untuk aplikasi pelumasan dengan lapisan geser polos
Cocok untuk pelumasan minyak dan lemak
Bantalan Perunggu.
Bantalan Sintered.
Rings Baja.
Kitabantalan pelumas sendiriTermasuk pelumasan bimetallic daribantalan bergulir,bantalan berbahan dasar logam yang melumasi sendiridanbantalan rolling plastik yang melumasi sendiri.
Bantalan ini memiliki bahan di bawah beban tinggi, ketahanan keausan yang sangat baik dan efek anti debu dan teknologibantalan pelumas sendirimemungkinkan banyaksiklus pemeliharaan yang lebih lama, meningkatkan penggunaan peralatan, mengurangi biaya pemeliharaan.
VIIPLUS CHINA menawarkan pilihan yang komprehensif dari busing lengan untuk memenuhi kebutuhan teknik permukaan yang paling menuntut di dunia.
Kami memproduksi logam-polimer, busing rekayasa, serat diperkuat komposit stainless steel 316 atau 304 busing,bantalan logam dan bimetal dan lapisan polimer bersama dengan berbagai rangkaian pendukung, blok bushing dan lempeng dorongan. Kunjungi online kami tstar.com
PDF teknisBIMETAL PLAIN BEARINGS AND Sleeve BEARINGS dibuat dalam...
| Data Teknis | |||||||
| Data | BIMETAL BUSHING BEARING METAL | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CuSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Bahan | Baja+ | Baja+ | Baja+ | Baja+ | Baja+ | Baja+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Kekerasan lapisan paduan HB | 80 ~ 120 | 45 ~ 70 | 70 ~ 100 | 70 ~ 100 | 70 ~ 100 | 30 ~ 40 | |
| Beban dinamis maksimum P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| Max.Kecepatan V m/s | Pengolahan minyak | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| Max.PV batas N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| Koefisien gesekan u | 0.05 ~ 0.10 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | - | |
| Max.Kecepatan V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| Max.PV batas N/mm2·m/s | Pengolahan minyak | 10 | 10 | 10 | 10 | 10 | 8 |
| Koefisien gesekan u | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.05 ~ 0.02 | |
| Suhu kerja maksimum °C | Pengolahan minyak | 150 | 150 | 150 | 150 | 150 | 150 |
| Pengolahan minyak | 250 | 250 | 250 | 250 | 250 | 250 | |
| Konduktivitas termal W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| Koefisien ekspansi linier | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| Mencocokkan sumbu | Kekerasan HRC | ≥ 53 | ≥45 | ≥ 53 | ≥ 53 | ≥ 53 | ≥ 270 |
| Ketidaksetaraan Ra | 0.32 ~ 0.63 | 0.32 ~ 0.63 | 0.16 ~ 0.63 | 0.32 ~ 0.63 | 0.16 ~ 0.63 | 0.16 ~ 0.6 |
|
️ Industri aerospace
️ Otomotif
Industri
Pertanian
️ Konstruksi
️ Minyak dan Gas
️ Energi
Kekuatan Fluida
Keuntungan dari Busing Bimetal
gesekan rendah, ketahanan haus yang tinggi
Koefisien gesekan yang rendah menghilangkan
kebutuhan untuk pelumasan sambil mengurangi keausan
dan memperpanjang umur layanan.
Bebas pemeliharaan
Ideal untuk aplikasi yang membutuhkan layanan lama
Kehidupan tanpa pemeliharaan atau operasi reguler
kondisi dengan sedikit atau tidak ada pelumasan.
Mengurangi biaya poros dengan menghilangkan kebutuhan
Biaya Sistem yang Lebih Rendah
untuk pengerasan dan pemesinan jalur lemak.
Konstruksi kompak, satu bagian memberikan
ruang dan penghematan berat dan menyederhanakan
pemasangan.
Lingkungan
Solusi bebas minyak, bebas timbal memenuhi
dengan lingkungan yang semakin ketat
peraturan seperti direktif RoHS
peralatan listrik dan elektronik.
Bimetal Busings KompetitifHarga,High Quality Standard SAE-797 bimetal bushing didasarkan pada baja dan sinter dengan CuPb10Sn10 atau CuSn6Zn6Pb3 sebagai lapisan lapisan.
Jenis ini memiliki kinerja terbaik dalam rentang Cu-Pb paduan dibangun bushing.Therefor ia memiliki aplikasi yang luas dan sebagian besar cocok untuk di mana adalah kecepatan menengah dan dampak tinggi dll.
Spesialis bantalan bimetal dengan ukuran desain pembuatan bahan kustom
VIIPLUS telah membuktikan pengalaman dan pengetahuan teknisnya yang luas dalam pembuatan dan pemasaran bantalan bimetal, busing dan unit penggerak.Manfaat dari para ahli yang mencari solusi bantalan geser yang sempurna untuk Anda, dirancang untuk aplikasi khusus Anda.
CuPb10Sn10 memiliki kandungan timbal yang lebih tinggi sehingga memberikan keuntungan yang lebih baik untuk kecepatan rotasi yang lebih tinggi.lapisan geser bimetal memiliki kantong pelumasan yang juga cocok untuk pelumasan minyak dan dengan demikian memungkinkan bahan busing ini untuk berjalan pada kecepatan rotasi yang jauh lebih tinggi.
| Spesifikasi untuk paduan perunggu bi-logam: | ||||
| Jenis bahan | Spesifikasi paduan perunggu | Kekerasan paduan perunggu HB | Beban Dinamis Maksimal yang Diizinkan | Max. Suhu °C |
| Bi-Metal-800 | CuPb10Sn10 atau CuSn6Zn6Pb3 | 70 ~ 100 | 65 | 260 |
| Bi-Metal-720 | CuPb24Sn4 | 45 ~ 70 | 38 | 200 |
| Bi-Metal-700 | CuPb30 | 30 ~ 45 | 25 | 170 |
| Bi-Metal-20 | AlSn20Cu | 30 ~ 40 | 30 | 150 |
| Bi-Metal-930 | CuSn6.5P0.1 | 60-90 | 65 | 200 |
Hubungi perwakilan penjualan china Anda untuk
Bantuan dalam pemilihan produk dan desain.
