| Nama merek: | VIIPLUS |
| Nomor Model: | bantalan self-lubricating |
| Moq: | Dapat dinegosiasikan |
| harga: | dapat dinegosiasikan |
| Kemampuan Penyediaan: | pengecoran bimetal bushing, Cina, produsen, pemasok, pabrik, grosir, Bushing Pelumas Mandiri Metrik, |

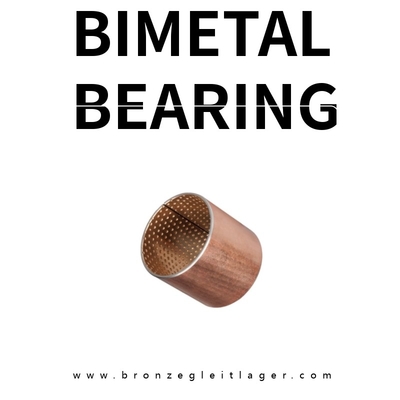

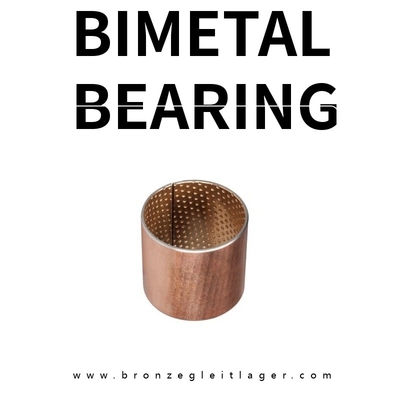

Besi CuPb10Sn10 bimetal bearing bushes banyak digunakan dalam batang penghubung mesin otomotif karena ketahanan aus dan kemampuan beban yang luar biasa.Pohon-pohon ini terdiri dari dukungan baja dengan lapisan paduan CuPb10Sn10, yang memberikan sifat tribologi yang unggul untuk aplikasi mesin.
Dukungan baja menawarkan kekuatan dan kekakuan, sementara lapisan CuPb10Sn10 menunjukkan sifat geser yang sangat baik, kekuatan kelelahan yang tinggi, dan konduktivitas panas yang baik.Paduan berbasis tembaga terdiri dari tembaga, timah (Pb), dan timah (Sn) dalam rasio 10% masing-masing, yang memberikan keseimbangan antara kekuatan, fleksibilitas, dan ketahanan aus.
Konstruksi bimetal dari semak bantalan ini memungkinkan kombinasi optimal dari sifat material.sementara lapisan CuPb10Sn10 memberikan karakteristik tribologi yang diperlukan untuk operasi mesin yang efisienKombinasi bahan ini menghasilkan semak bantalan yang dapat menahan suhu tinggi, tekanan, dan beban dinamis yang dihasilkan oleh gerakan bergantian batang penghubung.
Selain sifat materialnya, proses manufaktur presisi memastikan bahwa semak bantalan cocok dengan tepat ke dalam jurnal batang penghubung dan poros engkol.Pas yang tepat ini mengurangi gesekan dan keausan, meningkatkan efisiensi dan daya tahan mesin.
Secara keseluruhan, Steel CuPb10Sn10 bi-metal bearing bushes adalah pilihan yang dapat diandalkan untuk batang konektor mesin otomotif.dan pas yang tepat membuat mereka komponen penting untuk memastikan lancar dan efisien operasi mesin otomotif.
Untuk kompresor semi-hermetik bitzer crankshaft bushingBIMETAL BEARINGS CUPB30 KATALOG.pdf

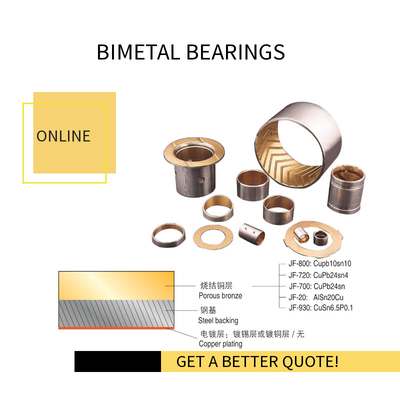

Bantalan bimetal untukSubstrat baja rendah karbon berkualitas tinggi, permukaan paduan tembaga sinter memilikikarakteristik gesekan rendah(CuPb10Sn10, CuPb6Sn6Zn3, CuPb24Sn4, CuPb30, AlSn20Cu, CuSn8Ni) sebagai lapisan keausan yang membawa permukaan paduan tembaga dapat diproses sesuai dengan penggunaan berbagai kondisi kebutuhan jenis tangki,lubang minyak, lubang minyak, sehingga cocok dalam bahan bakar tidak berkelanjutan mengisi bahan bakar atau situasi yang sulit.kekuatan ikatan yang baik dan kapasitas beban yang optimal.
Bahan | Baja + CuPb10Sn10 |
Aplikasi Tipikal | mesin mobil, mesin teknik, dan mesin pertanian, mesin konstruksi berat, dll. |
Beban Dinamis Maksimal | 140N/mm2 |
Kecepatan jalur maksimum (Gres) | 2.5m/s |
Batas Nilai PV Maksimal (Grease) | 2.8N/mm2.m/s |
Koefisien gesekan (lemak) | 0.05 ~ 0.15 |
Kecepatan jalur maksimum (Minyak) | 5m/s |
Nilai PV Maksimal (Minyak) | 10N/mm2.m/s |
Koefisien gesekan (minyak) | 0.04 ~ 0.12 |
Suhu kerja maksimum | Lemak 150oC, Minyak 250oC |
Sumbu Perkawinan | Kekerasan ≥53HB, Kerontokan Ra=0,32~0.63 |
Kekerasan lapisan paduan | 60-90HB |
Konduktivitas Termal | 47W/MK |
Koefisien Ekspansi Linear | 18×10-6/K |
Kami juga dapat mengembangkan sesuai dengan permintaan khusus pelanggan sementara keluar dari tabel ini | |
| Ketebalan nominal | Toleransi+ dari Seri B (tidak bisa dikerjakan) | Toleransi seri C (tidak bisa diproses) |
| 1.0 | - 0.025 | +0.25 +0.15 |
| 1.5 | - 0.030 | +0.25 +0.15 |
| 2.0 | - 0.035 | +0.25 +0.15 |
| 2.5 | - 0.040 | +0.30 +0.15 |
| 3.0 | - 0.045 | +0.30 +0.15 |
| 3.5 | - 0.050 | +0.30 +0.15 |
Ukuran standar dilengkapi dengan lubang pelumasan di bagian atas.permukaan berjalanUntuk bantalan standar biasanya baja dukungan tembaga dilapisi untukmeningkatkan ketahanan korosi.Lapisan timah perunggu memungkinkan untuk menggunakan bantalan ini dengan interval pelumasan yang relatif panjang.
Bimetal-bearingdapat diproduksi dengan lapisan timbal perunggu yang lebih tebal untuk aplikasi di mana bantalan harus diproses setelah pemasangan.Bahan lapisan dapat disesuaikan dengan kebutuhan khusus dari aplikasi yang dimaksud.
Dukungan Baja dan Lapisan Perunggu Timah
Baja + CuPb10Sn10 dengan kerucut
| Bahan: | Lapisan baja berlapis tembaga, lapisan timah perunggu (CuPb10Sn10) |
| Titik hasil: | (Rp0,2) sekitar 240 N/mm2 |
| Kekuatan tarik: | (Rm) sekitar 350 N/mm2 |
| Kekerasan: | sekitar 90 ¢ 110 HB |
| Ketegangan: | Tergantung pada bahan dan kinerja lapisan. |
| Kecepatan maksimum: | 3,0 m/s |
| Rentang suhu: | -100 / +260 °C |
| Beban | Kecepatan |
| Ca: 240 N/mm2 | 0 m/s |
| 120 N/mm2 | 0,01 m/s |
| 40 N/mm2 | 2,0 m/s |
Kapasitas beban yang cukup tinggi.
Kemungkinan untuk mesin diameter dalam setelah pemasangan.
Konduktivitas termal tingkat tinggi.
Tahan kimia yang baik.
Berbagai suhu.
| Dingin | Miskin |
| Minyak-dilumasi | Bagus sekali. |
| Lemak dilumasi | Sangat bagus. |
| Air dilumasi | Miskin |
| Cairan proses dilumasi | Miskin |
