| Nama merek: | VIIPLUS |
| Nomor Model: | Bimetal Bushing |
| Moq: | Negotiable |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | MoneyGram, Western Union, T/T |
| Kemampuan Penyediaan: | pengecoran bimetal bushing, Cina, produsen, pemasok, pabrik, grosir, Bushing Pelumas Mandiri Metrik, |

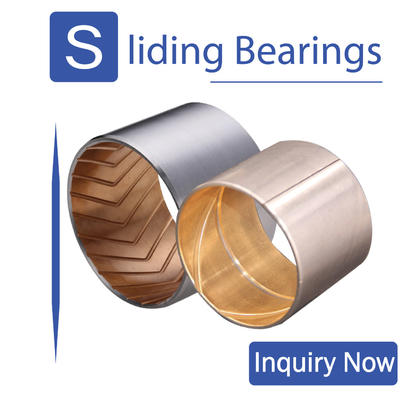

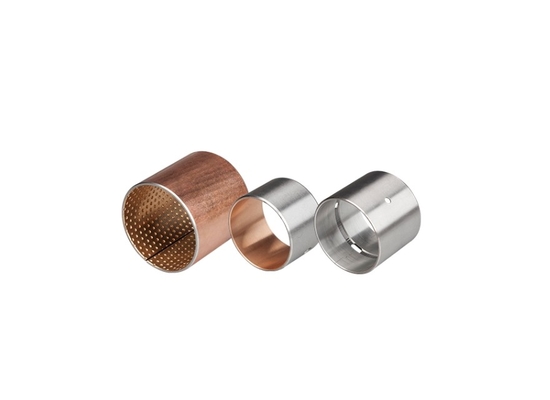

Heavy Metal Bushings adalah komponen yang diproduksi dengan presisi yang dirancang khusus untuk digunakan dalam katup gas.yang menggabungkan kekuatan dari dua logam yang berbeda untuk menciptakan bushing yang tahan lama dan sangat tahan aus.
Desain jenis split dari bushing ini memungkinkan pemasangan dan penghapusan yang mudah, membuat pemeliharaan dan penggantian cepat dan efisien.Busing juga dilengkapi dengan alur baik dalam pola JF800 atau JF720, tergantung pada persyaratan aplikasi khusus. alur ini memberikan pelumasan tambahan dan mengurangi gesekan, lebih meningkatkan kinerja dan umur bushings.
Heavy Metal Bushings terbuat dari bahan berkualitas tinggi yang dapat menahan tekanan dan suhu tinggi yang biasa terjadi dalam aplikasi katup gas.Hal ini memastikan kinerja yang dapat diandalkan bahkan dalam kondisi ekstrim.
Wh Anda mencari untuk mengganti busings usang atau meningkatkan sistem katup gas, kami Heavy Metal Busings dengan konstruksi bimetal dan alur JF800 / JF720 adalah pilihan yang sangat baik.Mereka menawarkan kinerja yang superior, daya tahan, dan kemudahan pemeliharaan, membuat mereka tambahan berharga untuk setiap pengaturan katup gas.
ProfesionalProdusen bantalan logam dan bimetal,Bimetal Bearing, Diameter Range: 15 sampai 130 mm, jf-800 bantalan bimetal, didasarkan pada pelat baja rendah karbon sebagai bahan matriks, permukaan sintering CuPb10Sn10 atau CuSn6Zn6Pb3 baja dan produk paduan tembaga.Produk ini adalah salah satu kapasitas bantalan terkuat dari bantalan paduan ganda, digunakan untuk busing jembatan keseimbangan kendaraan tugas berat.Ini adalah jenis beban tinggi dan kecepatan rendah gerakan bantalan.Parameter teknis
Bahan lapisan paduan
Tekanan bantalan maksimum 65N/mm2
Suhu operasi tertinggi adalah 260 °C
Kekerasan lapisan paduan (70 ~ 100) HB
|
Ketebalan Normal |
Toleransi dari seri B (tidak bisa dikerjakan) |
Toleransi seri C (tidak bisa diproses) |
|---|---|---|
| 1.0 | - 0.025 |
+0.25 +0.15 |
| 1.5 | - 0.030 |
+0.25 +0.15 |
| 2.0 | - 0.035 |
+0.25 +0.15 |
| 2.5 | - 0.040 |
+0.30 +0.15 |
| 3.0 | - 0.045 |
+0.30 +0.15 |
| 3.5 | - 0.050 |
+0.30 +0.15 |
|
Ketebalan Normal |
Toleransi dari seri B (tidak bisa dikerjakan) |
Toleransi seri C (tidak bisa diproses) |
|---|---|---|
| 1.0 | - 0.025 |
+0.25 +0.15 |
| 1.5 | - 0.030 |
+0.25 +0.15 |
| 2.0 | - 0.035 |
+0.25 +0.15 |
| 2.5 | - 0.040 |
+0.30 +0.15 |
| 3.0 | - 0.045 |
+0.30 +0.15 |
| 3.5 | - 0.050 |
+0.30 +0.15 |
| CuPb10Sn10 | ||||
| Pb ((%) | Fe ((%) | Ni(%) | Zn ((%) | Cu ((%) |
| 8.0-11.0 | ¥0.25 | ¥1.5 | ¥2.0 | 78.0-87.0 |
| d | D | H8 | (H7) | H7 | Ketebalan dinding | H | F1 | f2 | L | ||||||||
| menit | maksimal | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||||
| 10 | 12 | 10 - 0.022 | 12+0.018 | 0.148 | 0.995 | 0.935 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||
| 12 | 14 | 12-0.027 | 14+0.018 | 0.01 | 1210 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14-0.027 | 16+0.018 | 1410 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15-0.027 | 17+0.018 | 1510 | 1515 | 1520 | |||||||||||
| 16 | 18 | 16-0.027 | 18+0.018 | 0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 18-0.027 | 20 + 0.021 | 0.151 | 1810 | 1815 | 1820 | 1820 | |||||||||
| 0.01 | |||||||||||||||||
| 20 | 23 | 20-0.033 | 23+0.021 | 0.181 | 1.49 | 1.43 | 2010 | 2015 | 2020 | 2020 | |||||||
| 22 | 25 | 22-0.033 | 25 + 0.021 | 0.02 | 6 | 2210 | 2215 | 2220 | 2220 | ||||||||
| 24 | 27 | 24-0.033 | 27+0.021 | 1 | 0.5 | 2410 | 2415 | 2420 | 2420 | 2430 | |||||||
| 25 | 28 | 25-0.033 | 28+0.021 | 2515 | 2520 | 2520 | 2530 | ||||||||||
| 26 | 30 | 26-0.033 | 30+0.021 | 0.205 | 1.98 | 1.92 | 2615 | 2620 | 2620 | 2630 | |||||||
| 28 | 32 | 28-0.033 | 32+0.025 | 0.03 | 2815 | 2820 | 2820 | 2830 | 2840 | ||||||||
| 30 | 34 | 30-0.033 | 34+0.025 | 1.2 | 0.6 | 3015 | 3020 | 3020 | 3030 | 3040 | |||||||
| 32 | 36 | 32 - 0.039 | 36+0.025 | 3215 | 3220 | 3220 | 3230 | 3240 | |||||||||
| 35 | 39 | 35-0.039 | 39+0.025 | 3520 | 3520 | 3530 | 3540 | 3550 | |||||||||
| 38 | 42 | 38-0.039 | 42+0.025 | 8 | 3820 | 3820 | 3830 | 3840 | 3850 | ||||||||
| 40 | 44 | 40-0.039 | 44+0.025 | 4020 | 4020 | 4030 | 4040 | 4050 | |||||||||
| d | D | (h8) | (H7) | H7 ID | Ketebalan dinding | F1 | f2 | L | |||||||||
| menit | maksimal | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45-0.039 | 50 + 0.025 | 0.205 | 2.46 | 2.4 | 8 | 1.5 | 1 | 4525 | 4530 | 4540 | 4550 | ||||
| 0.03 | |||||||||||||||||
| 50 | 55 | 50 - 0.039 | 55+0.030 | 0.21 | 5030 | 5040 | 5050 | 5060 | |||||||||
| 55 | 60 | 55-0.046 | 60+0.030 | 0.03 | 5530 | 5540 | 5550 | 5560 | |||||||||
| 60 | 65 | 60-0.046 | 65+0.030 | 6030 | 6040 | 6050 | 6060 | ||||||||||
| 65 | 70 | 65-0.046 | 70+0.030 | 6530 | 6540 | 6550 | 6560 | ||||||||||
| 70 | 75 | 70-0.046 | 75+0.030 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||||
| 75 | 80 | 75-0.046 | 80 + 0.030 | 9.5 | 7530 | 7540 | 7550 | 7560 | |||||||||
| 80 | 85 | 80-0.046 | 85+0.035 | 0.215 | 8040 | 8050 | 8060 | 8080 | |||||||||
| 85 | 90 | 85-0.054 | 90+0.035 | 0.03 | 8530 | 8550 | 8560 | 8580 | 85100 | ||||||||
| 90 | 95 | 90-0.054 | 95+0.035 | 9050 | 9060 | 9080 | 90100 | ||||||||||
| 95 | 100 | 95-0.054 | 100+0.035 | 9060 | 9080 | 9090 | 90100 | ||||||||||
| 100 | 105 | 100-0 saja.054 | 105+0.035 | 10060 | 10080 | 10090 | 100100 | ||||||||||
| 105 | 110 | 105-0.054 | 110+0.035 | 10560 | 10580 | 105100 | |||||||||||
| 110 | 115 | 110-0.054 | 115+0.035 | 11060 | 11080 | 110100 | |||||||||||
| 115 | 120 | 115-0.054 | 120+0.035 | 11550 | 11580 | ||||||||||||
| 120 | 125 | 120-0.054 | 125 + 0.040 | 0.22 | 12050 | 12060 | 120100 | ||||||||||
| 125 | 130 | 125-0.063 | 130+0.040 | 0.03 | 125100 | ||||||||||||
| 130 | 135 | 130-0.063 | 135+0.040 | 13060 | 130100 | ||||||||||||
| 135 | 140 | 135-0.063 | 140+0.040 | 13560 | 13580 | ||||||||||||
| 140 | 145 | 140-0.063 | 145+0.040 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150-0.063 | 155+0.040 | 15060 | 15080 | 150100 | |||||||||||

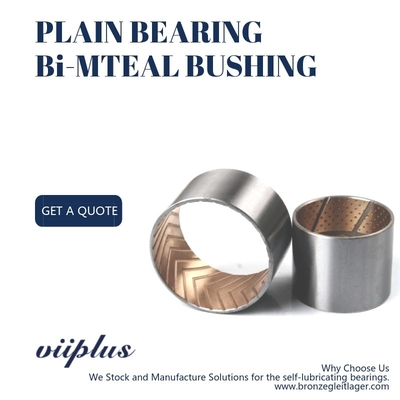

bantalan bimetalBUSHES GROOVES INDENTASI
Kapasitas beban menengah & anti-kelelahan menengah
Digunakan pada kecepatan menengah, kondisi dampak tinggi
Anti korosi yang baik, dan kemampuan geser
Produk dapat digunakan dalam bagian-bagian roda bawah dan mesin industri otomotif, mesin konstruksi, dll.
| Kinerja | Data | |
| Beban dinamis maksimum P | 140N/mm2 | |
| Kecepatan garis maksimum V | Lubrication Grease | 2.5m/s |
| Nilai PV maksimum | Lubrication Grease | 2.8N/mm2·m/s |
| Koefisien gesekan μ | Lubrication Grease | 0.05 ~ 0.15 |
| Kecepatan garis maksimum V | Pengolahan minyak | 5m/s |
| Nilai PV maksimum | Pengolahan minyak | 10N/mm2· m/s |
| Koefisien gesekan μ | Pengolahan minyak | 0.04 ~ 0.12 |
| Max Suhu kerja | Lubrication Grease | 150°C |
| Kinerja | Data | |
| Max Suhu kerja | Pengolahan minyak | 250°C |
| Sumbu Perkawinan | Kekerasan | ≥ 53HB |
| Sumbu Perkawinan | Ketidakseimbangan | Ra = 0,32 ~ 0.63 |
| Kekerasan paduan | 80 ~ 120 | |
| Koefisien Konduktivitas Panas | 47W/m·k) | |
| Koefisien ekspansi linier | 18×10-6K-1 | |
| sesuai dengan permintaan khusus pelanggan saat keluar dari tabel ini. | ||
