| Nama merek: | Bimetal Bearings |
| Nomor Model: | baja + AlSn20Cu |
| Moq: | Negotiable |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | Western Union, T/T, MoneyGram |
| Kemampuan Penyediaan: | pengecoran bimetal bushing, Cina, produsen, pemasok, pabrik, grosir, Bushing Pelumas Mandiri Metrik, |

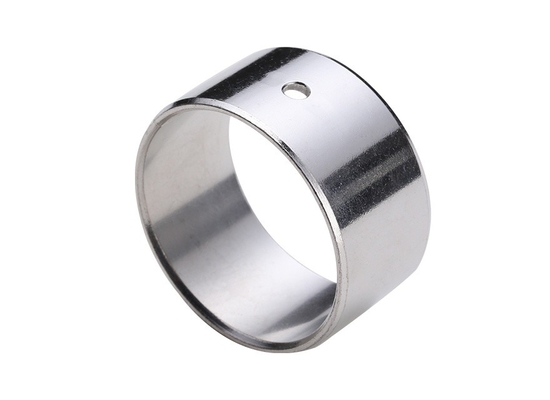

High Tin Aluminium Bearings dan Groove Bushings, khususnya varian AlSn20Cu, adalah alternatif canggih untuk bushings tradisional.Bantalan ini menawarkan kinerja dan daya tahan yang unggul dalam berbagai aplikasi industri.
Kandungan timah yang tinggi dalam paduan aluminium memberikan ketahanan keausan dan perlindungan korosi yang sangat baik, memastikan umur layanan yang lebih lama dan mengurangi persyaratan pemeliharaan.Penambahan tembaga semakin meningkatkan sifat mekanik bahan, sehingga cocok untuk aplikasi beban tinggi dan kecepatan tinggi.
Desain alur busing memungkinkan pemasangan yang lebih mudah dan pelumasan yang lebih baik, mengurangi gesekan dan pembentukan panas selama operasi.Desain ini juga meningkatkan integritas struktural dari bushings, memberikan dukungan dan stabilitas tambahan.
Mengganti busing dengan High Tin Aluminium Bearings dan Groove Bushings adalah peningkatan yang hemat biaya dan meningkatkan kinerja.Bantalan ini kompatibel dengan banyak desain yang ada dan dapat dengan mudah diintegrasikan ke dalam sistem baru.
Secara keseluruhan, High Tin Aluminium Bearings and Groove Bushings AlSn20Cu adalah solusi yang andal dan tahan lama untuk aplikasi industri yang menuntut ketahanan dan kinerja yang unggul.
Bahan Babbit/Aluminium,Backmetal -Baja Karbon RendahBahan lapisan Aluminium-Tin AlloyAlsn20cu, Dapatkan penawaran gratis untuk rumah Anda Bor & Shaft Dia, Kunci Gabungan, Stamp Logos Perunggu Bushing Marking.
Lapisan geser dapat diolah dengan alur pelumasan dan/atau dengan lubang minyak, Aluminium dan Bronze Bushing.Baja Bimetal Bearings
Paduan Aluminium-Tin Alsn20cu Backing Steel dibuat untuk pesanan online dari china.Aluminium-Tin strip bimetal.Tipe paduan perunggu termasuk CuPb24Sn(SAE49),CuPb24Sn4(SAE794),CuPb10Sn10(SAE792),CuPb30 ((SAE48) dll. Kami memiliki jalur yang mampu memproduksi Tembaga Lead Timah paduan Bimetal Strip
| Bantalan logam putih standar, pemeliharaan berat | |||
| Rincian Teknis | |||
| Kapasitas beban spesifik statis | hingga ≤ 100 [N/mm2] | Tekanan suhu | -10 [°C] sampai +200 [°C] |
| Dinamika kapasitas beban spesifik | hingga ≤ 70 [N/mm2] | ||
| Kecepatan geser | ≤ 25 [m/s] | Maksimal nilai PV | 6.0 [N/mm2 x m/s] |
| Nilai gesekan | 00,08 [μ] sampai 0,17 [μ] tergantung pada pelumasan | ||
| Bahan-bahan | |||
| Bahan pendukung | Baja, berlapis timah | Lapisan geser | AlSn20Cu |
| Rincian Toleransi | |||
| Perumahan Ø | H7 | Toleransi poros | f7 sampai h8 |
| Bushing internal-Ø setelah pemasangan | H9 | ||
| Bahan poros | |||
| Baja, diperkuat atau tidak diperkuat | |||
| Keruwetan permukaan ≤ Ra 0.8 | |||
| Properti | |||
| Untuk kecepatan putaran tinggi dalam aplikasi tertutup dan dilumasi minyak. | |||
| RANGKAH APLIKASI | |||
| Kecepatan geser tinggi, konstruksi mesin | |||
| Pemeliharaan | |||
| Ini adalah bantalan geser komposit yang terikat pemeliharaan. | |||
| Rekomendasi pemasangan | |||
| Perumahan | Bentuk pengikat minimal 1,5 mm x 15-45° | ||
| Selang | Pengikat bevel 5 mm x 15 °, tepi bulat | ||
| Aplikasi mandrel yang dipasang disarankan. pelumasan minyak permukaan luar mungkin diperlukan saat pemasangan. | |||
Paduan aluminium-tin untuk aplikasi hidrodinamik.
Bahan pendukung Baja, berlapis timah, berlapis timah, berkilau, matte
Lapisan geser Aluminium
Rincian toleransi
Perumahan Ø H7
Pembuatan interior-Ø setelah pemasangan H9
Toleransi poros f7 atau h8
Bahan poros
Lapisan bantalan aluminium / timah, Lapisan tebal 0,2-0,5 mm ini dengan kekerasan HB30-50, memberikan sifat anti kejang yang sangat baik, kemampuan dan kemampuan adaptasi yang baik.Bahan jenis ini cocok untuk aplikasi di mesin dari beban rendah hingga menengah.
Baja+AlSn20Cu
Bantalan Aluminium Timah Tinggi
High Tin Aluminium Bearing, bahan produk paduan permukaan AISn20Cu. Produk memiliki kekuatan kelelahan menengah dan kapasitas beban, ketahanan korosi yang baik,sifat geser yang baik dan karakteristik lainnya.
Produk yang umum digunakan untuk mesin pembakaran internal kecil dan menengah, mesin kereta api bantalan, busing mesin akhir udara, mengganti produk inovatif.
Bust lurus
Bantalan Flange
Plat dorong
Mesin cuci
Produk yang dibuat khusus
Grooves dan IndentsLock Tipe
| Data | Kelas | BIMETAL Bantalan Aluminium Timah Tinggi |
| Bahan | Baja+AlSn20Cu | |
| Aplikasi | Aplikasi: kecepatan tinggi, beban berat mesin poros utama dan kompresor udara, mesin pendingin, dll | |
| beban dinamis maksimum P N/mm2 | 90 | |
| Kecepatan garis maksimum V | Grease Lubrication m/s | - |
| Minyak pelumasan m/s | >15 | |
| Nilai PV Maksimal | Grease Lubrication m/s N/mm2·m/s | - |
| Minyak pelumasan m/s N/mm2·m/s | 8 | |
| Koefisien gesekan u | Penggilingan Grease | - |
| Pengolahan Minyak | 0.04 ~ 0.12 | |
| Sumbu Perkawinan | Kekerasan HRC | ≥ 270 |
| Ketidaksetaraan Ra | 0.16 ~ 0.63 | |
| Suhu kerja °C | Penggilingan Grease | 150 |
| Pengolahan Minyak | 250 | |
| Kekerasan lapisan paduan HB | 30 ~ 40 | |
| Konduktivitas termal W/mk | 47 | |
| Koefisien Ekspansi Linear | 18×10-6/K | |
| Selain produk standar yang ditunjukkan dalam katalog, Anda juga dapat menyediakan produk non-standar atau memesan sesuai dengan kebutuhan pelanggan. | ||
Mesin teknik: underpan, thrust wheel, Towing wheel, Steering knuckle,tension pulley.Automotive:trunnion shaft, connecting rod, valve rocker, camshaft, gearbox, internal-combustion engine.Dan lempeng gesekan pompa Plunger, lempeng gesekan pompa gigi.
Bahan Baja+AlSn20Cu
Standar Dimensi Bantalan
Toleransi Ketebalan Mesin dan Non-mesin
| Ketebalan nominal | Toleransi+ dari Seri B (tidak bisa dikerjakan) | Toleransi seri C (tidak bisa diproses) |
| 1 | - 0.025 | 0.25 |
| 0.15 | ||
| 1.5 | - 0.03 | 0.25 |
| 0.15 | ||
| 2 | - 0.035 | 0.25 |
| 0.15 | ||
| 2.5 | - 0.04 | 0.3 |
| 0.15 | ||
| 3 | - 0.045 | 0.3 |
| 0.15 | ||
| 3.5 | - 0.05 | 0.3 |
| 0.15 |
Bimetal strips, bubuk tembaga, bubuk bebas timbal, strip berlapis bimetal, strip bimetal sinter, bubuk paduan tembaga, strip paduan tembaga sinter, strip paduan tembaga sinter, bantalan mesin,mesin cuci busur dan dorongan
