Bantalan berbalut bimetal, seperti yang terbuat dari CuPb10Sn10 (paduan tembaga-timah-tin), umumnya digunakan dalam aplikasi yang membutuhkan kapasitas beban yang tinggi, ketahanan aus yang baik,dan kinerja yang handal di bawah pelumasanBerikut adalah rincian aspek utama dari bahan ini dan penerapannya dalam bantalan:

Bahan: CuPb10Sn10
Komposisi:

Tembaga (Cu): Bahan dasar, memberikan konduktivitas panas dan kekuatan yang baik.

Timah (Pb): ~ 10%, meningkatkan sifat anti gesekan dan kemampuan untuk menyerap kotoran atau puing-puing.

Timah (Sn): ~ 10%, meningkatkan kekerasan, ketahanan aus, dan ketahanan korosi.

Sifat:

Kapasitas beban tinggi.

Ketahanan kelelahan yang baik.

Kompatibilitas yang sangat baik dengan poros baja.

Cocok untuk kondisi yang dilumasi dan sedikit dilumasi.

Ketahanan korosi sedang (ditingkatkan oleh kandungan timah).

Spesifikasi SAE-797
SAE-797 adalah spesifikasi standar untuk bantalan bimetal, biasanya terdiri dari dukungan baja dengan lapisan bahan bantalan (misalnya, CuPb10Sn10) yang diikat padanya.

Dukungan baja memberikan kekuatan struktural, sementara lapisan CuPb10Sn10 menawarkan sifat bantalan yang diperlukan.

Bantalan ini sering digunakan dalam aplikasi otomotif, industri, dan mesin berat.

Pohon-pohon Logam yang Dilumasi
Penggilingan:

Berkas-berkas yang digunakan dalam pengukuran ini dapat berupa:

Kandungan timbal dalam paduan membantu mempertahankan film pelumas bahkan dalam kondisi pelumasan marginal.

Aplikasi:

Bantalan mesin (crankshaft, batang penghubung).

Bantalan gearbox.

Bantalan mesin industri.

Pompa dan kompresor.

Keuntungan dari Bantalan CuPb10Sn10
Kapasitas beban tinggi: Cocok untuk aplikasi tugas berat.

Ketahanan Pakai: Kandungan timah meningkatkan daya tahan.

Konformitas: Timah memungkinkan bantalan untuk beradaptasi dengan kesalahan keselarasan kecil.

Kemampuan tertanam: Dapat mentolerir partikel kecil dalam pelumas tanpa kerusakan yang signifikan.

Konduktivitas Panas: Tembaga membantu menghilangkan panas, mengurangi risiko panas berlebihan.

Aplikasi Tipikal
Otomotif: bantalan mesin, komponen transmisi.

Industri: Sistem hidrolik, kompresor, dan mesin berat.

Marinir: poros baling-baling dan bearing kemudi.

Pertimbangan
Memastikan pelumasan yang tepat untuk memaksimalkan kehidupan bantalan.

Hindari suhu yang berlebihan, karena timbal bisa melembutkan pada suhu tinggi.

Gunakan bahan poros yang kompatibel (misalnya, baja keras) untuk mencegah keausan yang berlebihan.

Jika Anda memiliki persyaratan aplikasi khusus atau membutuhkan rincian lebih lanjut, jangan ragu untuk bertanya!

Bimetal Wrapped Bearings Material CuPb10Sn10 SAE-797 adalah busing logam yang dilumasi yang menawarkan ketahanan aus dan kemampuan beban yang unggul.juga dikenal sebagai timah timah perunggu, menggabungkan kekuatan dan ductility tembaga dengan ketahanan haus dan pelembab timah dan timbal. SAE-797 adalah spesifikasi standar untuk jenis bahan ini,memastikan kualitas dan kinerja yang konsisten.

Busing ini dibungkus dengan lapisan luar logam, biasanya baja, yang memberikan kekuatan dan daya tahan tambahan.Paduan CuPb10Sn10 kemudian ditekan atau sinter ke dalam diameter dalam bushing, menciptakan struktur bimetal yang menggabungkan manfaat dari kedua bahan.

Sifat pelumasan busing ini memungkinkan mereka untuk beroperasi dengan gesekan dan keausan minimal, bahkan di bawah beban dan kecepatan tinggi.Hal ini membuat mereka ideal untuk aplikasi di mana keandalan dan umur panjang sangat penting, seperti dalam transmisi mobil, mesin, dan mesin berat lainnya.

Bahan CuPb10Sn10 SAE-797 juga tahan terhadap korosi dan oksidasi, lebih memperpanjang umur layanan bushings.memungkinkan pemasangan dan pemasangan yang tepat dalam berbagai aplikasi.

Singkatnya, Bimetal Wrapped Bearings Material CuPb10Sn10 SAE-797 Lubricated Metal Bushings menawarkan solusi unggul untuk aplikasi yang membutuhkan ketahanan tinggi, kemampuan beban,dan keandalan.

Bimetal Bearing Bushes cupb10sn10, bushes - ukuran metrik Baja Dukungan dan Leaded Bronze Overlay Baja + CuPb10Sn10 dengan indent

Pohon-pohon pembawa bimetalbantalan bimetal bebas timbal,dengan baja rendah karbon sebagai bahan dasar,di sinter denganCuSn6.5P0.1lapisan paduan.kinerja yang baikUntuk banyak kondisi kerja, hal ini dapat digantikan dengan busing timbal atau perunggu.

Bimetal berlapis bantalandibuat untuk pesanan dari Cina. cangkang baja didukung dengan bahan bantalan lapisan timah perunggu untuk aplikasi minyak dilumasi.Komposisi Kimia Bahan Komposisi paduan Standar internasional Kekerasan paduan JF‐800 CuPb10Sn10 SAE‐797,JF‐720,CuPb24Sn4,SAE‐799,JF‐700 CuPb30,JF‐J20 AlSn20Cu. Bahan ini memiliki kapasitas beban tinggi dan sifat kelelahan yang baik.

Bentuk bantalan yang dibuat sesuai pesanan: semak silinder dan mesin penarik dengan dimensi non-standar, lempeng geser, desain bantalan khusus

bantalan bimetal.pdf

Hal ini banyak digunakan dalam aplikasi otomotif seperti kompresor, kemudi gear, kemudi servo, pedal bearing, king-pin bushes, backdoor pivots, penanganan mekanik dan peralatan angkat,motor hidraulik, mesin pertanian dll.

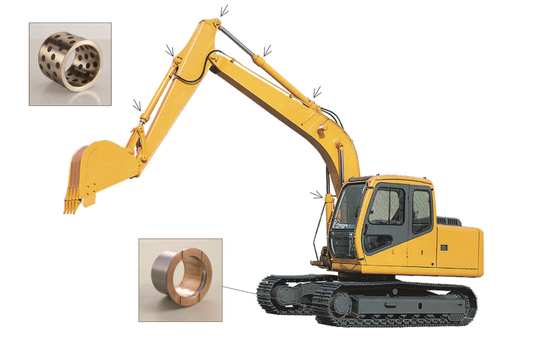

Desain khusus dan diproduksi bantalan dan bushings anti-pakai bantalan bimetal bushes, baja perunggu flanged bushing untukExcavator Arm Bushing & Bearing of excavator,chassis walking mechanism bearings

VIIPLUSBantalan Jangkauan kerja dan kinerja Mesin Teknik Ukuran Kecil dan Menengah: Bulldozer, Excavator, Loader.


VIIPLUSBimeytal bushings Mengkhususkan diri dalam grosir bushings suku cadang, seperti excavator, loader, aspal beton paver, roller jalan, grader, dan mesin pencampuran.

Bantalan pelumasan sendiri sangat cocok untuk excavator hidrolik, skid loader, wheel loader, mesin jalan, mesin jembatan, mesin pertambangan dan sebagainya.

Hammer penghancur Solusi bantalan bebas pemeliharaan,seperti bantalan pelumasan sendiri untuk perlengkapan loader dan scraper

Produsen peralatan konstruksi dan peralatan off-road lainnya dapat menggunakan bantalan kain stainless steel, yang dilumasi,bebas pemeliharaan dan memiliki umur layanan yang panjangDan, memberikan kinerja yang superior,mengurangi biaya, selain itu tidak perlu perawatan sistem pelumasan otomatis.

Mesin konstruksi Busing & Bearings

Solusi yang dapat diandalkan, ringan, bebas pelumasan banyak digunakan dalam peralatan konstruksi, bantalan geser yang digunakan dalam kondisi yang paling menuntut, masih memilikiKeandalan tinggi, seperti peralatan pemindahan tanah berat, peralatan pertambangan, mesin pemisahan, excavator, pompa beton, driver, peralatan angkat seperti forklift, truk palet,gunting platform angkat dan pemeliharaan dan semua jenis derek, sistem transportasi kontainer.


Tanpa pelumasan, bantalan pelumasan sendiri memberikan pelanggan dengan lebih ramah lingkungan keuntungan operasi. Bantalan pelumasan sendiri kami bersih, ringan, perlindungan lingkungan,dan lebih dapat diandalkan daripada bantalan tembaga yang dilumasi konvensional.

Bantalan bebas pemeliharaan berkinerja tinggi memiliki keuntungan berikut:

1. biaya yang lebih rendahkepemilikan,bebas perawatanoperasi dan masa pakai yang diperpanjang

2. Desain bantalan ringan, kompak, kokoh dengan ketahanan kejut yang sangat baik, kesalahan keselarasan poros dan keausan untukproduktivitas yang lebih tinggi,perawatan dan penggantian bantalan pengganti tanpa waktu henti.

3. Struktur bantalan komposit menyediakanketahanan korosi kimia yang sangat baik

4. Operasi pengeringan yang ramah lingkungan dapat menghilangkan polusi tanah dalam polusi minyak

5. Mengurangi biaya peralatantanpa kebutuhan untuk sistem pelumasan, saluran, selang, sendi/bagian dan

6. segel pengendap minyak mahal

Bantalan VIIPLUSdigunakan dalam industri pertambangan, link dan excavator dimuat di depan mesin.

Bantalan dinding tipis mendukung motor hidrolik pada kemudi yang digunakan, excavator, turbin gas, derek dan perangkat mekanis lainnya.disinter denganCuPb10Sn10 atau CuSn6Zn6Pb3bubuk perunggu, yang memilikiKapasitas beban tertinggidi antara busing bi-logam. aplikasi termasuk suspensi keseimbangan truk tugas berat, roller trek dari buldoser, sasis mobil dllBi-Metal Bushing terdiri dari bahan perunggu sebagai lapisan dalam dan bahan baja keras sebagai lapisan luarBahan baja yang kuat dan tangguh sebagai lapisan luar memperkuat Bi-Metal Bushing, memungkinkan untuk memperpanjang siklus hidup Bi-Metal Bushing, dan meningkatkan kualitas pekerjaan.Ini tidak hanya dapat menggantikan harga tinggi dari semua perunggu bushing tetapi juga mengurangi biaya produksi.

Bimetal bushing didukung pada baja karbon rendah, sinter denganCuPb10Sn10 atau CuSn6Zn6Pb3bubuk perunggu, yang memilikiKapasitas beban tertinggidi antara busing bi-logam. aplikasi termasuk suspensi keseimbangan truk tugas berat, roller trek dari buldoser, sasis mobil dll
Ini adalah jenis beban tinggi dan kecepatan rendah bushing, dengan aplikasi yang luas.

Karakteristik Struktur dan Aplikasi

Bubuk bi-logamdapat digunakan dalam bagian bawah karburator dan mesin industri otomotif, mesin konstruksi dll.


Spesifikasi:


Kapasitas beban: 120n/mm2
Batas suhu: -100~+200
Batas kecepatan: 6m/s
Komposisi kimia: Cu80pb10sn10
Kekerasan: Hb60 ~ 90

Karakter

1Kapasitas beban menengah dan anti kelelahan menengah
2. diterapkan pada kecepatan menengah. Kondisi dampak tinggi
3. anti korosi yang baik, dan kemampuan geser


VIIPLUS VSB-80 busing bimetaldidukung dengan baja rendah karbon berkualitas tinggi dengan paduan timah-timah-perungguCuSn10Pb10Untuk mengurangi abrasi secara efektif, permukaan paduan dapat diolah dengan soket minyak berbentuk bola untuk penyimpanan minyak yang lebih mudah.bisa dilapisi tembaga atau timah di bagian belakang bajaHal ini dapat diterapkan pada kondisibeban sedang dengan kecepatan sedang atau tinggiDalam aplikasi mekanik, VSB-80 digunakan untuk membuat semak-semak yang dibungkus, mesin push washer dan semak-semak pada tingkat batang penghubung mesin gas.
Bahan:Baja+CuPb10Sn10

Aplikasi khas

Chassis excavator crawler wheel bushing
Aplikasi: mesin mobil, mesin teknik dan pertanian, mesin konstruksi tugas berat dll.

Bahan ini direkomendasikan untuk digunakan di bawahkecepatan sedang dan beban sedangdigunakan secara luas untuk ujung batang motor, bushing Kingpin, rol roda bawah,mata batang silinder hidrolik mesin konstruksi dan bantalan sendi bola mesin pertanianKarena bahan ini dengan timbal, bagian-bagian tertentu tidak diizinkan untuk digunakan sesuai dengan hukum atau peraturan tertentu.

Bimetal Bearing Gleitlager Bearing tabel ukuran standar

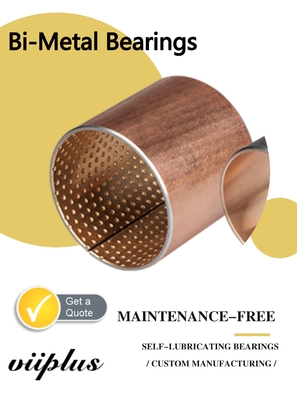

• Pengangkut bimetal dengan dukungan baja dan lapisan perunggu

• Sangat cocok untukbeban spesifik tinggi dengan gerakan osilasi dan frekuensi rendah

• Berlaku dalam kondisi operasi yang kasar

• Kapasitas beban tinggi, ketahanan terhadap kelelahan yang sangat baik, kekuatan pada suhu yang lebih tinggi

1.Lapisan perunggu sinter:Yang baik memiliki ketahanan dan kapasitas beban yang sangat baik.

2Dukungan baja: Membuat dasar dari bushings, baja belakang memberikan stabilitas yang luar biasa, beban membawa, dan karakteristik disipasi panas.

Dukungan Baja dan Lapisan Perunggu Timah
Baja + CuPb10Sn10 dengan kerucut

• Semak silinder

• Mesin pencetak

Mulai Proyek Anda dengan Insinyur Aplikasi
