| Nama merek: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Nomor Model: | bushing solid, perunggu dengan colokan pelumas tertanam Bebas Perawatan |
| Moq: | Negotiable |
| harga: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Ketentuan Pembayaran: | TT di muka |
| Kemampuan Penyediaan: | Bronze Bushings Online • Produsen Bantalan Geser • Pemasok Bushing Pelumas Sendiri |
ASTM B271 Alloy Graphite Plugged Bushings, khususnya tipe C86300, dengan dimensi 400 x 470 x 750 mm,mengacu pada bantalan pelumasan mandiri berbasis logam yang menggunakan bahan berbasis grafit untuk pelumasanBusing ini dirancang untuk memberikan operasi yang tahan lama dan bebas perawatan dalam berbagai aplikasi industri.
ASTM B271 adalah spesifikasi standar yang mencakup bantalan berbahan dasar perunggu yang dilumasi grafit yang dicampur dengan centrifugal cast, yang dimaksudkan untuk digunakan dalam aplikasi yang membutuhkan ketahanan aus yang tinggi dan gesekan yang rendah.Paduan C86300 adalah jenis tembaga berbasis timah yang mengandung partikel grafit yang tertanam dalam matriks logamPartikel grafit ini memberikan sifat pelumasan sendiri yang memungkinkan bantalan untuk beroperasi tanpa perlu pelumasan eksternal.
Dimensi 400 x 470 x 750 mm mengacu pada dimensi luar busing,yang biasanya dipasang ke dalam rumah atau bingkai untuk menyediakan permukaan geser untuk poros berputar atau berputarDasar logam bantalan memberikan dukungan struktural, sementara lapisan yang dilumasi grafit mengurangi gesekan dan keausan antara bantalan dan poros.
Secara keseluruhan, ASTM B271 Alloy Graphite Plugged Bushings dengan paduan C86300 dan dimensi yang ditentukan menawarkansolusi bebas pemeliharaan untuk aplikasi bantalan industri yang membutuhkan ketahanan haus yang tinggi dan gesekan yang rendah.
bronzegleitlager.comadalah karbon yang Anda percayaiGrafit busingApapun kebutuhan Anda, kami dapat desain khusus kamiBusiuntuk kebutuhanmu.

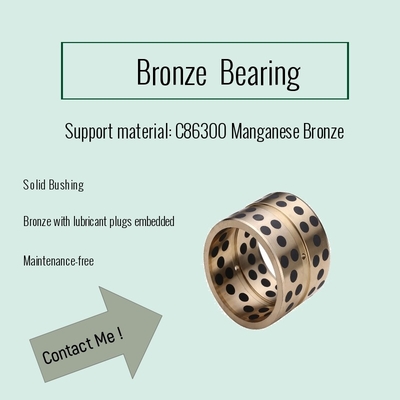

VIIPLUS menawarkan C86300 Manganese Bronze bushings Ini adalah bahan bantalan pelumasan sendiri yang terdiri dari bantalan perunggu berkualitas tinggi dengan kantong pelumasan padat.
|
|
Cu(1) |
Al |
Fe |
Pb |
Mn |
Ni(2) |
Sn |
Zn |
|---|---|---|---|---|---|---|---|---|
|
Min./Max. |
60.0-66.0 |
5.0-7.5 |
2.0-4.0 |
.20 |
2.5-5.0 |
1.0 |
.20 |
22.0-28.0 |
|
Nominal |
63.0 |
6.2 |
3.0 |
- |
3.7 |
- |
- |
25.0 |
PeraturanC86300 Busing perunggudigunakan dalam berbagai aplikasi. kegunaan khas untuk paduan ini adalah: tugas ekstra berat, paduan kekuatan tinggi. batang katup besar bushing, bantalan gigi, bushes cams,bantalan beban berat kecepatan lambat, bagian-bagian busing silinder hidrolik.
Perunggu dapat beroperasi pada kecepatan tinggi di bawah beban berat, tetapi membutuhkan kekerasan poros yang tinggi dan kondisi operasi non-abrasif.Paduan ini dikompromikan dari tembagaKombinasi ini meningkatkan kekuatan tarik.
| Persyaratan Kimia | ||||||||||||
| Tembaga Paduan UNS No. |
Komposisi, % max, kecuali yang ditunjukkan | |||||||||||
| Nikel | ||||||||||||
| Tembaga | Kaleng | Timah | Zinc | Besi | Termasuk | Aluminium | Mangan | Antimon | Sulfur | Fosfor | Silikon | |
| Cobalt | ||||||||||||
| C86300 | 600.0660 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2.04.0 | 1.0A | 50.07.5 | 2.555.0 | Aku tidak tahu. | Aku tidak tahu. | Aku tidak tahu. | Aku tidak tahu. |
| C90500 | 86.0 ¢ 89.0 | 9.0 ¢ 11.0 | 0.30 | 1.03.0 | 0.20 | 1.0A | 0.005 | Aku tidak tahu. | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0 ¢85.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | Aku tidak tahu. | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢ 20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | Aku tidak tahu. | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.0 ¢ 11.0 | 8.0 ¢ 11.0 | 0.8 | 0.7C | 0.50A | 0.005 | Aku tidak tahu. | 0.50 | 0.08 | 0.10B | 0.005 |
| A Dalam menentukan minimum tembaga, tembaga dapat dihitung sebagai tembaga ditambah nikel. | ||||||||||||
| B Untuk casting terus-menerus, fosfor harus maksimal 1,5%. | ||||||||||||
|
C Besi harus 0,35 % maksimum jika digunakan untuk baja yang didukung.
|
||||||||||||
Gerbang Radial, Gerbang Vertikal, Stop Logs, Penstock Steel Liners, Lifts Mekanis, Lifts Hydraulic, Instrumenasi, Gantry Cranes, Overhead Cranes,Layanan Manajemen Waduk dengan aplikasi diAku tidak tahu.
Penyimpanan Barang
Kontrol Banjir
Generasi Listrik Tenaga Air
Irigasi
Pembuatan paduan tembaga
Jenis:Kuningan Bebas Timah
Pengelupasan SendiriTidak mengandung minyakJenis Busing
|
Komposisi kimia massa/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sn |
Al |
Fe |
Mn |
Tidak |
Pb |
Ya. |
P |
Zn |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
Sifat mekanik |
|||
|---|---|---|---|
|
Kekuatan tarik Mpa ((min) |
Kekuatan output MPa ((min) |
Elongasi % |
Kekerasan Brinell ((HB) |
|
758 |
427 |
14 |
225 |
1Dalam komposisi kimia, nilai tunggal mewakili maksimum.
2,Kesinambungan mekanik dari nilai kekerasan hanya untuk referensi
|
C86300 |
Dimensi dalam inci |
|
Perunggu Manganese dengan Colokan Grafit |
(ID x OD x L) |
|
BUSHING GRAFIT |
1/2 x 3/4 x 1/2 |
|
BUSHING GRAFIT |
1/2 x 3/4 x 3/4 |
|
BUSHING GRAFIT |
1/2 x 3/4 x 1/2 |
|
BUSHING GRAFIT |
5/8 x 7/8 x 5/8 |
|
BUSHING GRAFIT |
5/8 x 7/8 x 3/4 |
|
BUSHING GRAFIT |
5/8 x 7/8 x 1 |
|
BUSHING GRAFIT |
5/8 x 7/8 x 1-1/4 |
|
BUSHING GRAFIT |
5/8 x 7/8 x 1-1/2 |
|
BUSHING GRAFIT |
3/4 x 1-1/8 x 5/8 |
|
BUSHING GRAFIT |
3/4 x 1-1/8 x 3/4 |
|
BUSHING GRAFIT |
3/4 x 1-1/8 x 1 |
|
BUSHING GRAFIT |
3/4 x 1-1/8 x 1-1/4 |
|
BUSHING GRAFIT |
3/4 x 1-1/8 x 1-1/2 |
|
BUSHING GRAFIT |
7/8 x 1-1/4 x 3/4 |
|
BUSHING GRAFIT |
7/8 x 1-1/4 x 1 |
|
BUSHING GRAFIT |
7/8 x 1-1/4 x 1-1/8 |
|
BUSHING GRAFIT |
7/8 x 1-1/4 x 1-1/4 |
|
BUSHING GRAFIT |
7/8 x 1-1/4 x 1-1/2 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 3/8 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 1/2 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 5/8 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 3/4 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 1 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 1-1/4 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 1-1/2 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 1-3/4 |
|
BUSHING GRAFIT |
1 x 1-3/8 x 2 |
|
BUSHING GRAFIT |
1 x 1-1/2 x 3/4 |
|
BUSHING GRAFIT |
1 x 1-1/2 x 1 |
|
BUSHING GRAFIT |
1 x 1-1/2 x 1-1/2 |
|
BUSHING GRAFIT |
1 x 1-1/2 x 2 |
|
BUSHING GRAFIT |
1-1/8 x 1-1/2 x 1 |
|
BUSHING GRAFIT |
1-1/4 x 1-5/8 x 1 |
|
BUSHING GRAFIT |
1-1/4 x 1-5/8 x 1-1/4 |
|
BUSHING GRAFIT |
1-1/4 x 1-5/8 x 1-1/2 |
|
BUSHING GRAFIT |
1-1/4 x 1-5/8 x 1-3/4 |
|
BUSHING GRAFIT |
1-1/4 x 1-5/8 x 2 |
|
BUSHING GRAFIT |
1-1/2 x 2 x 1-1/4 |
|
BUSHING GRAFIT |
1-1/2 x 2 x 1-1/2 |
|
BUSHING GRAFIT |
1-1/2 x 2 x 1-3/4 |
|
BUSHING GRAFIT |
1-1/2 x 2 x 2 |
|
BUSHING GRAFIT |
1-3/4 x 2-1/4 x 1-1/4 |
|
BUSHING GRAFIT |
1-3/4 x 2-1/4 x 1-1/2 |
|
BUSHING GRAFIT |
1-3/4 x 2-1/4 x 1-3/4 |
|
BUSHING GRAFIT |
1-3/4 x 2-1/4 x 2 |
|
BUSHING GRAFIT |
1-3/4 x 2-1/4 x 2-1/2 |
|
BUSHING GRAFIT |
1-3/4 x 2-1/4 x 4 |
|
BUSHING GRAFIT |
2 x 2-1/2 x 1-1/4 |
|
BUSHING GRAFIT |
2 x 2-1/2 x 1-1/2 |
|
BUSHING GRAFIT |
2 x 2-1/2 x 2 |
|
BUSHING GRAFIT |
2 x 2-1/2 x 2-1/2 |
|
BUSHING GRAFIT |
2 x 2-1/2 x 3 |
|
BUSHING GRAFIT |
2-1/2 x 3 x 3 |
|
BUSHING GRAFIT |
3 x 3-1/2 x 4 |
|
BUSHING GRAFIT |
3 x 3-5/8 x 3 |
|
BUSHING GRAFIT |
3-1/2 x 4-1/8 x 2 |
|
BUSHING GRAFIT |
3-1/2 x 4-1/8 x 3 |
|
BUSHING GRAFIT |
3-1/2 x 4-1/8 x 4 |
|
BUSHING GRAFIT |
4 x 4-3/4 x 2 |
|
BUSHING GRAFIT |
4 x 4-3/4 x 3 |
|
BUSHING GRAFIT |
4 x 4-3/4 x 4 |
|
BUSHING GRAFIT |
5 x 6 x 3 |
|
BUSHING GRAFIT |
5 x 6 x 4 |
Bantalan grafit harus direndam dalam pelumas sebelum diterapkan. Grafit menyerap pelumas, yang kemudian ditransfer ke poros saat dipanaskan oleh gerakan poros.Tindakan ini menyediakan minyak yang dibutuhkan untuk melumasi tetapi tidak dalam jumlah yang cukup untuk menyebabkan kebocoran di ujung bantalanMinyak diserap kembali oleh grafit ketika gerakan berhenti.
Plug graphing dilakukan dengan mengebor lubang yang bergerigi dan terhambat melalui dinding bantalan dan menekan grafit ke dalam lubang-lubang ini dan menggoreng keras.Ukuran dan jumlah lubang yang dibor dan jumlah baris ditentukan oleh panjang bantalan dan diameter.

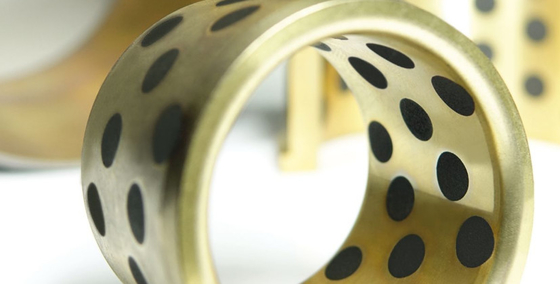

Graphite Plugged Bronze Bushings adalah semua pelumasan diri danbebas perawatan.Bolong ini diproses dari tembaga yang terus-menerus dibuang dan disematkan dengan colokan pelumas padat.VIIPLUSGrafit adalah karbon biasa dalam bentuk yang sangat tidak biasa, kristal dua dimensi.Sepotong grafit adalah tumpukan lembaran iniTimah pensil grafit terasa berminyak karena lembaran satu atom ini sangat licin.
C86300 Perunggu Mangan
C86300 Aplikasi khas meliputi:kecepatan rendah bantalan beban berat, gigi, cams dan bagian silinder hidrolik.paduan tembaga yang tidak dapat diobati panas yang dimaksudkan untuk digunakan dalam aplikasi yang membutuhkan kombinasi yang baik dari karakteristik keausan yang luar biasa dan kekuatan bantalan yang tinggi untuk beban berat dan kecepatan lambat.
|
C86300 Maganese Bronze Graphite Bushings |
|
|
Elemen |
Konten (%) |
|
Perunggu, Cu |
60.0-68.0 |
|
Timah, Pb |
≤ 0.2 |
|
Timah, Sn |
≤ 0.2 |
|
Seng, Zn |
22 ~ 28 |
|
Besi, Fe |
2.0-4.0 |
|
Aluminium, Al |
5.0-7.50 |
|
Mangan, Mn |
2.5-5.0 |
|
|
|
|
C86200 Maganese Bronze Graphite Bushings |
|
|
Elemen |
Konten (%) |
|
Perunggu, Cu |
60.0-68.0 |
|
Timah, Pb |
≤ 0.2 |
|
Timah, Sn |
≤ 0.2 |
|
Seng, Zn |
22 ~ 28 |
|
Besi, Fe |
2.0-4.0 |
|
Aluminium, Al |
3.0-4.90 |
|
Mangan, Mn |
2.5-5.0 |
Grafit Plugged Cast Bronze Bushings dapat digunakan di mana beban berat harus didukung padakecepatan rendah hingga menengah
Plug Graphite Cast Bronze Bushing mampu menahan suhu tinggi hingga 570 F
Yang melumasi dirinya sendirifitur memungkinkan bantalan untuk digunakan di mana oiling sulit, mahal untuk menerapkan, dan di mana minyak / minyak tidak dapat digunakan. pelumasan yang sangat baik dicapai bahkan di bawah beban tinggi pada kecepatan rendah.
Pengolesan diri dengan pelumas padat yang tertanam secara khusus mengurangi gesekan.2
|
Kelas |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Bahan |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Kepadatan |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Kekerasan |
≥210 |
≥ 70 |
≥ 150 |
≥ 75 |
≥235 |
|
Kekuatan tarik |
≥ 750 |
≥ 250 |
≥ 500 |
≥ 270 |
≥ 800 |
|
Kekuatan hasil |
≥ 450 |
≥ 90 |
≥260 |
≥ 150 |
≥ 450 |
|
Perpanjangan |
≥ 12 |
≥ 13 |
≥ 10 |
≥ 5 |
≥ 8 |
|
Koefisien o ekspansi linier |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
Max.Temp. |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
|
Maks. muatan dinamis |
100 |
60 |
50 |
70 |
120 |
|
Max.kecepatan ((Kering) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((Lubrikasi) |
200 |
60 |
60 |
80 |
200 |
|
Deformasi kompresi |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
