| Nama merek: | Gleitlager Permaglide PAP Buchsen |
| Nomor Model: | Semak-semak PAP Setara |
| Moq: | bisa dinegosiasikan |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | bushing lengan perunggu, Cina, produsen, pemasok, pabrik, grosir, Bushing Pelumas Diri Metalik, Bant |

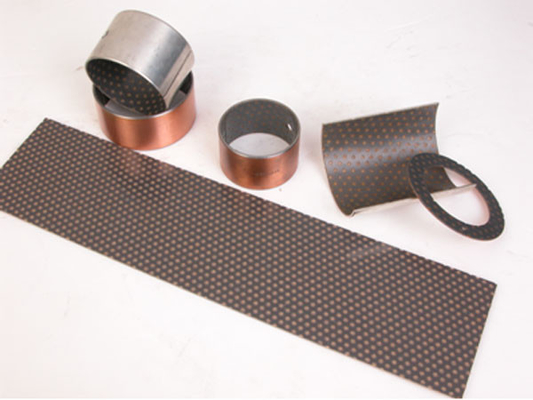

PAP P14 Cylindrical Bush & Thrust Washer adalah material bantalan geser berperforma tinggi yang bebas perawatan dan ramah lingkungan.Material ini merupakan material geser standar bebas timah yang dirancang khusus untuk aplikasi dry-running bebas perawatan, khususnya dalam industri makanan.Namun dapat juga digunakan pada sistem dengan pelumasan cair, meskipun penggunaan gemuk sebagai pelumas dibatasi dan tidak disarankan.
Proses pembuatan bahan P14 mencakup proses pencampuran yang disesuaikan secara khusus dimana massa pelumas padat diproduksi.Dalam operasi sintering paralel dan berkelanjutan, bubuk perunggu disinter ke bagian belakang baja sebagai lapisan geser.Hal ini menghasilkan lapisan geser dengan ketebalan 0,2 mm hingga 0,35 mm dan volume pori sekitar 30%.Selanjutnya, rongga-rongga tersebut diisi dengan pelumas padat menggunakan roller impregnasi.Langkah proses ini dikontrol sedemikian rupa sehingga lapisan pelumas padat yang masuk hingga ketebalan maksimum 0,03 mm dihasilkan di atas lapisan geser.Dalam perlakuan termal lebih lanjut, sifat karakteristik sistem material disesuaikan, dan toleransi ketebalan material komposit yang diperlukan dihasilkan menggunakan pasangan roller yang terkontrol.
Catatan: Bahan P14 tidak dapat digunakan di dalam air (Alternatif: P180, P147, P10, P11).Elemen geser berbagai desain diproduksi dari bahan P14 melalui proses pemotongan, stamping, dan pembentukan.Desain standar mencakup semak silinder, semak flensa, ring dorong, dan strip.Pada langkah terakhir, plain bearing yang terbuat dari bahan P14 menjalani perawatan anti korosi pada bagian belakang bearing, permukaan ujung, dan permukaan yang mencolok.Versi standarnya adalah timah dengan ketebalan lapisan kurang lebih 0,002 mm.Timah digunakan sebagai pelindung korosi sementara dan alat bantu perakitan.
Ciri-ciri material P14 antara lain bebas timbal, kecenderungan lengket sangat rendah, keausan rendah, koefisien gesekan rendah, tidak ada kecenderungan menyatu dengan logam, dan kecenderungan membengkak sangat rendah.Area penerapan yang disukai mencakup pengoperasian bebas perawatan dalam kondisi pengoperasian kering yang memerlukan suku cadang bebas timah, gerakan berputar atau berosilasi hingga kecepatan 1 m/s, gerakan linier, dan kisaran suhu -200°C hingga 280 °C.
Pengoperasian hidrodinamik dapat dilakukan tanpa masalah hingga kecepatan geser 3 m/s.Namun, terdapat risiko erosi atau kavitasi aliran jika pengoperasian terus menerus di atas 3 m/s.Motorservice menawarkan penghitungan status operasi hidrodinamik sebagai layanan.
Selain itu, mesin cuci dorong seri PAP P14 (PAW42 P14) tersedia dalam berbagai varian untuk dipesan di toko online MISUMI, dengan data CAD gratis, pengiriman cepat, dan harga wajar.Produk lain dalam seri PAP P14 meliputi semak silinder, semak flensa, ring dorong, dan strip.Misalnya, semak silinder PAP6040-P14-KS KS memiliki diameter dalam 60 mm, diameter luar 65 mm, dan panjang 40 mm.Contoh lainnya adalah bushing silinder generik PAP2020-P14 dengan diameter dalam 20 mm, diameter luar 23 mm, dan panjang 20 mm.Toko online MISUMI juga menawarkan plain bearing yang terbuat dari material komposit PAP P14, dengan berbagai varian tersedia untuk dipilih dan dikonfigurasi.
| Semak | |||
| Semak | |||
| Keterangan | Di | Melakukan | B |
| PAS 0203 Hlm.14 | 2 | 3,5 | 3 |
| PAS 0303 Hlm.14 | 3 | 4,5 | 3 |
| PAS 0304 Hlm.14 | 3 | 4,5 | 4 |
| PAS 0305 Hlm.14 | 3 | 4,5 | 5 |
| PAS 0306 Hlm.14 | 3 | 4,5 | 6 |
| PAS 0403 Hlm.14 | 4 | 5,5 | 3 |
| PAS 0404 Hlm.14 | 4 | 5,5 | 4 |
| PAS 0406 Hlm.14 | 4 | 5,5 | 6 |
| PAS 0410 Hlm.14 | 4 | 5,5 | 10 |
| PAS 0505 Hlm.14 | 5 | 7 | 5 |
| PAS 0508 Hlm.14 | 5 | 7 | 8 |
| PAS 0510 Hlm.14 | 5 | 7 | 10 |
| PAS 0606 Hlm.14 | 6 | 8 | 6 |
| PAS 0608 Hlm.14 | 6 | 8 | 8 |
| PAS 0610 Hlm.14 | 6 | 8 | 10 |
| PAS 0710 Hlm.14 | 7 | 9 | 10 |
| PAS 0806 Hlm.14 | 8 | 10 | 6 |
| PAS 0808 Hlm.14 | 8 | 10 | 8 |
| PAS 0810 Hlm.14 | 8 | 10 | 10 |
| PAS 0812 Hlm.14 | 8 | 10 | 12 |
| PAS 100115 P14 | 100 | 105 | 115 |
| PAS 10050 P14 | 100 | 105 | 50 |
| PAS 10060 P14 | 100 | 105 | 60 |
| PAS 1008 HAL 14 | 10 | 12 | 8 |
| PAS 1010 HAL 14 | 10 | 12 | 10 |
| PAS 1012 Hlm.14 | 10 | 12 | 12 |
| PAS 1015 HAL 14 | 10 | 12 | 15 |
| PAS 1020 Hlm.14 | 10 | 12 | 20 |
| PAS 11060 Hlm.14 | 110 | 115 | 60 |
| PAS 12060 Hlm.14 | 120 | 125 | 60 |
| PAS 1208 HAL 14 | 12 | 14 | 8 |
| PAS 1210 HAL 14 | 12 | 14 | 10 |
| PAS 1212 Hlm.14 | 12 | 14 | 12 |
| PAS 1215 HAL 14 | 12 | 14 | 15 |
| PAS 1220 Hlm.14 | 12 | 14 | 20 |
| PAS 1225 Hlm.14 | 12 | 14 | 25 |
| PAS 125100 P14 | 125 | 130 | 100 |
| PAS 130100 P14 | 130 | 135 | 100 |
| PAS 1310 HAL 14 | 13 | 15 | 10 |
| PAS 140100 P14 | 140 | 145 | 100 |
| PAS 14060 Hlm.14 | 140 | 145 | 60 |
| PAS 1410 HAL 14 | 14 | 16 | 10 |
| PAS 1412 Hlm.14 | 14 | 16 | 12 |
| PAS 1415 HAL 14 | 14 | 16 | 15 |
| PAS 1420 Hlm.14 | 14 | 16 | 20 |
| PAS 1425 HAL 14 | 14 | 16 | 25 |
| PAS 150100 P14 | 150 | 155 | 100 |
| PAS 15080 Hlm.14 | 150 | 155 | 80 |
| PAS 1510 HAL 14 | 15 | 17 | 10 |
| PAS 1512 Hlm.14 | 15 | 17 | 12 |
| PAS 1515 Hlm.14 | 15 | 17 | 15 |
| PAS 1520 Hlm.14 | 15 | 17 | 20 |
| PAS 1525 Hlm.14 | 15 | 17 | 25 |
| PAS 16080 Hlm.14 | 160 | 165 | 80 |
| PAS 1610 HAL 14 | 16 | 18 | 10 |
| PAS 1612 Hlm.14 | 16 | 18 | 12 |
| PAS 1615 Hlm.14 | 16 | 18 | 15 |
| PAS 1620 Hlm.14 | 16 | 18 | 20 |
| PAS 1625 Hlm.14 | 16 | 18 | 25 |
| PAS 180100 P14 | 180 | 185 | 100 |
| PAS 1810 Hlm.14 | 18 | 20 | 10 |
| PAS 1815 Hlm.14 | 18 | 20 | 15 |
| PAS 1820 Hlm.14 | 18 | 20 | 20 |
| PAS 1825 Hlm.14 | 18 | 20 | 25 |
| PAP 200100 Hlm.14 | 200 | 205 | 100 |
| PAP 2010 Hlm.14 | 20 | 23 | 10 |
| PAP 2015 Hlm.14 | 20 | 23 | 15 |
| PAP 2020 Hlm.14 | 20 | 23 | 20 |
| PAS 2025 Hlm.14 | 20 | 23 | 25 |
| PAP 2030 Hlm.14 | 20 | 23 | 30 |
| PAS 2215 Hlm.14 | 22 | 25 | 15 |
| PAS 2220 Hlm.14 | 22 | 25 | 20 |
| PAS 2225 Hlm.14 | 22 | 25 | 25 |
| PAS 2230 Hlm.14 | 22 | 25 | 30 |
| PAS 2415 HAL 14 | 24 | 27 | 15 |
| PAS 2420 Hlm.14 | 24 | 27 | 20 |
| PAS 2425 HAL 14 | 24 | 27 | 25 |
| PAS 2510 Hlm.14 | 25 | 28 | 10 |
| PAS 2515 Hlm.14 | 25 | 28 | 15 |
| PAS 2520 Hlm.14 | 25 | 28 | 20 |
| PAS 2525 Hlm.14 | 25 | 28 | 25 |
| PAS 2530 Hlm.14 | 25 | 28 | 30 |
| PAS 2550 Hlm.14 | 25 | 28 | 50 |
| PAS 2820 Hlm.14 | 28 | 32 | 20 |
| PAS 2830 Hlm.14 | 28 | 32 | 30 |
| PAS 300100 P14 | 300 | 305 | 100 |
| PAS 3015 Hlm.14 | 30 | 34 | 15 |
| PAS 3020 Hlm.14 | 30 | 34 | 20 |
| PAS 3025 Hlm.14 | 30 | 34 | 25 |
| PAS 3030 Hlm.14 | 30 | 34 | 30 |
| PAS 3040 Hlm.14 | 30 | 34 | 40 |
| PAS 3230 Hlm.14 | 32 | 36 | 30 |
| PAS 3240 Hlm.14 | 32 | 36 | 40 |
| PAS 3520 Hlm.14 | 35 | 39 | 20 |
| PAS 3530 Hlm.14 | 35 | 39 | 30 |
| PAS 3540 Hlm.14 | 35 | 39 | 40 |
| PAS 3550 Hlm.14 | 35 | 39 | 50 |
| PAS 4020 Hlm.14 | 40 | 44 | 20 |
| PAS 4030 Hlm.14 | 40 | 44 | 30 |
| PAS 4040 Hlm.14 | 40 | 44 | 40 |
| PAS 4050 Hlm.14 | 40 | 44 | 50 |
| PAS 4510 Hlm.14 | 45 | 50 | 10 |
| PAS 4530 Hlm.14 | 45 | 50 | 30 |
| PAS 4540 Hlm.14 | 45 | 50 | 40 |
| PAS 4550 Hlm.14 | 45 | 50 | 50 |
| PAS 5020 Hlm.14 | 50 | 55 | 20 |
| PAS 5030 Hlm.14 | 50 | 55 | 30 |
| PAS 5040 Hlm.14 | 50 | 55 | 40 |
| PAS 5060 P14 | 50 | 55 | 60 |
| PAS 5540 Hlm.14 | 55 | 60 | 40 |
| PAS 5560 Hlm.14 | 55 | 60 | 60 |
| PAS 6030 Hlm.14 | 60 | 65 | 30 |
| PAS 6040 Hlm.14 | 60 | 65 | 40 |
| PAS 6060 Hlm.14 | 60 | 65 | 60 |
| PAS 6070 Hlm.14 | 60 | 65 | 70 |
| PAS 6540 Hlm.14 | 65 | 70 | 40 |
| PAS 6550 Hlm.14 | 65 | 70 | 50 |
| PAS 6560 Hlm.14 | 65 | 70 | 60 |
| PAS 6570 Hlm.14 | 65 | 70 | 70 |
| PAS 7040 Hlm.14 | 70 | 75 | 40 |
| PAS 7050 Hlm.14 | 70 | 75 | 50 |
| PAS 7070 Hlm.14 | 70 | 75 | 70 |
| PAS 7550 Hlm.14 | 75 | 80 | 50 |
| PAS 7560 Hlm.14 | 75 | 80 | 60 |
| PAS 8040 Hlm.14 | 80 | 85 | 40 |
| PAS 8060 P14 | 80 | 85 | 60 |
| PAS 8080 P14 | 80 | 85 | 80 |
| PAS 8560 Hlm.14 | 85 | 90 | 60 |
| PAS 90100 P14 | 90 | 95 | 100 |
| PAS 9060 Hlm.14 | 90 | 95 | 60 |
| ke atas | |||
| Semak Flensa | |||
| Semak Flange PAF.. | |||
 |
|||
| Keterangan | Di | Melakukan | B |
| PAF 06040 P14 | 6 | 8 | 4 |
| PAF 06070 P14 | 6 | 8 | 7 |
| PAF 06080 P14 | 6 | 8 | 8 |
| PAF 08055 P14 | 8 | 10 | 5,5 |
| PAF 08075 P14 | 8 | 10 | 7,5 |
| PAF 08095 P14 | 8 | 10 | 9,5 |
| PAF 10070 P14 | 10 | 12 | 7 |
| PAF 10090 P14 | 10 | 12 | 9 |
| PAF 10120 P14 | 10 | 12 | 12 |
| PAF 10170 P14 | 10 | 12 | 17 |
| PAF 12070 P14 | 12 | 14 | 7 |
| PAF 12090 P14 | 12 | 14 | 9 |
| PAF 12120 P14 | 12 | 14 | 12 |
| PAF 12170 P14 | 12 | 14 | 17 |
| PAF 14120 P14 | 14 | 16 | 12 |
| PAF 14170 P14 | 14 | 16 | 17 |
| PAF 15090 P14 | 15 | 17 | 9 |
| PAF 15120 P14 | 15 | 17 | 12 |
| PAF 15170 P14 | 15 | 17 | 17 |
| PAF 16120 P14 | 16 | 18 | 12 |
| PAF 16170 P14 | 16 | 18 | 17 |
| PAF 18120 P14 | 18 | 20 | 12 |
| PAF 18170 P14 | 18 | 20 | 17 |
| PAF 18220 P14 | 18 | 20 | 22 |
| PAF 20115 Hlm.14 | 20 | 23 | 11,5 |
| PAF 20165 Hlm.14 | 20 | 23 | 16,5 |
| PAF 20215 Hlm.14 | 20 | 23 | 21,5 |
| PAF 25115 P14 | 25 | 28 | 11,5 |
| PAF 25165 P14 | 25 | 28 | 16,5 |
| PAF 25215 P14 | 25 | 28 | 21,5 |
| PAF 30160 P14 | 30 | 34 | 16 |
| PAF 30260 P14 | 30 | 34 | 26 |
| PAF 35160 P14 | 35 | 39 | 16 |
| PAF 35260 P14 | 35 | 39 | 26 |
| PAF 40260 P14 | 40 | 44 | 26 |
| ke atas | |||
| Strip | |||
| Strip | |||
| Keterangan | L | B | S3 |
| PAS 20250 Hlm.14 | 500 | 250 | 2,0 |
| PAS 10250 P14 | 500 | 250 | 1,0 |
| PAS 05180 P14 | 500 | 180 | 0,5 |
| PAS 07250 P14 | 500 | 250 | 0,75 |
| PAS 15250 P14 | 500 | 250 | 1,5 |
| PAS 30250 P14 | 500 | 250 | 3,06 |
| PAS 25250 P14 | 500 | 250 | 2,5 |
| ke atas | |||
| Mesin cuci dorong | |||
| Mesin cuci dorong PAW | |||
 |
|||
| Keterangan | Di | Melakukan | S3 |
| PAW 18 P14 | 18 | 32 | 1,5 |
| PAW 20 P14 | 20 | 36 | 1,5 |
| PAW 52 P14 | 52 | 78 | 2,0 |
| PAW 14 P14 | 14 | 26 | 1,5 |
| PAW 26 P14 | 26 | 44 | 1,5 |
| PAW 10 P14 | 10 | 20 | 1,5 |
| PAW 32 P14 | 32 | 54 | 1,5 |
| PAW 22 P14 | 22 | 38 | 1,5 |
| PAW 48 P14 | 48 | 74 | 2,0 |
| PAW 38 P14 | 38 | 62 | 1,5 |
| PAW 42 P14 | 42 | 66 | 1,5 |
| PAW 16 P14 | 16 | 30 | 1,5 |
| PAW 12 P14 | 12 | 24 | 1,5 |
| PAW 28 P14 | 28 | 48 | 1,5 |
| PAW 62 P14 | 62 | 90 | 2,0 |
Tidak mungkin menemukan solusi yang diinginkan untuk aplikasi plain bearing dengan produk yang terbuat dari bahan bebas perawatan untuk semua tugas dan aplikasi.Untuk tugas dan aplikasi seperti itu, tersedia material dengan perawatan rendah.Dalam hal ini, permukaan geser yang menerima beban keausan diformulasikan dari matriks PVDF (Polyvinylidene Fluoride).
Gleitlager Permaglide PAP Buchsen Equivalent adalah bahan geser bertimbal dan kuat dengan kinerja tribologi maksimum.Ini dirancang untuk aplikasi kering yang bebas perawatan, namun juga dapat digunakan dalam sistem dengan pelumasan cair.
Fitur uniknya:
| Karakteristik | Satuan | Hal10, hal11 | hal14 | Hlm147* |
| Bensin bebas timbel | – | TIDAK | Ya | Ya |
| pvmax | MPa · m/s | 1.8 | 1.6 | 1.4 |
| pmax.stat. | MPa | 250 | 250 | 250 |
| pmax.dyn. | MPa | 56 pada v ≤ 0,032 m/s | 56 pada v ≤ 0,029 m/s | 56 pada v = 0,025 m/s |
| vmax | MS | 2 pada p ≤ 0,90 MPa | 1 pada p ≤ 1,60 MPa | 0,8 pada p ≤ 1,75 MPa |
| T | °C | -200 hingga +280 | -200 hingga +280 | -200 hingga +280 |
Massa pelumas padat diproduksi melalui proses pencampuran yang disesuaikan secara khusus.Dalam operasi sintering paralel dan berkelanjutan, bubuk perunggu disinter ke bagian belakang baja atau perunggu sebagai lapisan geser.Ini menghasilkan lapisan geser dengan ketebalan dari 0,2 mm hingga 0,35 mm dan volume pori kira-kira.30%.Selanjutnya, rongga-rongga tersebut diisi dengan pelumas padat melalui impregnasi rol.
Langkah proses ini dikontrol sedemikian rupa sehingga lapisan pelumas padat masuk hingga maksimal.Tebal 0,03 mm diproduksi di atas lapisan geser.Dalam perlakuan termal lebih lanjut, sifat karakteristik sistem material disesuaikan, dan toleransi ketebalan material komposit yang diperlukan dihasilkan menggunakan pasangan roller yang terkontrol.
1. Pengoperasian bebas perawatan dalam kondisi pengoperasian kering
2. Gerakan berputar atau berosilasi
3.Hingga kecepatan 2 m/s
4.Gerakan linier
5. Kisaran suhu -200 °C hingga 280 °C
Fitur uniknya:
| Karakteristik | Satuan | P20, P22*, P23* | P200, P202*, P203* |
| Bensin bebas timbel | – | TIDAK | Ya |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat. | MPa | 250 | 250 |
| pmax.dyn. | MPa | 70 pada v ≤ 0,042 m/s | 70 pada v ≤ 0,047 m/s |
| vmax | MS | 3 pada p ≤ 1,00 MPa | 3.3 pada p ≤ 1,00 MPa |
| T | °C | -40 hingga +110 | -40 hingga +110 |
Untuk mengurangi koefisien gesekan dan meningkatkan konduktivitas termal, aditif khusus dicampur ke dalam matriks.Selain itu, permukaan lapisan geser secara opsional dapat dilengkapi dengan pelepas lubang pelumas untuk menampung gemuk atau oli.
Untuk Permaglide®, bantalan untuk persyaratan kinerja yang sangat tinggi, telah memformulasikan dan menerapkan matriks plastik PEEK (Poli Keton) yang dipadukan dengan pengisi berskala nano khusus untuk meningkatkan sifat tribologinya.
Mirip dengan bantalan mesin, peningkatan tuntutan teknis dan minimalisasi izin pemasangan menentukan upaya pengembangan bantalan Permaglide®.Sesuai dengan kebutuhan pelanggan, geometri dan bentuk tidak hanya dikembangkan secara selektif tetapi juga dioptimalkan sebagai sistem permukaan geser yang memperhitungkan momentum kinetik pasangan geser yang disesuaikan dengan tujuan.Selain itu, pelanggan tidak perlu menyesuaikan desain rakitannya dengan elemen geser;bantalan Permaglide® secara optimal menyesuaikan dengan desain perakitan.
