| Nama merek: | VIIPLUS |
| Nomor Model: | bushing tanpa minyak |
| Moq: | bisa dinegosiasikan |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | China, produsen, pemasok, pabrik, grosir, Metal Journal Bearing, PTFE Self Lubricating Bearing, Komp |

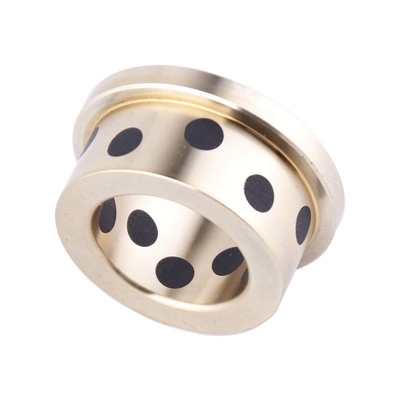

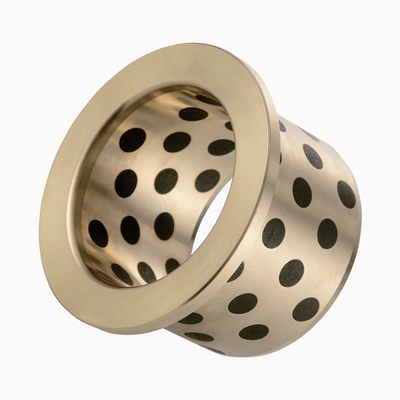

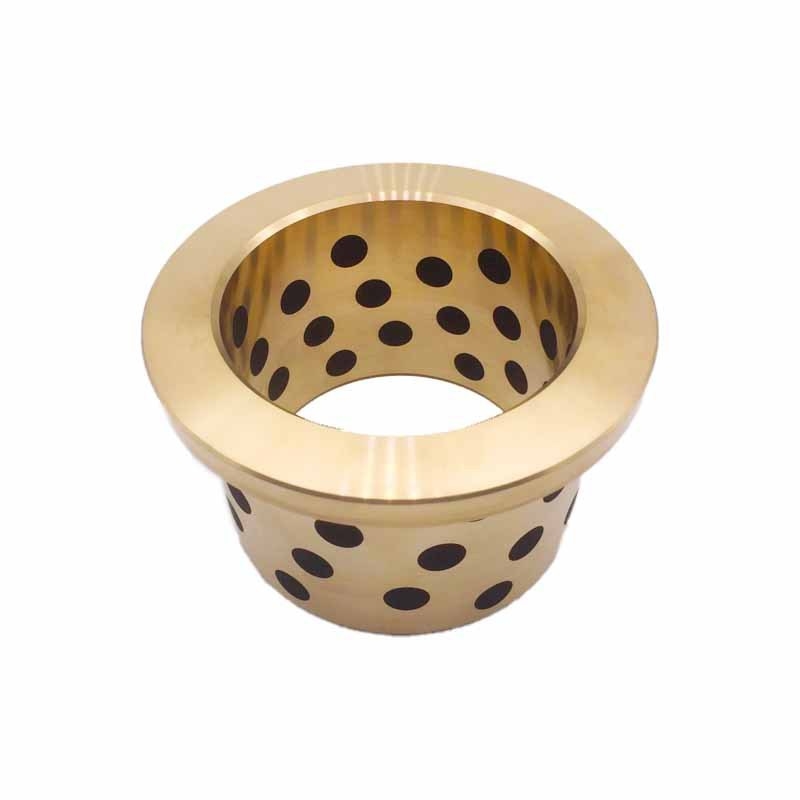

Bushing SPF, terbuat dari Paduan Kuningan Grafit CuZn25Al5, merupakan komponen yang direkayasa secara presisi yang dirancang untuk menawarkan ketahanan aus yang luar biasa dan sifat pelumasan sendiri. Kombinasi unik dari grafit, tembaga, seng, dan aluminium dalam paduan tersebut menciptakan permukaan yang sangat tahan lama dan rendah gesekan, memastikan pengoperasian yang lancar dan efisien dalam berbagai aplikasi industri.
Sifat pelumasan sendiri dari bushing ini menghilangkan kebutuhan akan pelumasan rutin, sehingga secara signifikan mengurangi kebutuhan perawatan dan biaya operasional. Kandungan grafit bertindak sebagai pelumas alami, menyediakan lapisan pelumas konstan yang mengurangi gesekan dan keausan.
Material Paduan Kuningan CuZn25Al5 dipilih karena ketahanannya terhadap korosi dan sifat mekanis yang sangat baik, memastikan masa pakai yang lama bahkan di lingkungan yang keras. Pembuatan bushing yang presisi menjamin kesesuaian yang sempurna dan kinerja yang optimal dalam aplikasi dengan tingkat keausan tinggi.
Bila digunakan pada mesin, peralatan, atau kendaraan, SPF Bushing Graphite CuZn25Al5 Brass Alloy memberikan solusi yang andal dan hemat biaya untuk menjaga kelancaran dan efisiensi operasi. Bushing ini merupakan pilihan ideal untuk aplikasi industri yang membutuhkan ketahanan aus yang tinggi dan sifat pelumasan sendiri.
Bushing & Bearing Tanpa Oli - Bushing Kuningan Grafit CuZn25Al5
Bushing & Bearing Tanpa Oli - Casing Perunggu dengan Sarang Grafit
Bushing & Bearing Tanpa Oli - Bushing Perunggu Menghemat Waktu & Uang
Bushing & Bearing Tanpa Oli - Beragam & Pilihan
Bushing & Bearing Tanpa Oli - Layanan Pelanggan Ahli
SPF-0610
SPF-0612
SPF-0810
SPF-0812
SPF-0815
SPF-10080
SPF-100100
SPF-1010
SPF-1012
SPF-1015
SPF-1017
SPF-1020
SPF-12080
SPF-120100
SPF-1210
SPF-1212
SPF-1215
SPF-1220
SPF-1225
SPF-1230
SPF-13080
SPF-130100
SPF-1310
SPF-1312
SPF-1315
SPF-1320
SPF-1325
SPF-1330
SPF-14080
SPF-140100
SPF-1415
SPF-1420
SPF-1425
SPF-150100
SPF-150120
SPF-1510
SPF-1512
SPF-1515
SPF-1520
SPF-1525
SPF-1530
SPF-160100
SPF-160120
SPF-1612
SPF-1615
SPF-1618
SPF-1620
SPF-1623
SPF-1625
SPF-1630
SPF-1635
SPF-1640
SPF-1815
SPF-1820
SPF-1825
SPF-1830
SPF-1835
SPF-1840
SPF-2015
SPF-2020
Penjualan Online Bantalan Lengan (Polos) C93200 Perunggu Cor
Bahan paduan
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Nilai Merek Cina GB 1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Baja + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internasional Bahasa Indonesia: ISO 1338 |
GCUZN25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Baja + CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Jerman KERIUHAN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Baja + CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Jepang JIS |
HBsC4 | SM6 | Bahasa Indonesia: AIBC3 | SM3 | SM6 | FC250 | SUJ2 |
| Amerika Serikat ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Kelas40 | 52100 |
| Standar Inggris | HTB2 | LG2 | Bahasa Indonesia: AB1 | PB4 | LG2 | - | - |
Komposisi kimia paduan material
| Unsur Kimia | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Tembaga ( % ) | Istirahat | Istirahat | Istirahat | - | - | ||
| Minggu ( % ) | - | 6 | - | 10 | 6 | - | - |
| Seng ( % ) | 25 | 6 | - | - | 6 | - | - |
| Tidak ( % ) | - | - | - | - | - | - | - |
| kecerdasan buatan ( %) | 6 | - | 10 | - | - | - | - |
| Besi ( % ) | 3 | - | 3 | - | - | Istirahat | Istirahat |
| M N ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Kr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Ya ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| Timbal ( % ) | - | 3 | - | - | 3 | - | - |
Parameter Teknis
| Pertunjukan | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Beban maks. P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Kecepatan maks. V ( m/s ) | Kering0,4 minyak5 | 2 | 2 | 0.5 | 0.1 | ||
| PV maks ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Kepadatan ρ( g/cm3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Kekuatan tarik ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Perpanjangan ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Kekerasan ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Suhu maks ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Koefisien gesekan ( μ ) | Pelumasan oli: 0,03 | Gesekan (kering): 0,16 | |||||
Bushing selongsong perunggu standar yang disumbat grafit adalah dengan membuka rongga-rongga dengan ukuran yang sesuai dan susunan yang teratur pada permukaan gesekan logam dari matriks bantalan, lalu menanamkan pelumas padat cetakan dengan sifat pelumasan sendiri yang unik pada rongga-rongga tersebut (area pelumas padat umumnya 25% dari area gesekan -35%) dan terbuat dari bantalan pelumasan sendiri.
Badan dasar bushing selongsong perunggu standar yang disumbat grafit harus ditentukan sesuai dengan kondisi kerja bantalan itu sendiri. Bahan yang paling umum digunakan adalah kuningan berkekuatan tinggi, perunggu timah, coran, dan sebagainya. Ada dua jenis utama bahan pelumas padat tertanam, satu adalah timbal hitam alami, grafit buatan, dan sintesis MoS2, dan yang lainnya disintesis dengan sebagai matriks. Menurut kondisi operasi bantalan itu sendiri, kombinasi berbagai substrat logam dan pelumas padat tertanam dapat memastikan bahwa produk dapat memenuhi kebutuhan khusus berbagai kondisi operasi suhu, beban, gerakan, dan media, sekaligus memastikan operasi yang stabil dan andal.
| Pelumas Padat | ||
| Pelumas | Fitur | Aplikasi khas |
| SL1 Grafit+tambah | Ketahanan yang sangat baik terhadap serangan kimia dan gesekan rendah. Batas suhu 400 ℃ | Suite untuk mesin umum dan di bawah atmosfer |
| SL4 + Aditif | Gesekan terendah dan pelumasan air yang baik, Batas suhu 300℃ | Kapal, turbin hidrolik, turbin gas dll |
Bushing tanpa minyak, terintegrasi ke dalam pelumas padat tanpa minyak, adalah jenis baru dari paduan tembaga padat, yang terintegrasi secara homogen dengan pelumas padat di tubuhnya.
Ini merusak batas bantalan umum yang pelumasannya bergantung pada lapisan oli.
Jadi cocok untuk suhu tinggi, penggunaan berat, perlindungan korosi, atau saat minyak sulit diimpor.
Kinerjanya berlipat ganda dalam hal kekerasan dan keausan-gesekan.
Sekarang ini banyak diaplikasikan pada mesin pengecoran berurutan, rol baja dalam metalografi, mesin mineral, kapal, turbin uap, turbin hidrolik, dan mesin cetak injeksi plastik.
Bushing Bantalan Lengan Flange Tanpa Oli, material JDB terbuat dari logam dasar perunggu cor yang kuat dengan pelumas padat khusus yang tertanam. Logam dasar dengan beban tinggi dan pelumas padat menyediakan pelumasan sendiri. Bushing Bantalan Lengan Flange Tanpa Oli menunjukkan kinerja yang sangat baik tanpa pelumasan awal dalam kondisi suhu sangat tinggi/rendah dengan kecepatan rendah. Material ini menyediakan solusi bantalan bebas perawatan, khususnya untuk beban tinggi, gerakan osilasi yang terputus-putus.
Bushing Bantalan Selongsong Flensa Tanpa Minyak dapat diaplikasikan dalam lingkungan kering, bersuhu tinggi, bertekanan tinggi, korosif, berair atau lingkungan kimia lainnya saat tidak ada minyak yang dapat masuk.
Bushing Bantalan Selongsong Flensa Tanpa Minyak banyak digunakan dalam lini produk otomotif, teknik pengairan, pintu bendungan, industri plastik, mesin pengecoran susulan, rol baja dalam industri metalurgi, mesin mineral, generator turbo kapal, turbin hidrolik, dan mesin cetak injeksi.
Bushing Tanpa Oli - Pilih, konfigurasikan, pesan. Viiplus mengirimkan tepat waktu dan menawarkan harga yang wajar.
Bushing tanpa oli kami adalah solusi sempurna untuk proyek-proyek di mana pelumasan tidak dapat disediakan dengan mudah atau di mana pelumas konvensional dapat mengkarbonisasi.
Hubungi Kami - Pemasok Bushing Tanpa Oli
Untuk mengajukan pertanyaan atau meminta katalog bantalan bushing tanpa oli, hubungi hari ini!
(Perunggu dengan grafit tertanam)
Bushing tanpa oli, atau yang lebih umum disebut bantalan geser dan bantalan luncur, merupakan jenis bantalan paling sederhana, yang hanya terdiri dari permukaan bantalan dan tidak ada elemen bergulir.
Bushing tanpa oli dapat merujuk pada bantalan bola atau sekadar "cincin" yang tidak memerlukan pelumasan berkala - karena pelumas seperti bubuk grafit dimasukkan ke dalam bahan bantalan. Ini juga dikenal sebagai Embedded Graphite Bronze Bushes dan memiliki 20-25% sisipan grafit pada dinding/permukaan yang memberikan pelumasan setiap saat yang juga mengurangi koefisien gesekan.
Bushing tanpa minyak ini cocok untuk lingkungan kering di mana kontaminasi merupakan risiko, aplikasi basah dengan kelembapan tinggi, dan aplikasi di mana bantalan berada di lokasi yang tidak dapat diakses.
Kami adalah produsen dan pemasok Bushing Tanpa Minyak terkemuka dan produk kami terbuat dari kualitas yang baik.
Bushing perunggu tanpa minyak adalah jenis baru yang terbuat dari paduan tembaga yang kuat dan tertanam secara seragam dalam rumah pelumas padatnya.
Bushing Tanpa Minyak cocok untuk suhu tinggi, beban berat, korosi atau tempat-tempat yang sulit untuk memasukkan minyak.
Tentukan No. Bagian dengan ID, OD, dan Panjang yang diperlukan. (misalnya) ID 50mm, OD 62mm, dan panjang 50mm.
-Bushing Perunggu Tanpa Minyak - Paduan Tembaga Lurus, Standar
Bahan: Paduan Kuningan Tarik Tinggi
Pelumas Padat Tertanam
●Bushing tanpa oli, dapat diservis tanpa memerlukan pelumasan.
●Bushing tanpa oli Menunjukkan kinerja tinggi dalam operasi beban tinggi dan kecepatan rendah.
●Bushing tanpa oli Menunjukkan ketahanan aus yang unggul dalam aplikasi di mana lapisan oli jarang terbentuk seperti gerakan bolak-balik, osilasi, seringnya menyalakan dan mematikan mesin, dsb.
●Bushing tanpa minyak memiliki ketahanan kimia dan ketahanan korosi yang unggul.
●Produk bushing tanpa oli standar tersedia dalam berbagai ukuran.
| Kepadatan | 8,2 gram/cm3 | |
| Kekuatan Tarik | >= 755N/mm2 | |
| Keuletan Anti-Kompak | >=400~500KJ/m3 | |
| Kekerasan | >=200HB | |
| Tekanan Beban Maksimum | 100N/mm2 | |
| Batas kecepatan | 0,5m/detik | |
| Batas nilai PV | 1,65N/mm2.m/detik | |
| Koefisien gesekan | Pelumasan Oli | 0,03 |
| Gesekan Kering | 0.16 | |
| Suhu kerja | -40~+300 derajat Celcius |
Silakan periksa jenis/dimensi/spesifikasi pada Produk Bushing Bebas Minyak - Bushing Perunggu Grafit - Paduan Tembaga Lurus, seri Standar.
| Tipe Bushing Tanpa Oli | Lurus | Jenis Logam | Paduan Kuningan Berkekuatan Tarik Tinggi |
| Diameter Dalam d(Ø) | 50 | Diameter Luar D(Ø) | 62 |
| Panjang Keseluruhan L (mm) | 50 | Kisaran Nilai PV Maksimum yang Diizinkan (N/mm2•m/s) | 1.1~2.0 |
| Nilai PV Maksimum yang Diizinkan (N/mm2•m/s) | 1.16 | Beban Maksimum yang Diizinkan (N/mm2) | 20.3 |
| Kecepatan Maksimum yang Diizinkan (m/s) | 0.35 | Lubang Pemasangan Cocok | H7 |
| Kisaran Suhu Operasional (°C) | -40～150 | Kisaran Suhu Operasional (Tanpa Pelumas) Min | -40 |
| Kisaran Suhu Operasional (Tanpa Pelumas) Maks | 150 | Kisaran Suhu Operasional (Reguler) Min | -40 |
| Kisaran Suhu Operasional (Reguler) Maks | 200 | - | - |
| Kondisi pelumasan | Kering | pelumasan berkala |
| Kisaran suhu layanan ℃ | -40～＋300 | -40～＋150 |
| Tekanan maksimum yang diizinkan PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1.530)｝ | |
| Kecepatan maksimum yang diizinkan V m/｛sm/min｝ | 0,50｛30｝ | 1,00｛60｝ |
| Nilai PV maks. yang diizinkan N/mm2・m/｛s kgf/cm2・m/min｝ | 1,65｛1.010｝ | 3,25｛1.990｝ |
*Nilai dalam tanda kurung adalah tekanan bantalan statis, yang merupakan tekanan bantalan dalam aplikasi tanpa gerakan atau sangat kecil
gerak (≦0,0017m/s[0,1m/menit]).
|
PENGENAL |
DARI |
Panjang |
|
kelas 7 sampai 8 bahasa inggris |
kelas 6 sampai 7 bahasa inggris |
kelas 8 sampai 9 bahasa inggris |
Kelas-kelas di sini menggunakan standar JIS. Produk ini menunjukkan kinerja yang memuaskan pada kekasaran permukaan luncuran Rz6,3 hingga 12,5μm.
●Berlaku untuk rotasi, osilasi, dan gerak bolak-balik.
●Jangan gunakan ini di bawah air.
●Bushing ID 63mm dapat digunakan sebagai trunnion perantara
bushing untuk silinder hidrolik.
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Nilai Merek Cina GB 1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Baja + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internasional Bahasa Indonesia: ISO 1338 |
GCUZN25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Baja + CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Jerman KERIUHAN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Baja + CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Jepang JIS |
HBsC4 | SM6 | Bahasa Indonesia: AIBC3 | SM3 | SM6 | FC250 | SUJ2 |
| Amerika Serikat ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Kelas40 | 52100 |
| Standar Inggris | HTB2 | LG2 | Bahasa Indonesia: AB1 | PB4 | LG2 | - | - |
| Unsur Kimia | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Tembaga ( % ) | Istirahat | Istirahat | Istirahat | - | - | ||
| Minggu ( % ) | - | 6 | - | 10 | 6 | - | - |
| Seng ( % ) | 25 | 6 | - | - | 6 | - | - |
| Tidak ( % ) | - | - | - | - | - | - | - |
| kecerdasan buatan ( %) | 6 | - | 10 | - | - | - | - |
| Besi ( % ) | 3 | - | 3 | - | - | Istirahat | Istirahat |
| M N ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Kr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Ya ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| Timbal ( % ) | - | 3 | - | - | 3 | - | - |
| Pertunjukan | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Beban maks. P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Kecepatan maks. V ( m/s ) | Kering0,4 minyak5 | 2 | 2 | 0.5 | 0.1 |
| PV maks ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| Kepadatan ρ( g/cm3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Kekuatan tarik ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Perpanjangan ( % ) | > 10 | > 4 | > 10 | - | - |
| Kekerasan ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Suhu maks ( ℃ ) | 300 | 350 | 300 | 400 | 350 |
| Koefisien gesekan ( μ ) | Pelumasan oli: 0,03 | Gesekan (kering): 0,16 | |||
| PENGENAL | DARI |
Panjang L Toleransi －0,1 -0,3 |
|||||||||
| φd | Toleransi | φD | Toleransi | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0,022 +0,010 |
10 |
+0,015 +0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0,028 +0,013 |
12 |
+0,018 +0,007 |
Nomor telepon 081208 | Nomor telepon 081210 | Nomor telepon 081212 | Nomor telepon 081215 | ||||
| 10 |
+0,028 +0,013 |
14 |
+0,018 +0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0,034 +0,016 |
18 |
+0,018 +0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0,034 +0,016 |
19 |
+0,021 +0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0,034 +0,016 |
20 |
+0,021 +0,008 |
tahun 142010 | tahun 142012 | tahun 142015 | tahun 142020 | 142025 | |||
| 15 |
+0,034 +0,016 |
21 |
+0,021 +0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0,034 +0,016 |
22 |
+0,021 +0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0,034 +0,016 |
23 |
+0,021 +0,008 |
172315 | |||||||
| 18 |
+0,034 +0,016 |
24 |
+0,021 +0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0,041 +0,020 |
26 |
+0,021 +0,008 |
192615 | 192620 | ||||||
| 20 |
+0,041 +0,020 |
28 |
+0,021 +0,008 |
tahun 202810 | 202812 | 202815 | 202816 | 202819 | tahun 202820 | 202825 | |
| 20 |
+0,041 +0,020 |
30 |
+0,021 +0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0,041 +0,020 |
32 |
+0,025 +0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0,041 +0,020 |
33 |
+0,025 +0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0,041 +0,020 |
35 |
+0,025 +0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
283820 | 283825 | ||||||
| 30 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0,041 +0,020 |
40 |
+0,025 +0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0,050 +0,025 |
40 |
+0,025 +0,009 |
||||||||
| 32 |
+0,050 +0,025 |
42 |
+0,025 +0,009 |
324220 | |||||||
| 35 |
+0,050 +0,025 |
44 |
+0,025 +0,009 |
354420 | 354425 | ||||||
| 35 |
+0,050 +0,025 |
45 |
+0,025 +0,009 |
354520 | 354525 | ||||||
| 38 |
+0,050 +0,025 |
48 |
+0,025 +0,009 |
||||||||
| 40 |
+0,050 +0,025 |
50 |
+0,025 +0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
405515 | |||||||
| 45 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
56 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
||||||||
*Toleransi ID setelah pemasangan tekan hanya untuk referensi.
| PENGENAL | DARI |
Panjang L Toleransi －0.1 -0,3 |
|||||||||
| φd | Toleransi | φD | Toleransi | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0,050 +0,025 |
62 |
+0,030 +0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0,050 +0,025 |
65 |
+0,030 +0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0,060 +0,030 |
70 |
+0,030 +0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0,060 +0,030 |
74 |
+0,030 +0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0,060 +0,030 |
80 |
+0,030 +0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0,060 +0,030 |
85 |
+0,035 +0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0,060 +0,030 |
95 |
+0,035 +0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0,060 +0,030 |
96 |
+0,035 +0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0,060 +0,030 |
100 |
+0,035 +0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0,071 +0,036 |
100 |
+0,035 +0,013 |
8510060 | 8510080 | ||||||
| 90 |
+0,071 +0,036 |
110 |
+0,035 +0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0,071 +0,036 |
120 |
+0,035 +0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0,071 +0,036 |
130 |
+0,040 +0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0,071 +0,036 |
140 |
+0,040 +0,015 |
12014070 | 12014080 | ||||||
| 125 |
+0,083 +0,043 |
145 |
+0,040 +0,015 |
||||||||
| 130 |
+0,083 +0,043 |
150 |
+0,040 +0,015 |
13015080 | |||||||
| 140 |
+0,083 +0,043 |
160 |
+0,040 +0,015 |
||||||||
| 150 |
+0,083 +0,043 |
170 |
+0,040 +0,015 |
15017080 | |||||||
| 160 |
+0,083 +0,043 |
180 |
+0,040 +0,015 |
16018080 | |||||||
| 170 |
+0,083 +0,043 |
190 |
+0,046 +0,017 |
||||||||
| 180 |
+0,083 +0,043 |
200 |
+0,046 +0,017 |
||||||||
| 190 |
+0,096 +0,050 |
210 |
+0,046 +0,017 |
||||||||
| 200 |
+0,096 +0,050 |
230 |
+0,046 +0,017 |
||||||||
*Toleransi dimensi adalah nilai yang diukur pada +25℃.
Bushing metrik tanpa oli dan bushing perunggu imperial tanpa oli dibuat sesuai pesanan: bentuk bushing standar dalam dimensi khusus, setengah bushing, bentuk khusus yang diperoleh dengan stamping atau deep drawing, desain bushing yang disesuaikan
Produk ini banyak digunakan dalam mesin pengecoran kontinu, mesin pertambangan, mesin pengiriman, turbin, mesin injeksi, cetakan otomatis
dan sebagainya.
1. Bushing tanpa oli digunakan untuk beban tinggi, kecepatan rendah, dan pelumasan sendiri, seperti bushing pintu bendungan dan pintu air, bushing turbin hidrolik, dan lain-lain.
2. Bushing tanpa oli digunakan untuk suhu tinggi seperti mesin pabrik besi dan baja dan sebagainya.
3. Bushing perunggu grafit tanpa minyak digunakan untuk produksi mobil, seperti jalur perakitan, jalur pengepres, jalur konveyor, dan sebagainya.
4. Bushing perunggu tanpa minyak digunakan untuk mesin-mesin berat seperti pabrik penggilingan baja, mesin injeksi, mesin cetak tekan, dan lain-lain.
5. Semak tanpa minyak juga digunakan pada mesin kimia, mesin pengolahan makanan, pabrik kertas, mesin tekstil dan lain-lain.
● Bushing tanpa minyak untuk tautan sakelar
1. Semak Pemandu
2. Bushing Pemandu Ejektor
3. Rel Pemandu
4. Blok Panduan
5. Pelat Bawah
6. Semak Pemandu
7. Semak Bekisting
1. Pelat Keausan
2. Pelat Langkah Cam
3. Pelat Atas Cam
4. Blok Sisi Cam
5. Pelat Sisi Cam
6. Pelat Pengembalian Positif Cam
7. Semak-semak tiang pemandu
8. Pelat Langkah Cam
Bushing Perunggu Tanpa Oli Viiplus Digunakan Dalam Banyak Aplikasi
Apa pun bahan & spesifikasi bushing perunggu tanpa oli, apa pun bentuk atau ukuran standar bushing tanpa oli, jika secara fisik memungkinkan, kami dapat membuatnya.
Viiplus adalah salah satu pemasok bushing tanpa oli yang paling berpengalaman, jika Anda ingin mengunduh katalog bushing tanpa oli, Hubungi Kami Sekarang!
Video
