| Nama merek: | VIIPLUS |
| Nomor Model: | bushing tanpa minyak |
| Moq: | bisa dinegosiasikan |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | China, produsen, pemasok, pabrik, grosir, Metal Journal Bearing, PTFE Self Lubricating Bearing, Komp |

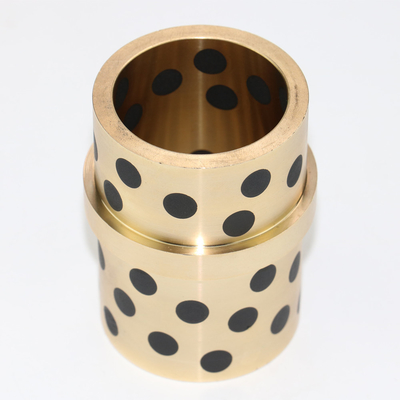

CuZn24Al6 Self-Lubricated Brass Alloy Bushings SPB adalah komponen yang dirancang secara presisi untuk memberikan ketahanan aus dan sifat pelumasan yang luar biasa dalam berbagai aplikasi industri. Busing paduan kuningan ini, dengan komposisi unik tembaga, seng, dan aluminium, menawarkan sifat mekanik yang unggul, memastikan daya tahan dan keandalan bahkan di bawah beban dan kecepatan tinggi.
Fitur pelumasan diri dari busing paduan CuZn24Al6 secara signifikan mengurangi kebutuhan untuk pelumasan eksternal, sehingga menyederhanakan prosedur pemeliharaan dan memangkas biaya operasi.Kelembaban alami paduan ini membantu meminimalkan gesekan dan pembentukan panas, yang menghasilkan operasi yang lebih lancar dan umur komponen yang lebih lama.
Bolong SPB diproduksi dengan toleransi yang tepat, memastikan pas yang sempurna dan kinerja yang optimal dalam berbagai aplikasi.atau peralatan industri lainnya, CuZn24Al6 Self-Lubricated Brass Alloy Bushings SPB menawarkan solusi yang andal dan hemat biaya untuk meningkatkan ketahanan aus dan pelumasan dari perakitan berputar.
Secara keseluruhan, CuZn24Al6 Self-Lubricated Brass Alloy Bushings SPB adalah pilihan unggul untuk aplikasi industri yang membutuhkan kinerja tinggi, daya tahan, dan perawatan yang berkurang.Komposisi paduan yang unik dan manufaktur presisi membuat mereka menonjol sebagai komponen yang dapat diandalkan dalam berbagai pengaturan industri.
CuZn24AL6 Self-Lubricated Brass Alloy Bushings
Pemasangan Lampu Listrik
Bronze Graphite Bearing Dijual Lubricating Bushing
Kapasitas Beban Tinggi Busing Kuningan yang Terlincir Sendiri
Anti-Wear Oilless Bushing SPF dengan Kinerja yang sangat baik
Deskripsi Produk
Besi paduan yang dilumasi sendiri
Paduan kuningan dengan busing pelumas padat yang tertanam adalah untuk membuka rongga dengan ukuran yang tepat dan pengaturan yang teratur pada permukaan gesekan logam dari matriks busing. It was embedded a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% -35% of the friction area) and made of self-lubricating bushings.
Hal ini telah digunakan dalam metalurgi mesin continuous casting, peralatan rolling, mesin pertambangan, pembuatan kapal, turbin gas dan suhu tinggi lainnya, beban tinggi,kecepatan rendah beban berat dan kesempatan lainnya.
PEMBANGUNAN NO=SPB-XX XX XX
ID OD Panjang
Penyelidikan
| Diameter poros | Dimensi (mm) | Panjang (Toleransi)) |
ID | OD | SPW mesin cuci kawin | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ID | OD | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
| Ød | TOL | ØD | TOL | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | ||||
| 8 | 8 | +0.028 | 12 | +0.018 | - 0.81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
| +0.013 | +0.007 | |||||||||||||||||||||||||
| 10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
| 12 | 12 | +0.034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
| +0.016 | ||||||||||||||||||||||||||
| 13 | 13 | 19 | +0.021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
| +0.008 | ||||||||||||||||||||||||||
| 14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
| 15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | - 1503 | ||||||||||||||
| 16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | - 1603 | ||||||||||||
| 18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
| 20 | 20 | +0.041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
| +0.02 | ||||||||||||||||||||||||||
| 20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
| 25 | 25 | 33 | +0.025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
| +0.009 | ||||||||||||||||||||||||||
| 25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
| 30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
| 30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
| 31.5 | 31.5 | +0.05 | 40 | -314030 | -314040 | 31.5 | 40 | ------ | ||||||||||||||||||
| +0.025 | ||||||||||||||||||||||||||
| 35 | 35 | 44 | -354425 | - 354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
| 35 | 45 | -354520 | -354525 | -354530 | - 354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
| 40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
| 40 | 55 | +0.03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
| +0.011 | ||||||||||||||||||||||||||
| 45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
| 45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
| 45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
| 50 | 50 | 60 | -506020 | -506030 | - 506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
| 50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
| 50 | 65 | -506530 | -506540 | - 506550 | -506560 | -506570 | - 506580 | -5065100 | 50 | 65 | " | |||||||||||||||
| 55 | 55 | +0.06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | - 557070 | 55 | 70 | -5508 | ||||||||||||||
| +0.03 | ||||||||||||||||||||||||||
| 60 | 60 | 74 | - 607430 | - 607435 | - 607440 | - 607450 | - 607460 | - 607470 | - 607480 | 60 | 74 | -6008 | ||||||||||||||
| 60 | 75 | - 607530 | - 607535 | - 607540 | -607550 | -607560 | - 607570 | - 607580 | - 6075100 | 60 | 75 | " | ||||||||||||||
| 63 | 63 | 75 | - 637560 | - 637570 | - 637580 | 63 | 75 | ------ | ||||||||||||||||||
| 65 | 65 | 80 | - 658040 | - 658050 | - 658060 | - 658070 | - 658080 | 65 | 80 | -6508 | ||||||||||||||||
| 70 | 70 | 85 | +0.035 | - 708530 | - 708535 | - 708540 | - 708550 | - 708560 | - 708570 | - 708580 | - 7085100 | 70 | 85 | -7010 | ||||||||||||
| +0.013 | ||||||||||||||||||||||||||
| 70 | 90 | -709050 | - 709060 | - 709070 | - 709080 | 70 | 90 | " | ||||||||||||||||||
| 75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
| 75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | " | ||||||||||||||||||
| 80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | - 809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
| 80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
| 90 | 90 | +0.071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
| +0.036 | ||||||||||||||||||||||||||
| 100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
| 110 | 110 | 130 | +0.04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
| +0.015 | ||||||||||||||||||||||||||
| 120 | 120 | 140 | -2014070 | -2014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
| 125 | 125 | +0.083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
| +0.043 | ||||||||||||||||||||||||||
| 130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
| 140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
| 150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
| 160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
Tembaga Tembaga C93200 Sleeve (Plain) Bearings Jual Online
Bahan paduan
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Kelas China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Baja+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internasional ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Baja+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Jerman DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Baja+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Jepang JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Serikat ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Kelas 40 | 52100 |
| Standar Inggris | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Komposisi kimia paduan material
| Elemen Kimia | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (%) | Beristirahat | Beristirahat | Beristirahat | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Beristirahat | Beristirahat |
| Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (%) | - | - | - | - | - | 1.0 - 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Parameter teknis
| Kinerja | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max.load P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| Kecepatan maksimum V (m/s) | Dry0.4 minyak5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Densitas ρ ((g/cm3)) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Kekuatan tarik (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Elongasi (%) | > 10 | > 4 | > 10 | - | - | ||
| Kekerasan (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 | ||
| Koefisien gesekan (μ) | Pengolahan minyak: 0.03 | gesekan (garing): 0.16 | |||||
Standar grafit plugged bronze sleeve bushing adalah untuk membuka rongga dengan ukuran yang tepat dan pengaturan teratur pada permukaan gesekan logam dari matriks bantalan, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Badan dasar dari busing lengan perunggu standar yang disegel grafit harus ditentukan sesuai dengan kondisi kerja bearing itu sendiri.Bahan yang lebih umum digunakan adalah kuningan yang kuat, timah perunggu, castings dan sebagainya. ada dua jenis utama tertanam bahan pelincir padat, satu adalah timbal hitam alami, grafit buatan, dan sintesis MoS2,dan yang lain disintesis dengan sebagai matriks. Menurut kondisi operasi sendiri bantalan,kombinasi substrat logam yang berbeda dan pelumas padat yang tertanam dapat memastikan bahwa produk dapat memenuhi kebutuhan khusus dari berbagai suhu, kondisi operasi beban, gerakan dan media, sambil memastikan operasi yang stabil dan dapat diandalkan.
| Pelumas padat | ||
| Pelumas | Fitur | Aplikasi khas |
| SL1 Grafit+penambahan | Ketahanan yang sangat baik terhadap serangan kimia dan gesekan yang rendah. Batas waktu 400 °C | Suite untuk mesin umum dan di bawah atmosfer |
| SL4 +Additif | Rendah gesekan dan baik dari pelumasan air, batas suhu 300 °C | Kapal, turbin hidraulik, turbin gas dll |
Busing tanpa minyak, terintegrasi ke dalam pelumas padat tanpa minyak, adalah jenis baru paduan tembaga padat, yang terintegrasi secara homogen dengan pelumas padat di tubuhnya.
Ini melanggar batas bantalan umum, pelumasan yang tergantung pada film minyak.
Oleh karena itu, cocok untuk suhu tinggi, penggunaan berat, perlindungan korosi, atau ketika minyak sulit diimpor.
Kinerjanya berlipat ganda baik pada kekerasan dan gesekan.
Sekarang banyak digunakan dalam mesin pengecoran berturut-turut, rol baja dalam metalografi, mesin mineral, kapal, turbin uap, turbin hidrolik, dan mesin cetak injeksi plastik.

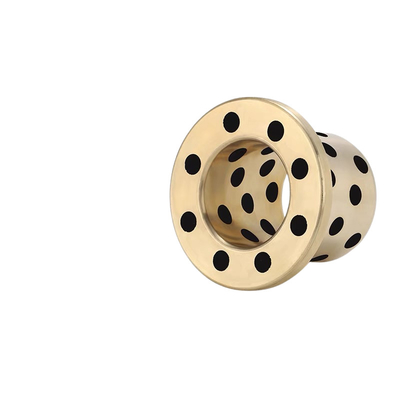

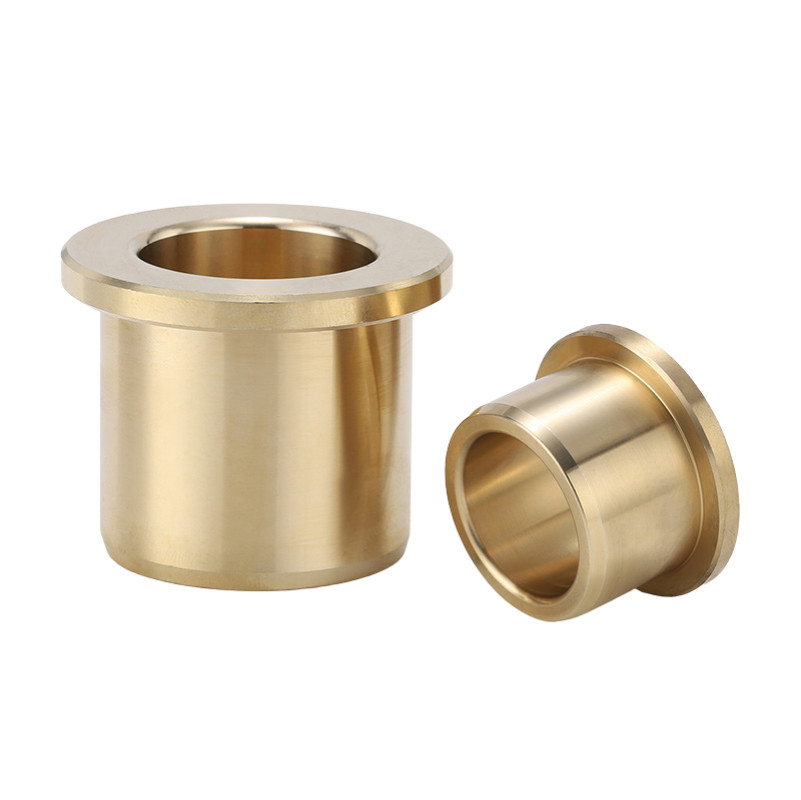

Oilless Flange Sleeve Bearing Bushing, bahan JDB terbuat dari logam berbasis perunggu yang kuat dengan pelumas padat khusus yang tertanam.Logam dasar dengan berdiri beban tinggi dan pelumas padat menyediakan untuk pelumasan diri. Oilless Flange Sleeve Bearing Bushing menunjukkan kinerja yang sangat baik tanpa pre-lubrication di bawah kondisi suhu yang sangat tinggi / rendah dengan kecepatan rendah.Bahan ini memberikan solusi bantalan bebas perawatan, terutama untuk beban tinggi, intermiten dari gerakan osilasi.
Flang Sleeve Bearing Bushing tanpa minyak dapat diterapkan di bawah kering, suhu tinggi, tekanan tinggi, korosif, air atau lingkungan kimia lainnya ketika tidak ada minyak yang dapat dimasukkan.
Oilless Flange Sleeve Bearing Bushing banyak digunakan dalam lini produk otomotif, teknik air, gerbang bendungan, industri plastik, mesin casting berturut-turut, rol baja di industri metalurgi,mesin mineral, turbo generator kapal, turbin hidrolik dan mesin injeksi.
Oilless Bushing - Pilih, konfigurasi, pesanan. Viiplus memberikan tepat waktu dan menawarkan harga yang adil.
Busing tanpa minyak kami adalah solusi yang sempurna untuk proyek-proyek di mana pelumasan tidak dapat dengan mudah disediakan atau di mana pelumasan konvensional dapat karbonisasi.
Hubungi Kami - Pemasok Bushing Tanpa Minyak
Untuk membuat pertanyaan tentang atau meminta katalog bantalan bushings tanpa minyak, hubungi hari ini!
(Bronze dengan grafit tertanam)
Sebuah busing tanpa minyak, atau lebih umum bergeser bantalan dan slide bearing, adalah jenis yang paling sederhana bantalan, yang terdiri hanya dari permukaan bantalan dan tidak ada elemen rolling.
Oilless bushing can refer to ball bearings or just "rings" that do not require periodic lubrication - because a lubricant such as powdered graphite is incorporated into the material the bearing is made of. Ini juga dikenal sebagai Embedded Graphite Bronze Bushes dan memiliki 20-25% grafit sisipan di dinding / permukaan yang memberikan pelumasan setiap saat yang juga mengurangi koefisien gesekan.
Busing tanpa minyak ini cocok untuk lingkungan kering di mana kontaminasi adalah risiko, aplikasi basah di mana ada kelembaban tinggi dan aplikasi di mana bantalan berada di lokasi yang tidak dapat diakses.
Kami adalah produsen terkemuka dan pemasok Oilless Bushing dan produk kami terbuat dari kualitas yang baik.
Busing perunggu tanpa minyak adalah jenis baru yang terbuat dari paduan tembaga yang kuat dan tertanam secara merata di rumah pelumas padatnya.
Bushes Oilless cocok untuk suhu tinggi, beban berat, korosi atau tempat di mana minyak sulit untuk dimasukkan.
Tentukan nomor bagian dengan ID, OD, dan Panjang yang diperlukan. (misalnya) ID adalah 50mm, OD adalah 62mm, dan panjangnya adalah 50mm.
-Oilless Bronze Bushings - Tembaga paduan lurus, standar
Bahan: Paduan Kuningan Kerentanan Tinggi
Pelumas padat tertanam
●Bos tanpa minyak dapat digunakan tanpa perlu pelumasan.
●Busing tanpa minyak Menunjukkan kinerja tinggi di bawah beban tinggi dan operasi kecepatan rendah.
●Busing tanpa minyak Menunjukkan ketahanan haus yang unggul dalam aplikasi di mana film minyak jarang diproduksi seperti gerakan bergantian, osilasi, sering memulai, dan berhenti, dll.
●Bungkus tanpa minyak memiliki ketahanan kimia dan ketahanan korosi yang unggul.
●Produk busing Oilless standar tersedia dalam berbagai ukuran.
| Kepadatan | 8.2g/cm3 | |
| Kekuatan tarik | >= 755N/mm2 | |
| Kekuatan anti-kompak | >= 400 ~ 500KJ/m3 | |
| Kekerasan | >=200HB | |
| Tekanan beban maksimum | 100N/mm2 | |
| Batas kecepatan | 0.5m/s | |
| Batas nilai PV | 1.65N/mm2.m/s | |
| Koefisien gesekan | Pengolahan Minyak | 0.03 |
| Goresan Kering | 0.16 | |
| Suhu kerja | -40~+300°C |
Silakan periksa jenis/dimensi/spesifikasi dalam Bolong Bebas Minyak - Produk Bolong Perunggu Grafit - Paduan Tembaga Langsung, Seri Standar.
| Jenis Busing Tanpa Minyak | Tepat | Jenis logam | Paduan Kuningan Tegangan Tinggi |
| Dalam Dia. d(Ø) | 50 | Outer Dia. | 62 |
| Panjang keseluruhan L ((mm) | 50 | Max. Range Nilai PV yang Diizinkan ((N/mm2•m/s) | 1.1 ~ 2.0 |
| Max. Nilai PV yang Diizinkan ((N/mm2•m/s) | 1.16 | Beban Maksimal yang Diizinkan ((N/mm2) | 20.3 |
| Kecepatan maksimum yang diizinkan ((m/s) | 0.35 | Pemasangan Lubang | H7 |
| Jangkauan suhu operasi ((°C) | - 40 ¢ 150 | Jangkauan suhu operasi (tidak dilumasi) Min | - 40 |
| Jangkauan suhu operasi (tidak dilumasi) Max | 150 | Jangkauan suhu operasi (biasa) Min | - 40 |
| Jangkauan suhu operasi (biasa) Max | 200 | - | - |
| Kondisi pelumasan | Dingin | pelumasan berkala |
| Kisaran suhu operasi °C | -40 ¢ + 300 | -40+150 |
| Tekanan maksimum yang diizinkan P N/mm{2 kgf/cm2} | (Selain itu) | |
| Kecepatan maksimum yang diizinkan V m/{s m/min} | 0.50{30} | 1.00{60} |
| Nilai PV maksimum yang diizinkan N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1,990} |
* Nilai dalam tanda kurung adalah tekanan bantalan statis, yang merupakan tekanan bantalan dalam aplikasi tanpa gerak atau sangat kecil
Gerakan (~0.0017m/s[0.1m/min]).
|
KTP. |
O.D. |
Panjang |
|
kelas 7 sampai 8 |
kelas 6 sampai 7 |
kelas 8 sampai 9 |
Kelas di sini adalah dalam standar JIS. Produk ini menunjukkan kinerja yang memuaskan pada keruwetan permukaan slide dari Rz6.3 hingga 12.5μm.
●Dapat diterapkan pada rotasi, osilasi, dan gerakan bergantian.
● Jangan gunakan ini di bawah air.
● 63mm I.D bushing dapat digunakan sebagai trunnion perantara
Busing untuk silinder hidrolik.
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Kelas China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Baja+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internasional ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Baja+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Jerman DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Baja+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Jepang JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Serikat ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Kelas 40 | 52100 |
| Standar Inggris | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Elemen Kimia | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu (%) | Beristirahat | Beristirahat | Beristirahat | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Beristirahat | Beristirahat |
| Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (%) | - | - | - | - | - | 1.0 - 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
| Kinerja | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Max.load P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
| Kecepatan maksimum V (m/s) | Dry0.4 minyak5 | 2 | 2 | 0.5 | 0.1 |
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| Densitas ρ ((g/cm3)) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Kekuatan tarik (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Elongasi (%) | > 10 | > 4 | > 10 | - | - |
| Kekerasan (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 |
| Koefisien gesekan (μ) | Pengolahan minyak: 0.03 | gesekan (garing): 0.16 | |||
| KTP. | O.D. |
Panjang L Toleransi -0.1 - 0.3 |
|||||||||
| φd | Toleransi | φD | Toleransi | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
| 18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
| 20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
| 30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
| 32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
| 35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
| 35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
| 38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
| 40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
| 45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
||||||||
* Toleransi ID setelah pemasangan pers hanya untuk referensi.
| KTP. | O.D. |
Panjang L Toleransi -0.1 - 0.3 |
|||||||||
| φd | Toleransi | φD | Toleransi | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
| 90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
| 125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
| 130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
| 140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
| 150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
| 160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
| 170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
| 180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
| 190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
| 200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
||||||||
* Toleransi dimensi adalah nilai yang diukur pada +25°C.
Metric tanpa minyak busing dan imperial tanpa minyak busing perunggu dibuat atas pesanan: bentuk busing standar dalam dimensi khusus, setengah busing, bentuk khusus yang diperoleh dengan stamping atau deep drawing,Desain bushing yang disesuaikan
Produk ini banyak digunakan dalam continuous casting rolling machine, mesin pertambangan, mesin pengiriman, turbin, mesin injeksi, cetakan otomatis
dan sebagainya.
1Penggunaan semak tanpa minyak untuk beban tinggi kecepatan rendah dan pelumas diri. seperti semak gerbang bendungan dan gerbang air, semak turbin hidrolik dll.
2Penggunaan busing tanpa minyak untuk suhu tinggi seperti mesin pabrik besi dan baja dll.
3. Grafit tanpa minyak penggunaan busing perunggu untuk produksi mobil, seperti jalur perakitan, garis pers, jalur conveyor dan sebagainya.
4Penggunaan busing perunggu tanpa minyak untuk mesin tugas berat seperti pabrik penggulung baja, mesin injeksi, press dies dll.
5Semak tanpa minyak juga digunakan untuk mesin kimia, mesin pengolahan makanan, pabrik kertas, mesin tekstil dll.
● Semak tanpa minyak untuk menghubungkan
1. Panduan semak belukar
2. Ejektor Guide Bushes
3. Guide Rail
4. Blok Panduan
5. Lemparan bawah
6. Panduan semak belukar
7. Pembungkusan semak
1. Pakai Plat
2. Cam Stroke Plate
3. Cam atas piring
4- Cam Side Block (Blok samping kamera)
5. Cam Side Plat
6. Cam Positif Piring Kembali
7. Panduan Post Bushes
8. Cam Stroke Plate
Viiplus Oilless Bronze Bushing Digunakan dalam Banyak Aplikasi
Apapun bahan dan spesifikasi bushing bronze tanpa minyak, apapun bentuk atau ukuran bush standar tanpa minyak, jika itu secara fisik mungkin, kita bisa membuatnya.
Viiplus adalah salah satu pemasok busing tanpa minyak yang paling berpengalaman, jika Anda ingin mengunduh katalog busing tanpa minyak, Hubungi Kami Sekarang!
Video
