| Nama merek: | REPLACEMENT PLAIN BEARINGS |
| Nomor Model: | JFB SL2 Graphite Plugged Flanged Bronze Bushing |
| Moq: | BUSHING KHUSUS MATE-TO-ORDER |
| harga: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Ketentuan Pembayaran: | TT DI MUKA,L/C,WESTERN UNION |
| Kemampuan Penyediaan: | STANDAR TOLERANSI BUSHING |

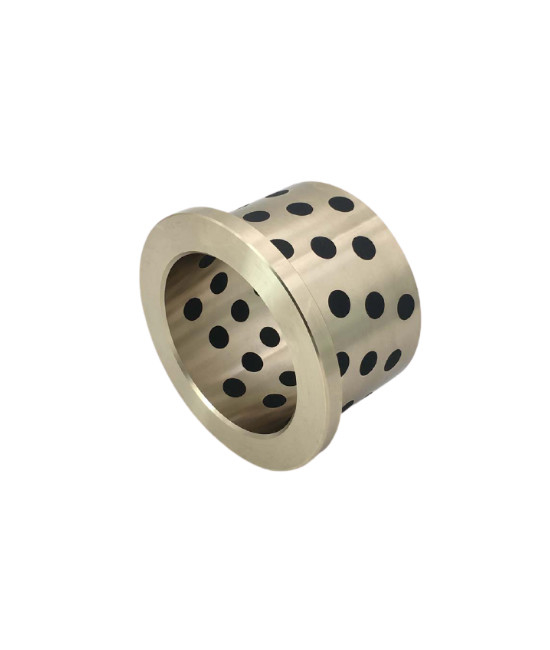

Bush yang memandu Oilless dengan kerah, yang menampilkan sifat-sifat pelumasan diri, adalah komponen yang sangat efisien dan ramah perawatan yang dirancang untuk berbagai aplikasi industri. Tidak adanya kebutuhan akan pelumasan minyak secara signifikan mengurangi biaya operasional dan persyaratan pemeliharaan, menjadikannya pilihan yang ideal untuk lingkungan yang menuntut. Penguatan kerah meningkatkan integritas dan daya tahan struktural semak, memastikan kinerja yang stabil dan andal bahkan di bawah beban tinggi. Bahan yang melumasi sendiri memastikan kelancaran operasi dan mengurangi gesekan, berkontribusi pada efisiensi dan umur panjang secara keseluruhan.
Bushing yang melumasi sendiri-Resistensi keausan jangka panjang
Pedoman dan Slidings
Pilih dari pilihan kamidiri sendiri-pelumasBushing, termasuk bantalan lengan yang tertanam minyak, bantalan lengan yang berjalan kering, dan banyak lagi.
BAHAN:Grafit perunggu
MENGGUNAKAN:Memandu semak dengan kerah (untuk memusatkan antara dua piring), perunggu dengan pelumas non-cair; Bahan untuk melumasi sendiri mengurangi persyaratan pemeliharaan.
Panduan Bush DIN 9834 / ISO 9448, perunggu, bebas perawatan dengan standar kerah jadi#50sp2
Bantalan perunggu padat diproduksi menggunakan perunggu mangan tarik tinggi yang dicolokkan dengan pelumas padat. Bahan paduan perunggu dasar adalah CuZN25Al6Fe3Mn3 dengan grafit (SL2) terpasang, kami juga memberikan pilihan opsional yang luas dari CUSN5PB5ZN5, CUAL10FE5NI5, CUSN12, dan bahan standar lainnya.
Terutama perusahaan kami telah mengembangkan pelumas padat SL4 untuk aplikasi kontak air seperti jet, baling -baling, kapal, halaman kapal, platform lepas pantai, turbin hidrolik, dll.
Produk -produk ini terutama digunakan dalam aplikasi beban tinggi & kecepatan sedang. Ini memiliki kemampuan untuk menahan suhu hingga 400oC. Kami juga memiliki kemampuan untuk mengembangkan semak -semak dan pelat ini sesuai spesifikasi klien kami.
| Komposisi dan Properti | ||||||||||||||||
| dg | KERIUHAN | Bahan TIDAK. Formulir Pengiriman1) |
Penamaan | Standar ASTM | Bobot proporsional | Sifat fisik (min.) | ||||||||||
| Standar | Paduan TIDAK. |
KERIUHAN | Astm | Kepadatan | 0,2% Tekanan |
Tarik kekuatan |
Tekanan | Emodulus | Kekerasan | Aplikasi | ||||||
| Simbol | ρ | Δy | Δt | |||||||||||||
| Satuan | % | % | g/cm³ | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | Cusn7znpb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 PB 5 - 7 diizinkan Max. porsi Ni 2.0 SB 0,3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 PB 6 - 8 Ni 1 SB 0,35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standar materi untuk sebagian besar aplikasi internasional standar |
||
| 2.1090.03 | Cusn7znpb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | Cusn7znpb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | Cusn12pb | belum terstandarisasi | Cu 84 - 87 Sn 11 - 13 PB 1 - 2 Ni 0,8 - 1,5 yang diizinkan Max. porsi Ni 2.0 SB 0,2 P 0,2 |
Cu 85 - 88 Sn 10 - 12 PB 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materi untuk tinggi memuat dan/atau stres korosi Serang Internasional hanya sebagian standar |
|||
| 2.1061.03 | Cusn12pb | belum terstandarisasi | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | Cusn12pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CUAL10NI | B 584 | C955 00 | C U Min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 diizinkan Max. porsi MN 3.3 |
Cu Min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn Max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materi untuk beban ekstrem dan/atau tinggi korosif lingkungan internasional standar |
||
| 2.0975.02 | CUAL10NI | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CUAL10NI | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CUAL10NI | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | Cuzn25al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 MN 2.5 - 5 Zn istirahat diizinkan Max. porsi Ni Max. 3 |
CU 60 - 66 Al 5 - 7.5 Fe 2 - 4 MN 2.5 - 5 Zn 22 - 28 Ni Max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materi untuk beban tertinggi tanpa serangan korosif. internasional sebagian standar untuk perpanjangan besar |
||
| 2.0598.02 | Cuzn25al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | Cuzn25al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | Cusn12 | belum terstandarisasi | Cu 84 - 88 Sn 11 - 13 PB 1 Ni 2.0 SB 0,2 P 0,2 |
Cu 85 - 88 Sn 10 - 12 PB 1 - 1.5 Ni 0,8 - 1,5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Materi dengan resis pakaian bagus- Tance. korosi dan air laut resisten internasional sebagian standar |
|||
| 2.1052.03 | Cusn12 | belum terstandarisasi | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | Cusn12 | belum terstandarisasi | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1)Formulir Pengiriman: .01 = Pengecoran pasir. .02 = casting gravitasi. .03 = casting sentrifugal. .04 = casting berkelanjutan | ||||||||||||||||
Membimbing data teknis semak
| Bahan perunggu |
Cuzn25al6fe3mn3 +SL2 |
Cusn5pb5zn5 +SL2 |
CUAL10FE5NI5 +SL2 |
Cusn12 +SL2 |
|
| Cu% | Istirahat | 85 | 80 | 88 | |
| Sn% | - | 5 | - | 12 | |
| PB% | - | 5 | - | - | |
| Zn% | 25 | 5 | - | - | |
| Al% | 6 | - | 10 | - | |
| Ni% | - | - | 5 | - | |
| Fe% | 3 | - | 5 | - | |
| M N% | 3 | - | - | - | |
| Kepadatan | 8.2 g/cm3 | 8.8 g/cm3 | 8.5 g/cm3 | 8.8 g/cm3 | |
| Kekerasan | > HB210 | > HB70 | > HB150 | > HB80 | |
| Max. Tekanan beban | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| Max. Kecepatan linier | 0,5 m/s (kering) | 0,4 m/s (kering) | 0,25 m/s (kering) | 0,5 m/s (kering) | |
| Max. Pv | 1,65 n/mm2 * m/s | 1,00 N/mm2 * m/s | 1,25 N/mm2 * m/s | 1,20 N/mm2 * m/s | |
| Kekuatan tarik | > 750 n/mm2 | > 200 N/mm2 | > 500 N/mm2 | > 360 n/mm2 | |
| Pemanjangan | > 12 % | > 15 % | > 10 % | > 8 % | |
| Batas suhu | -40 ~ +300 oC | -40 ~ +250 OC | -40 ~ +400 oC | -40 ~ +300 oC |
Standar Produk: ISO 4379 (menggantikan DIN 1850)
Pelumas yang solid
| Kode | Bahan | Fitur | Aplikasi |
| SL2 | Komposit grafit |
Gesekan rendah |
Banyak digunakan untuk mesin |
| SL4 | +Komposit mos2 |
Pelumas yang menghubungi air |
Pelumas diri, kuningan berkekuatan tinggi, cuzn25al atau eq, bantalan bebas perawatan dan panduan semak, perunggu dengan pelumas padat
Item no Kode yang setara Bagian dalam Ø
DOuter Ø
DPanjang
LFlanged f T JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Bantalan pelumasan padat tertanam Metrik Flange Bush Bush bergelang, pelumas diri Item no Kode yang setara Bagian dalam Ø
DOuter Ø
DPanjang
LFlanged f T JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31.520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31.530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31.535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31.540 SOBF 31,5-40-40 31,5 40 40 50 5 Bantalan pelumasan padat tertanam Metrik Flange Bush Bush bergelang, pelumas diri Item no Kode yang setara Bagian dalam Ø
DOuter Ø
DPanjang
LFlanged f T JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
