| Nama merek: | https://www.viiplus.com/ |
| Nomor Model: | Panduan Bush dan mesin cuci dorong |
| Moq: | 500 pcs |
| harga: | factory price |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | MOQ kecil |

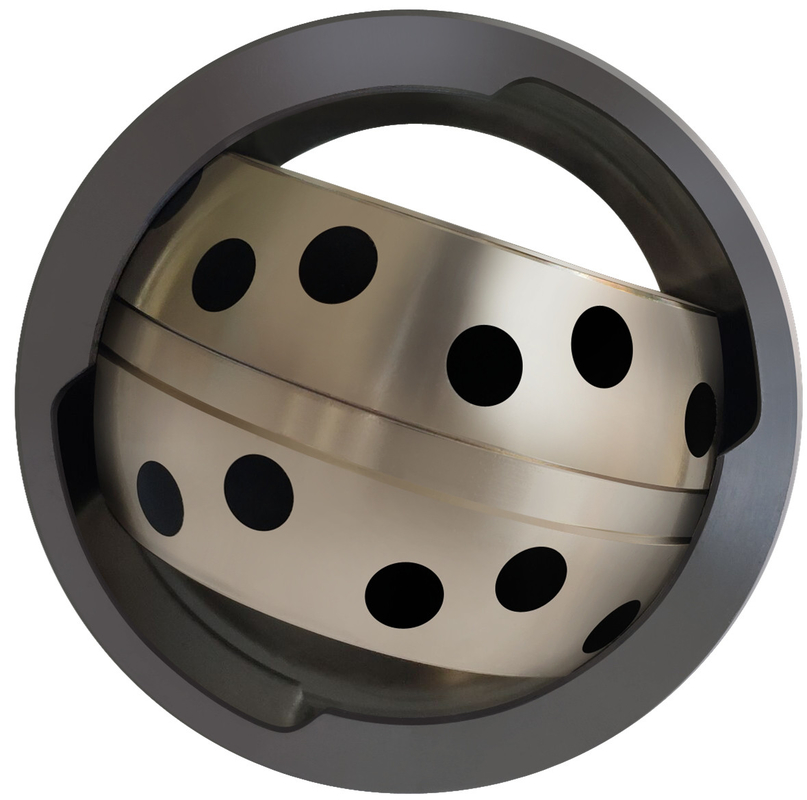

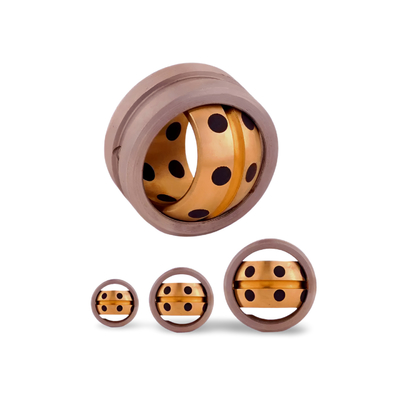

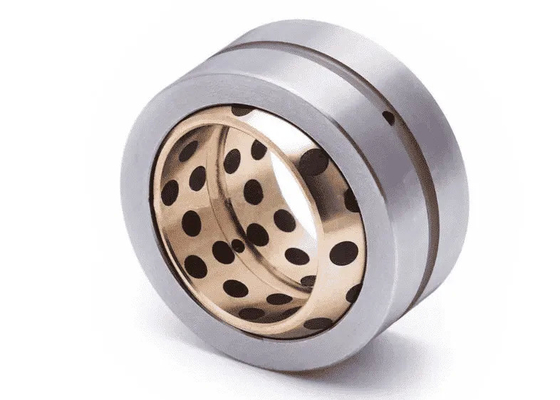

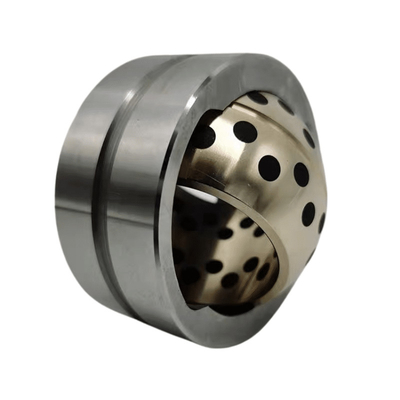

Meningkatkan Kinerja dengan Osilasi BantalanBentuk BulatSOBS
"High-Performance Plugged Graphite Oscillating Spherical Plain Bearing SOBS" adalah istilah teknis yang mengacu pada jenis bantalan tertentu.
Kinerja Tinggi: Ini menunjukkan bahwa bantalan dirancang untuk beroperasi dengan daya tahan, presisi, dan/atau kapasitas beban yang luar biasa.
Grafit yang Disambung: Grafit adalah bahan yang sering digunakan dalam bantalan karena sifat pelumasan sendiri dan ketahanan terhadap keausan."Plugged" kemungkinan mengacu pada proses manufaktur tertentu atau struktur di mana grafit dimasukkan atau diterapkan dengan cara tertentu untuk meningkatkan kinerja bantalan.
Berosilasi: Ini mengacu pada pola gerakan bantalan. bantalan osilasi dirancang untuk menangani gerakan sudut atau gerakan osilasi, yang sering terlihat di titik pivot atau sendi berputar.
Bentuk Bulat: Bantalan rata bola adalah jenis bantalan yang memungkinkan gerakan rotasi dan miring. Bentuk bola permukaan bantalan memungkinkan gerakan multi-arah dan fleksibilitas.
SOBS: Ini tampaknya merupakan singkatan atau sebutan khusus untuk jenis bantalan ini.
Singkatnya, High-Performance Plugged Graphite Oscillating Spherical Plain Bearing SOBS adalah bantalan yang dirancang untuk aplikasi berkinerja tinggi,mengandung grafit untuk pelumasan dan ketahanan haus, menangani gerakan osilasi, memungkinkan fleksibilitas multi-arah, dan mungkin memiliki sebutan atau nama dagang khusus SOBS.
Dalam bidang teknik mesin, bantalan osilasi memainkan peran yang sangat penting dalam memastikan operasi yang lancar dan kinerja optimal di berbagai aplikasi. Di antara ini, bantalan rata bola menonjol karena fleksibilitas dan efisiensi mereka dalam mengakomodasi gerakan rotasi dan osilasi dalam mesin.Bantalan memiliki desain bulat rata di intinya, yang memungkinkan untuk mengakomodasi gerakan rotasi dan miring dengan gesekan dan keausan minimal.Plug grafit ini berfungsi sebagai pelumas padat, memberikan sifat pelumasan diri pada bantalan.
Bantalan rata berbentuk bola ditandai dengan cincin dalam dan luar berbentuk bola, yang menampung permukaan kontak geser.dan berbagai derajat gerakan sudutBantalan ini biasanya dibangun dengan cincin dalam dan luar yang terbuat dari baja bantalan berkualitas tinggi.permukaan kontak geser dapat memiliki bahan yang berbeda seperti baja pada baja, baja pada perunggu, atau baja pada komposit.
Versatilitas dan ketahanan bantalan polos bola membuatnya sangat diperlukan di berbagai industri dan aplikasi.Dari mesin berat dan peralatan konstruksi hingga sistem aerospace dan otomotif, bantalan ini menemukan penggunaan di lingkungan yang beragam di mana kinerja yang dapat diandalkan dan daya tahan adalah yang terpenting.
Dalam bidang kedirgantaraan, bantalan rata berbentuk bola memainkan peran penting dalam sistem landing gear pesawat, permukaan kontrol, dan komponen mesin.Kemampuan mereka untuk menahan beban tinggi dan kondisi operasi yang sulit membuat mereka ideal untuk memastikan operasi penerbangan yang aman dan efisien.
Dalam industri otomotif, bantalan polos bola umumnya digunakan dalam sistem kemudi, komponen suspensi, dan perakitan drivetrain.Kemampuan mereka untuk mengakomodasi kesalahan keselarasan dan menyerap kejutan dan getaran meningkatkan kinerja kendaraan, kenyamanan, dan keamanan.
Dalam aplikasi mesin industri, bantalan polos berbentuk bola banyak digunakan dalam sistem konveyor, silinder hidrolik, dan sendi.Konstruksi mereka yang kokoh dan kapasitas beban yang tinggi berkontribusi pada operasi yang lancar dan andal dari berbagai proses manufaktur.
| Sifat: | SOBS |
|
Bahan dasar:
|
Tembaga khusus (SO#50SP2)
|
| komposisi: | CuZn25A16Fe3Mn3 Base |
|
Penggilingan sendiri:
|
Ya, aku tahu.
|
| Pelumas: | Grafit |
|
Tekanan permukaan P:
|
100 N/mm2
|
| Kecepatan geser v: | 30 m/menit |
|
Nilai P*v:
|
200 N/mm2 x m/min
|
| Suhu operasi: | -50°C / +200°C (maksimal 300°C) |
|
Koefisien gesekan
|
0,07
|
Jika dibandingkan dengan jenis bantalan lain, bantalan polos bola menawarkan beberapa keuntungan yang berbeda yang berkontribusi pada adopsi dan popularitasnya yang luas di berbagai industri.
Bantalan rata bola dirancang untuk menahan beban radial dan aksial yang berat, membuatnya cocok untuk aplikasi di mana kapasitas beban yang tinggi sangat penting.Konstruksi yang kuat dan distribusi beban yang efisien memastikan kinerja yang dapat diandalkan dalam kondisi yang menuntut.
Sifat-sifat Pengelupasan Diri Sendiri
Banyak bantalan rata bola dilengkapi dengan fitur pelumasan sendiri, seperti lapisan atau rongga yang penuh dengan lemak, menghilangkan kebutuhan untuk pelumasan eksternal.Hal ini mengurangi persyaratan pemeliharaan dan memperpanjang umur layanan bantalan, menghasilkan penghematan biaya dan efisiensi operasional.
Akomodasi Kesalahan Perataan
Berbeda dengan bantalan tradisional, yang membutuhkan keselarasan yang tepat untuk kinerja optimal, bantalan polos bola dapat mengakomodasi kesalahan keselarasan poros dan gerakan sudut.Fleksibilitas ini meminimalkan tekanan pada komponen dan memperpanjang umur mesin, terutama dalam lingkungan operasi yang dinamis.
Pertimbangan Utama untuk Memilih dan Menginstal
Meskipun bantalan rata berbentuk bola menawarkan banyak manfaat, pemilihan dan pemasangan yang tepat sangat penting untuk memastikan kinerja dan umur panjang yang optimal.
Persyaratan beban
Sebelum memilih bantalan rata bola, penting untuk menilai kondisi beban yang diantisipasi, termasuk beban radial dan aksial, serta kekuatan dinamis dan statis.Memilih bantalan dengan kapasitas beban yang tepat memastikan operasi yang dapat diandalkan dan mencegah kegagalan dini.
Kondisi Lingkungan
Pertimbangkan lingkungan operasi saat memilih bantalan rata bola, dengan mempertimbangkan faktor-faktor seperti suhu ekstrem, kelembaban, kontaminasi,dan paparan bahan kimia atau zat korosifMemilih bantalan dengan penyegelan yang tepat dan perawatan permukaan membantu mengurangi efek kondisi buruk dan memperpanjang umur layanan.
Bantalan polos bola, di antara bantalan osilasi lainnya, adalah elemen penting dalam berbagai sistem mekanis, memberikan fleksibilitas, keandalan, dan kinerja yang tak tertandingi.mobil, mesin industri, dan banyak lagi, bantalan ini sangat penting untuk menjaga operasi yang lancar dan fungsionalitas puncak.Insinyur dan teknisi dapat mengoptimalkan kinerja dan efisiensi sistem mereka dengan memahami prinsip-prinsip desain, aplikasi, keuntungan, dan faktor penting yang berkaitan dengan bantalan rata bola.Aku tidak tahu.
Jika Anda ingin membaca informasi lebih lanjut,Selamat datang untuk memesan:VIIPLUS
Kami memberikan nomor model: Standar No.JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150,JDBS-160,JDBS-180,JDBS-200,JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300.
| Nama artikel | Diameter dalam d | Diameter luar D | Lebar W | Sudut a | S-øD1 | l1 | l2 | Beban radial yang diizinkan Rd (kN) | Beban aksial yang diizinkan Td (kN) | Rd x V yang diizinkan (kN x m/min) | Jenis | CAD-Download | Penyelidikan |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | A | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | A | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | A | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | A | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | A | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | A | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | A | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | A | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | A | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | A | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | A | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | A | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | A | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | A | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | A | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | A | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | A | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B |
