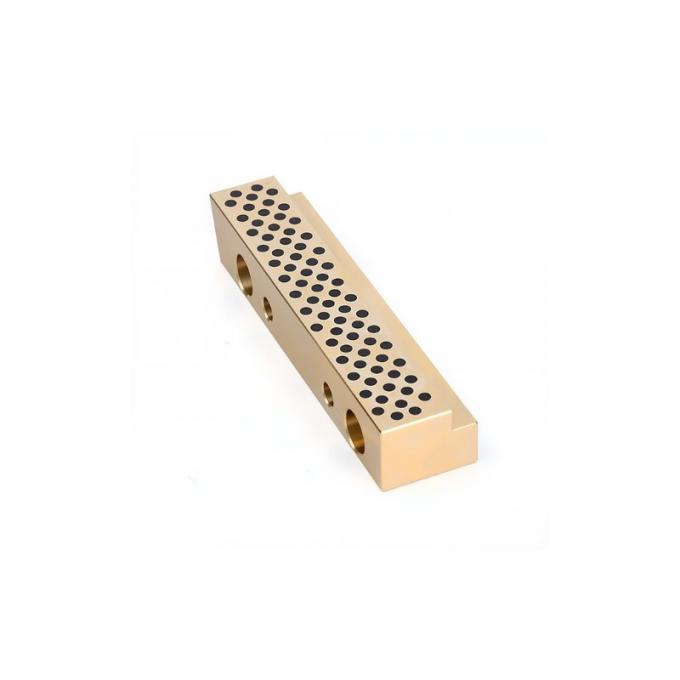

Pelat Geser Pelumas Diri 45 Derajat Untuk Stamping Logam Dies

Tempat asal Pelat Aus Pelumas Diri Buatan China
Nama merek bronzelube.com
Sertifikasi industry standards (VDI, JIS, NAAMS, SMC).
Nomor model Pelat Aus - Produk Cetakan dan Die SelfLube
Kuantitas min Order Pelat Keausan Perunggu & Suku Cadang Pelumas dibuat sesuai pesanan
Harga US$0.11 - US$21.11 / Pieces,NEGOTIABLE
Kemasan rincian Karton dengan label informasi yang bagus
Waktu pengiriman Dikirim dalam 3-20 hari kerja
Syarat-syarat pembayaran TT DI MUKA,L/C,WESTERN UNION
Menyediakan kemampuan Rakitan Toleransi Dimensi Manufaktur Bantalan Pelumas Sendiri

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
bantalan Pengecoran terus menerus Pelat Geser Jenis Bantalan pelumas padat, Mesin Cuci Bantalan Dorong
Kualitas Pelat Aus - Produk Cetakan dan Die SelfLube menggunakan Stamping logam mati, cetakan plastik, cetakan, mesin khusus dan alat berat
Fitur Produksi Pengecoran Bagian Pelat Keausan Perunggu Bahan Paduan tembaga: Pelumas padat khusus, dengan atau tanpa grafit pelumas sendiri.
Ukuran pelat aus tersedia dalam berbagai ukuran inci dan metrik standar konfigurasi khusus untuk ukuran khusus pola lubang atau pola grafit.
Harga Pabrik Bearing Bushing tiffany@viiplus.com Produsen Bushing Bantalan Pelumas Sendiri https://www.viiplus.com/
Menyorot manufactures wear plates industry standards (VDI, JIS, NAAMS, SMC). memproduksi pelat aus Menyorot Pelat Aus Perunggu, Pelumasan Sendiri - Paduan Kuningan Khusus
Menyorot Pelat Aus Perunggu, Pelumasan Sendiri - Paduan Kuningan Khusus Pelat Perunggu Terpasang Grafit Pelumas Sendiri Pelat dan Bantalan Aus Perunggu untuk Mesin Industri, produsen busing lengan perunggu, kami sering m
Bush Bearing Produsen Pemasok Eksportir plain bearings. bantalan biasa. Long, maintenance-free service, manufactures bushin
Cahaya Tinggi

Pelat Geser Pelumas Sendiri

,

Pelat Geser Pelumas Sendiri 45 Derajat

,

Plat Geser Dies Stamping Logam

Tinggalkan pesan
Deskripsi Produk

TokoPelat Geser Pelumas Sendiri 45 Derajat Internal Vdari bronzegleitlager.com untuk semua Jenis Pelat Geser Bebas Minyak Anda·2 Lubang Baut / 3 Lubang Baut / 4 Lubang Baut dan Komponen Panduan dari China.

Mekanisme baji miring biasa, penggeser umumnya melekat pada cetakan bawah, sehingga desain dan gerakannya relatif sederhana, tetapi dalam beberapa kasus, ketika penggeser dipasang pada cetakan bawah, pengumpanan dan pelepasan bagian-bagiannya tidak nyaman. , atau mempengaruhi realisasi fungsi lain dari cetakan, maka mekanisme baji gantung harus dipertimbangkan, sesuai dengan pergerakan penggeser, mekanisme baji miring dapat dibagi menjadi mekanisme baji miring datar dan mekanisme baji miring miring (badan cetakan dan permukaan kontak penggeser untuk kemiringan).

2, Nama baji miring

Kode - permukaan pemasangan kerja (W) - langkah (ST) - sudut baji miring (θ ) - mode tetap (K untuk pemosisian tombol, N untuk pemosisian pin)

3, Kelebihan dan kekurangan berbagai jenis wedges yang biasa digunakan

a,Baji miring horizontal: perlu untuk sepenuhnya mempertimbangkan masalah mengeluarkan bagian-bagiannya.

b, baji gantung: kemampuan kerja yang baik, tetapi tepi penelitian dan kesulitan yang cocok.

c, baji aksi ganda: menempati lebih banyak ruang, dan struktur kompleks, karena kekuatan cetakan memiliki dampak (alternatif baji putar).

4, desain goresan irisan miring cetakan baji miring harus mengekspresikan konten

1) sapuan penggeser baji miring: ST

2) Stroke baji miring: L

3) Stroke operasi baji miring: W

4) Stroke pelat tekan baji miring: C

5) Sudut baji miring:

6) Titik awal aksi inti tekan atas: P

7) Titik pertunangan panduan mati atas dan bawah: G


5, Mode kembali dari irisan geser

a) Musim semi

b) Karet poliuretan

c) silinder

d) Mata air nitrogen

e) Metode lain

Secara umum, pegas digunakan sebagai sumber gaya balik, tetapi metode pengembalian lainnya seperti silinder digunakan dalam kasus berikut.

a) goresan baji kemiringan relatif panjang, pegas tidak dapat memenuhi persyaratan pukulan

b) irisan miring aksi ganda, yang perlu diposisikan ulang.

Pertimbangan umum.

1) Saat memasang pegas dan silinder ke penggeser mati baji miring, sesuai dengan posisi pemasangannya, momen gerakan penggeser baji miring, penggeser yang disetel perlu mempertimbangkan hal-hal berikut untuk mendapatkan keseimbangan keseluruhan

a) Sedekat mungkin dengan permukaan pemandu geser (arah ketinggian)

b) Dipasang sedekat mungkin dengan rel pemandu di kedua ujung penggeser baji (arah horizontal)

(2) struktur cetakan harus dirancang untuk memperhitungkan premis bahwa pegas pemeliharaan atau silinder dapat diganti tanpa membongkar komponen besar cetakan.

6, prinsip menentukan kekuatan kembali dari penggeser baji miring

Cetakan baji miring horizontal

(Total berat baji geser * 1,0) atau lebih

Baji miring miring

(Total berat baji geser * 1,5) atau lebih

Untuk bagian dari irisan miring buatan sendiri, karena berbagai aspek yang terlibat, perlu mempertimbangkan masalah yang lebih komprehensif, di sini bukan deskripsi terperinci (khusus oleh pekerja dingin atau asisten emas untuk dijelaskan)

7, desain cetakan baji bevel standar

Dengan premis memiliki diagram proses bagian dan model digital 3D

dapat dirancang dengan langkah-langkah berikut.

1) Pertama, buat garis lurus normal ke lubang (lihat gambar di bawah)

2) Kedua, proyeksikan garis lurus pada bidang XY (pada dasar cetakan) untuk menentukan sudut baji bevel standar, sudut yang diukur sebenarnya adalah: 8°, tidak ada spesifikasi seperti itu dalam baji bevel standar, perkiraan adalah untuk mengambil spesifikasi yang sangat dekat: 10° bevel wedge.

b) Tentukan sudut penempatan swash wedge pada bidang cetakan

Sekali lagi proyeksikan garis proyeksi pada bidang YZ untuk menentukan sudut penempatan standar bevel wedge, nilai yang terukur adalah : 10° (perlu memperhatikan kapasitas alat mesin pengolah masing-masing perusahaan, apakah bisa diproses di sudut manapun atau memiliki persyaratan sudut khusus)


C) Tentukan tinggi pemasangan dan posisi swash wedge melalui penampang

1) Posisi pukulan ditentukan dan sudut dan posisi set mati cekung dan sudut anti-rotasi ditentukan secara akurat;

2) Baji ditempatkan sesuai dengan sudut penempatan pada dudukan mati dan posisi dudukan pukulan.


D) Pilih metode pemasangan pemegang pukulan sesuai dengan situasi sebenarnya dari die.

Dari sudut keseimbangan gaya pada baji geser, metode pemasangan yang paling ideal adalah mengontrol titik gaya pukulan sebanyak mungkin di tengah baji geser, dan metode pemasangan kursi pemasangan diatur sesuai dengan situasi aktual dalam kasus-kasus khusus;perkiraan posisi baji geser pada dudukan cetakan ditentukan sesuai dengan sudut pemasangan kursi pemasangan pukulan.


E) Menurut posisi tetap dan gambar penampang dari penggeser baji bevel dan kursi pemasangan pelubang, ketinggian pemasangan dan posisi bidang baji bevel ditentukan, dan ketinggian pemasangan dan ukuran koordinat bidang baji bevel adalah bilangan bulat ( 0 dan 5 di akhir) sejauh mungkin.


F) Ketika merancang die baji miring standar, hal-hal berikut ini harus dipertimbangkan karena pukulan baji miring telah diperbaiki.

Baji swash miring biasa.

Karena bagian yang bekerja dipasang pada die yang lebih rendah, harus dipertimbangkan bahwa bagian-bagian tersebut dapat diumpankan dengan lancar;goresannya harus memastikan bahwa itu tidak kurang dari lebar tepi flensa + jarak pemangkasan atau pukulan atau flanging bevel flens + 20 ~ 30mm (Catatan: 30mm jika itu adalah stamping otomatis, itu harus 50mm ketika dioperasikan secara manual)

Angkat langkah penggeser baji bevel.

Jarak dari flensa ke pemangkasan, meninju atau flanging baji bevel +20mm;


Pengangkatan baji miring memerlukan pertimbangan apakah komponen kerja yang dipasang pada penggeser (punch, blok pemangkas samping, blok flanging) mempengaruhi perakitan dan pembongkaran inti tekan;dan apakah ada ruang yang cukup untuk menggiling antara baji miring dan inti tekan.

G) Pembuangan skrap

(1) memo melalui lubang sebesar mungkin.

2) Terkadang untuk mencegah skrap dari pemblokiran, skrap dari lubang meninju samping perlu meningkatkan perangkat material atas.

(3) coran untuk merancang skrap geser di atas lubang untuk sepenuhnya mempertimbangkan lebar ukuran maksimum skrap jika terjadi setelah rotasi.

(4) Jika skrap terlalu panjang, pertimbangkan untuk menambah pisau skrap untuk mencapai luncuran yang mulus dari skrap dan meningkatkan kekuatan cetakan.

5) Untuk menggunakan pin ejektor fleksibel cembung (cekung) mati dalam kasus berikut.

a) untuk membuat skrap meluncur keluar sepotong demi sepotong.

b) ingin mengontrol keadaan memo saat jatuh.

6) Jika ada rebound dari memo.

a) pisau ke dalam cetakan jumlahnya menjadi besar.

b) perlu memasang perangkat ejektor bekas.

7) Kasus-kasus berikut perlu meningkatkan perangkat panduan.

a) tidak ada ruang kosong di sisi pembuangan limbah, itu harus diubah menjadi jatuh vertikal ke arah sudut kanan, dengan bukaan vertikal setidaknya dua kali diameter pukulan.

b) Jika lubang dilubangi di kedua sisi secara bersamaan, perlu untuk menambah pin pembagi.


H) Klasifikasi penekan mati baji diagonal standar.

Pers digunakan untuk mencegah posisi dan deformasi bagian, dan dapat dibagi menjadi tiga jenis sesuai dengan bentuk dan jumlah arah tindakan.

a) Inti bahan kompresi atas

Keuntungannya adalah: gaya kompresi relatif besar, jadi Anda tidak perlu khawatir tentang deformasi bagian;dekat dengan dinding vertikal dan dekat ujung dinding samping, dipisahkan oleh inti tekan atas.

b) Inti kompresi sisi baji miring

c) Bahan kompresi samping dan bahan kompresi positif berbagi

Kekuatan kompresi yang tidak memadai dari bahan kompresi samping.

Bagian yang tidak stabil.

bahan tekan positif harus ditekan 10mm lebih awal dari bahan tekan samping pada bagian tersebut.


I) Pemosisian dan kekuatan anti-lateral dari irisan miring

(b) Baji bevel memiliki dua jenis pemosisian pin dan pemosisian kunci.

(b) Pemangkasan sisi dan flensa, dengan bahan yang lebih tebal memerlukan tindakan untuk mencegah gaya lateral.


Ukuran dan bentuk untuk mencegah gaya lateral.

Penambahan perangkat pemandu.

Diterjemahkan dengan www.DeepL.com/Translator (versi gratis)



oilless bushing self lubricating graphite sliding plate lubricant

Pelat Geser Bebas Minyak - Pelat Geser Bebas Minyak Dengan Lubang Pelumas

Paduan tembaga Pelumas padat khusus

Pelat Geser Bebas Minyak (10mm)

Pelat Geser Bebas Minyak untuk penggunaan universal di banyak aplikasi kering seperti die/mould, mesin, otomatisasi, konstruksi, mobil.Bebas Minyak adalah pelumasan sendiri dan bekerja tanpa minyak.

(Kuningan Kekuatan Tinggi / Paduan Tembaga + Pelumas Padat)



Pelat Keausan Perunggu Pelumas Sendiri, pelat geser perunggu, pelat geser, pelat geser bebas minyak.
Banyak pelat geser bebas minyak perunggu yang dikerjakan sepenuhnya dengan pelat aus paduan tembaga yang kami produksi dapat melumasi sendiri.Ini dicapai dengan proses menancapkan pelat perunggu dengan sumbat grafit.Kami menawarkan rangkaian lengkappasang bantalan grafit.Informasi lebih lanjut tentang bagian terpasang grafit kami dapat ditemukan di sini.



Pelat Aus - Produk Cetakan dan Die SelfLube, perunggu grafit terpasang Pelat geser bebas minyak dengan pelat aus paduan tembaga tersedia dalam berbagai ukuran yang lebih luas.



konfigurasi khusus untuk ukuran khusus, pola lubang, atau pola grafit. dibuat di cina.Cast Bronze Wear Plate Pelat geser bebas minyak dengan paduan tembaga


Pelat Keausan Perunggu Cor kami diproduksi dengan metode yang dikenal sebagai pengecoran kontinu.Struktur butiran halus yang diperoleh melalui pengecoran kontinu hampir menghilangkan cacat pengecoran yang terkait dengan metode pengecoran statis.Struktur padat ini bebas dari porositas yang pada gilirannya memperpanjang umur perkakas Anda.







Pelat Keausan Pelumas Mandiri Pelat geser bebas minyak dengan paduan tembaga Panduan Geser Cam, PLUG GRAPHITE BRONZE BUSHINGS Lamina gib slide bebas perawatan Bantalan Biasa.



Mudah dipasang, sangat tahan lama.Desainnya yang dioptimalkan memungkinkan pemasangan yang mudah, pengoperasian dengan kebisingan rendah, penghematan ruang, dan masa pakai yang lebih lama untuk busing perunggu.

Elemen geser/komponen Cam/unit Cam/Komponen cetakan plastik

Bantalan Pelumas Diri Logam Perunggu Padat |Bushing Perunggu Bergelang

Bantalan Lengan Perunggu Cor (Polos).Ukuran stok bantalan geser standar.

Standar ini memberikan penghematan yang siap pakai untuk sebagian besar aplikasi

Casting Tin Bronze SAE 620 C90300 Perunggu Bushing



C90300 BRONZE GRAPHITE BUSHINGS adalah paduan tanpa timbal "HIJAU"
BUSHING Perunggu Timah – Navy G QQC-390B Tipe II dan Tipe III
CDA 903 SAE 620 88-8-0-4 ASTM B505



Pengecoran Timah Perunggu SAE 620

Elemen

Cu(1,2)

Pb

Sn

Zn

Fe

P(3)

ni(4)

Al

S

sb

Si

Min (%)

86



7.5

3













Maks (%)

89

0,3

9

5

0.2

0,05

1

0,005

0,05



0.2






Casting Tin Bronze C90300 Bushings


VIIPLUS CAST BRONZE BUSHING dari C90300memberikan kualitas dan kinerja yang unggul.Pengecoran terus menerus mencapai akepadatan tinggistruktur butir, bebas dari porositas, menghasilkan pengurangan keausan pahat dan penolakan komponen.
Batangan padat diisi dengan penambahan 13" dan panjang 105", dan tersedia dalam ukuran panjang dan tidak standar lainnya.Pertimbangkan batang untuk digunakan saat Anda membutuhkan bantalan khusus, bantalan untuk prototipe, atau untuk perbaikan darurat.



Komposisi kimia





Elemen

Cu(1,2)

Pb

Sn

Zn

Fe

P(3)

ni(4)

Al

S

sb

Si



Min (%)

86.0



7.5

3.0















Maks (%)

89.0

0,30

9.0

5.0

0,20

0,05

1.0

0,005

0,05

0,20

0,005















C90300 TIN BRONZE Bushing.



Paduan Tembaga, Kuningan, dan Perunggu dariVIIPLUS INTERNATIONAL



Nilai:

BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)

UNS (C62500, C83600, C84400, C86200, C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)

BS EN (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S).

Proses Mfgr: Pengecoran Sentrifugal, Pengecoran Kontinu.

Formulir: Round Bar, Hex Bar, Square Bar, Rectangles Bar, Pipa, Hollow Bar, Hex Hollow Bar, Square & Rectangle Hollow Bar, Bushings, Rings (Sesuai kebutuhan) Dll





Spesifikasi & Aplikasi Terkait untuk Paduan Tembaga Pengecoran Umum

Deskripsi paduan

Spek Amerika

Spek Amerika

Spesifikasi Jerman

Spek Inggris.

Aplikasi Bahan Khas

UNS

SAE

paduan

paduan

Cu85 Sn5 Zn5 Pb5
Gunmetal bertimbal

C83600 ( CDA 836)

40

CuSn5ZnPb

LG2

Komponen pompa, roda gigi kecil, bantalan, impeler, flensa, katup tekanan rendah, dan alat kelengkapan.

Cu83 Sn3 Zn8 Pb6
Gunmetal bertimbal

C84400 (CDA 844)

-

CuSn2ZnPb

*LG1

Bantalan tugas ringan, perangkat keras umum, perlengkapan, katup tekanan rendah, dan perlengkapan.

Cu63 Al6 Fe3 Mn3 Zn25

C86300 (CDA 863)

430B

-

-

Paduan kekuatan tinggi tugas berat untuk roda gigi, Cams, bantalan beban berat kecepatan lambat, mur sekrup.

Cu88 Sn8 Zn4
Perunggu Timah

C90300 ( CDA 903)

620

-

-

Bearing, bushing, ring piston, komponen katup, ring seal, fitting uap, dan roda gigi.

Cu88 Sn10 Zn2
Perunggu Timah

C90500 ( CDA 905)

62

CuSn10Zn

*G1

Pompa laut, katup, bantalan, busing, cincin piston, alat kelengkapan uap, dan roda gigi.

Cu89 Sn11
Perunggu Timah

C90700 ( CDA 907)

65

CuSn12

*PB1

Roda gigi tugas berat, bantalan beban tinggi, busing, dan roda cacing.

Cu88 Sn6 Zn4 Pb2
Perunggu Timah Bertimbal

C92200 ( CDA 922)

622

-

LG3

Katup, alat kelengkapan, bagian tekanan hidrolik dan uap tekanan sedang untuk digunakan hingga 550 F (287 C)

Cu87 Sn11 Ni2
Perunggu Timah Bertimbal

C92500 ( CDA 925)

640

CuSn12Ni

CT2

Roda gigi, roda cacing - Ketahanan goncangan yang baik, cincin sinkronisasi otomotif.

Cu87 Sn11 Pb2
Perunggu Timah Bertimbal

C92700 ( CDA 927)

63

CuSn12Pb

LB3

Bantalan tugas berat, ring piston, komponen katup, alat kelengkapan uap, roda gigi.

Cu83 Sn7 Zn3 Pb7
Perunggu Timah Bertimbal

C93200 ( CDA 932)

660

CuSn7ZnPb



Bantalan utilitas umum, busing, dan pelat aus untuk kecepatan dan tekanan sedang.

Cu85 Pb10 Sn5
Perunggu Timah Bertimbal Tinggi

C93500 ( CDA 935 )

66

-

LB4

bantalan kecepatan tinggi, busing, pemuatan ringan kecepatan tinggi, dan suku cadang bertekanan ringan.

Cu80 Pb10 Sn10
Perunggu Timah Bertimbal Tinggi

C93700 ( CDA 937)

64

CuPb10Sn

LB2

Bantalan untuk kecepatan tinggi dan tekanan berat, suku cadang pompa, coran tekanan-ketat.

Cu78 Pb15 Sn7
Perunggu Timah Bertimbal Tinggi

C93800 ( CDA 938)

67

CuPb15Sn

LB1

Bantalan turbocharger, bantalan untuk servis umum dan tekanan sedang, aplikasi kereta api.

Cu87 AI10 Fe3
Aluminium Perunggu

C95400 ( CDA 954)

-

CuAI10Fe

-

Bantalan kekuatan tinggi, ring, roda gigi, cacing, pelat aus, dudukan katup, dan pemandu.

Cu81 AI10 Ni5 Fe4
Ni Aluminium Perunggu

C95500 ( CDA 955)

-

CuAI10Ni

-

Bantalan kekuatan tinggi, suku cadang tahan korosi, pemandu katup pesawat, dan kursi.

Cu80 AI10 Ni6 Fe4
Ni Aluminium Perunggu

C95800 ( CDA 958)

-

CuAl10Ni

AB2

Bagian tahan korosi air asin anti-fouling dan perangkat keras kelautan umum.

Fosfor Perunggu Kelas I

C54400



CuSn4

PB101







Fosfor Perunggu Kelas I

C54400

CuSn4

PB101

Perunggu Fosfor Kelas II

C51000

CuSn5

PB102

Perunggu Fosfor Kelas III

C51900

CuSn6

PB103

Perunggu Fosfor

C52100

CuSn8

PB104





Sebagai pabrik produksi paduan tembaga khusus profesional, perusahaan mengontrol komposisi kimia, sifat mekanik, sifat fisik, dan sifat material lainnya dengan standar internal yang ketat.


Perusahaan memproduksi paduan perunggu yang sesuai sesuai dengan standar merek yang relevan dari Cina dan negara-negara asing, dengankinerja yang sangat baik dan waktu pengiriman yang singkat.


Merek produk perusahaan yang ada: qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn8006Zn6 Pb,93, dll.


Sesuai dengan standar nasional, standar Amerika, standar Jerman, dan standar pelanggan lainnya untuk custom.

Jenis produk: batang tembaga, tabung tembaga, termasuk tabung berbentuk, batang.



Produk & Pemasok bantalan silinder



Deskripsi Produk: Bushing Perunggu Mangan

Produk ini terbuat dari kuningan berkekuatan tinggiCuZn25Al6Fe3Mn3dengan formula khusus, yang memiliki sifat mekanik yang tinggi,kinerja pengecoran yang baik, dan ketahanan korosi yang baikdi udara, air tawar, dan air laut.Produk ini banyak digunakan dalam mesin pengecoran kontinu, mesin pertambangan, kapal, turbin gas, dan sebagainya.



Bantalan & Bushing


Bantalan adalah bagian penting dari turbin uap, yang dibagi menjadi bantalan pendukung radial dan bantalan dorong.Mereka digunakan untuk menanggung semua gravitasi rotor dan menentukan posisi rotor yang benar di dalam silinder.



VSB-50W Washer Solid Bronze Metallic Self-lubricating Bearings



VSB-50 adalah bahan bantalan pelumas diri yang terdiri dari akualitas tinggibantalan perunggu dengan kantong berisi pelumas padat dan lapisan tipis pelumas padat di atas permukaan bantalan untuk membantu proses running-in.VSB-50bebas perawatanbantalan, tanpa perlu pelumasan dengan oli atau gemuk, direkomendasikan untuk bantalan besar.memiliki koefisien gesekan yang rendah



Keterangan



Paduan tembaga bertatahkan bantalan pelumas diri(kata asing deva. Glide) didasarkan pada substrat paduan tembaga, pada permukaan gesekan menurut proporsi tertentu untuk mengebor ukuran yang sesuai, disusun secara teratur beberapa lubang (diameter phi d 200 mm atau kurang) atau lubang buta (diameter phi d > 200 mm), tertanam di dalam lubang dengan pelumas padat pelumas yang unik dengan pemesinan presisi dari jenis bantalan pelumasan sendiri berkinerja tinggi.

Ini menembus batasan bantalan biasa tergantung pada pelumasan film oli, sangat cocok untuknon-minyak, suhu tinggi, beban tinggi, kecepatan rendah, anti-fouling, anti-korosi, anti-radiasi, serta infiltrasi larutan air atau vakum dan tidak ada pelumasan minyak atau pelumasan yang sulit di bawah kondisi kerja khusus.



Karakteristik



VSB-50W WASHER Mesin cuci dorong PAW



--Cocok untukkecepatan rendah, beban beratatau kondisi gerakan intermiten, film minyak pelumas tidak dapat membentuk atau mempertahankan kesempatan;

——Cocok untuk lingkungan kerja atau pembatasan struktur mekanis, sulit untuk memasok kesempatan pelumasan oli;

——Cocok untuk kejadian di mana beban impak mudah terjadi dalam pekerjaan;

——Cocok untuk berputar, bolak-balik, berayun dan linier dan bentuk gerakan lainnya dan perlu sering memulai atau di bawah kesempatan memulai beban tinggi;

--Cocok untukpekerjaan suhu tinggi atau rendah, atau kisaran suhu lingkungan dari kesempatan besar;

--Cocok untuksiklus perawatan yang panjang atau biaya perawatan yang tinggi,membutuhkan masa pakai yang lama dari kesempatan bantalan;

——Ketahanan korosi yang baik dapat digunakan dalam air laut dan cairan atau gas kimia lainnya dan media korosif lainnya;

——Tidak ada penyerapan air, stabilitas dimensi yang baik, kekuatan mekanik yang tinggi, dengan konduktivitas termal yang baik;

——Di bawah kondisi beban sedang, kecepatan sedang, pelumasan, pelumasan campuran dapat dicapai, memperpanjang masa pakai;



Struktur



Bahan VSB-50W WASHER terbuat dariperunggu cor yang kuatberbahan dasar logam dengan pelumas padat khusus yang disematkan.Logam dasar tahanbeban tinggi dan pelumas padat memberikan pelumasan sendiri.Bantalan menunjukkan kinerja yang sangat baik tanpa pra-pelumasan dalam kondisi ekstrimsuhu tinggi / rendah dengan kecepatan rendah.Bahan ini memberikan solusi bantalan bebas perawatan, terutama untuk:beban tinggi, intermiten gerakan berosilasi.



Data teknis



Nilai

50#

50S1

50S2

50S3

650S5

Bahan

CuZn25AI5Mn4Fe3

CuSn5Pb5Zn5

CuAI10Ni5Fe5

CuSn12

CuZn25AI5Mn4Fe3

Kepadatan

8

8.9

7.8

8.9

8

Kekerasan

210

70

150

75

235

Daya tarik

750

250

500

270

800

Kekuatan hasil

450

90

260

150

450

Pemanjangan

12

13

10

5

8

Koefisien ekspansi linier

1.9×10-5/℃

1,8×10-5/

1.6×10-5/℃

1,8×10-5/

1.9×10-5/℃

Suhu Maks.

-40~+300℃

-40~+400℃

-40~+400℃

-40~+400℃

-40~+300℃

Beban dinamis maksimum

100

60

50

70

120

Kecepatan maks (Kering)

15

10

20

10

15

N/mm²*m/s (Pelumasan)

200

60

60

80

200

Deformasi kompresi

< 0,01 mm

< 0,05 mm

<0,04mm

< 0,05 mm

< 0,005mm





Komposisi Kimia



Nomor produk.

Komposisi Kimia

TOB 050

Cu

Zn

Al

Fe

M N

Si

Ni

Sn

Pb

60~66

22~28

5.0~8.0

2.0~4.0

2.5~5.0

<0.1

<0,5

<0.2

<0.2



Ketersediaan

Bentuk bantalan tersedia dalam dimensi standar

· Semak silindris

· Semak bergelang

· Pelat geser





Bentuk bantalan dibuat sesuai pesanan: bentuk standar dalam dimensi khusus, mesin cuci dorong, mesin cuci dorong bergelang, setengah bantalan, bentuk khusus yang diperoleh dengan stamping atau deep drawing, desain bantalan yang disesuaikan



Aplikasi Khas



  • Pemeliharaan air dan industri tenaga air

  • Mesin hidrolik: geser dukungan pesawat gerbang baja hidrolik, bantalan roda tetap gerbang pesawat, bantalan engsel gerbang radial, bantalan kerekan hidrolik, bantalan katrol, bantalan roda transmisi;

  • Turbin: lengan poros pisau pemandu (panduan, pemandu, pemandu), lengan poros roda, lengan poros pin (pin batang penghubung, pin batang dorong dan tarik, pin piston relai), pelat cincin anti-aus (cincin dorong), anti-aus blok, kontrol ubin ringside, dll.

  • Industri metalurgi: mesin continuous casting, mesin die-casting, tension leveler, rolling mill, conveyor bearing, roll-cut shear (gunting bilateral, gunting panjang tetap pada skateboard), dll.

  • Lainnya: mesin pertambangan, mesin kapal (jangkar) untuk bagian geser, mesin minyak, mesin tekstil, mesin konstruksi, transportasi pengangkat (mengangkat lengan poros pendukung), jalur produksi kendaraan, cetakan otomatis, industri ringan, mesin, industri peralatan mesin, peralatan pengisian , meninju peralatan sekitarnya dengan bantalan, mesin plastik, mekanisme penjepitan mesin cetak injeksi, mekanisme ekstrusi, turbin, instrumen dan meter, sakelar otomatis tegangan tinggi, perapian, engsel pintu, oven pengering, panggangan, dan terowongan pengeringan mesin kertas, tungku suhu tinggi dengan bantalan, tenaga angin dan industri dan bidang lainnya, dan mesin industri dan pertanian lainnya.





Bushing, Bantalan Pelumas, Bantalan Komposit, Bantalan Logam, Bantalan Kompresor, Polimer Logam, Luka Filamen, Bantalan Polos, Bantalan Flange, Bantalan Polimer, Bushing Flange, Bantalan Pompa, Semak Bergelang, Pelat Dorong, Bantalan Industri
