| Nama merek: | viiplus |
| Nomor Model: | bantalan soliding |
| Moq: | Dapat dinegosiasikan |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | T / T, Western Union |
| Kemampuan Penyediaan: | steker bantalan grafit, Cina, produsen, pemasok, pabrik, grosir, Bantalan Jurnal Logam, Bantalan Pel |

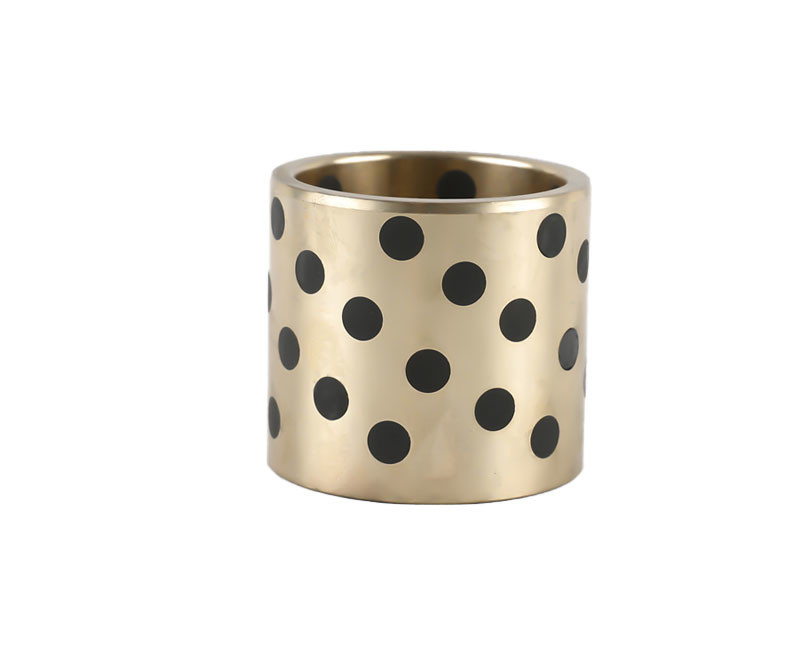

Memperkenalkan bushing MPBZ10-12 tertanam pelumas padat kami, dibuat dari paduan kuningan berkualitas tinggi. Bushing ini menonjol karena kombinasi unik antara daya tahan dan sifat self-lubricating.
Pelumas padat yang tertanam di dalam bushing memastikan pengoperasian yang lancar dan andal tanpa perlu pelumasan rutin. Fitur ini secara signifikan mengurangi persyaratan perawatan dan memperpanjang umur bushing, menjadikannya solusi hemat biaya untuk berbagai aplikasi industri.
Material paduan kuningan yang digunakan dalam konstruksi bushing ini memberikan ketahanan korosi dan daya tahan aus yang sangat baik. Hal ini, dikombinasikan dengan desain bushing yang direkayasa secara presisi, memastikan kesesuaian yang sempurna dan kinerja optimal bahkan di lingkungan yang paling menuntut.
Apakah Anda mencari bushing pengganti untuk suku cadang yang aus atau membutuhkan solusi yang andal untuk peralatan baru, bushing MPBZ10-12 tertanam pelumas padat kami adalah pilihan yang tepat. Hubungi kami hari ini untuk mempelajari lebih lanjut atau untuk melakukan pemesanan. Tim ahli kami selalu siap membantu Anda dengan kebutuhan bushing Anda.
| Tipe | Lurus | Material Bushing | Kuningan Impregnasi Grafit |
|---|---|---|---|
| I.D. d(mm) | 10 | O.D. D(mm) | 14 |
| Panjang Keseluruhan L(mm) | 12 | Rentang Nilai PV Maksimum yang Diizinkan(N/mm2•m/s) | 1.1～2.0 |
| Nilai PV Maksimum yang Diizinkan(N/mm2•m/s) | 1.65 | Beban Maksimum yang Diizinkan(N/mm2) | 29 |
| Kecepatan Maksimum yang Diizinkan(m/s) | 0.5 | Pemasangan Lubang Pas | H7 |
| Rentang Suhu Pengoperasian(℃) | -40～150 | Rentang Suhu Pengoperasian (Tanpa Pelumasan) Min | -40 |
Paduan kuningan tarik tinggi tertanam pelumas padat
Kuningan kuningan berkekuatan tinggi
| Nomor Part | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
■Tabel 1
| D | O.D. m6 (*1) | Diameter Rumah H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Nomor Part | L | MPBZ | MPBZU | |||||||||||||||||||||
| Tipe | dF7 | Dm6 (*1) |
Ketebalan (N) | *Sekrup Penahan Rotasi (Referensi) | Dm6 (*1) |
Ketebalan (N) | ||||||||||||||||||
| MPBZ MPBZU *Dimensi L dalam ( ) hanya tersedia untuk MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
| Tipe | Lurus | Material Bushing | Kuningan Impregnasi Grafit | Rentang Nilai PV Maksimum yang Diizinkan(N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Nilai PV Maksimum yang Diizinkan(N/mm2•m/s) | 1.65 | Beban Maksimum yang Diizinkan(N/mm2) | 29 | Kecepatan Maksimum yang Diizinkan(m/s) | 0.5 |
| Pemasangan Lubang Pas | H7 |
Silakan periksa tipe/dimensi/spesifikasi dari bagian MPBZ10-12 dalam seri Bushing Bebas Oli - Paduan Kuningan, Lurus, I.D. F7 (bushing tanpa oli China).
Berbagai paduan yang terdiri dari lebih dari dua elemen disebut kuningan khusus. Seperti aluminium, timbal, timah, mangan, nikel, besi, komposisi silikon dari paduan tembaga, kuningan berkekuatan tinggi adalah salah satunya. Kuningan berkekuatan tinggi memiliki ketahanan aus yang kuat, kuningan berkekuatan tinggi, kekerasan, ketahanan korosi kimia yang kuat. Ada juga sifat mekanik permesinan yang sangat unggul. Kuningan berkekuatan tinggi sering digunakan untuk memproduksi lembaran, batang, batang, pipa, bagian pengecoran, dll. Komposisi kimia
Rumus kimia kuningan berkekuatan tinggi adalah ZCuZn25Ai6Fe3Mn3, yang mengandung sekitar 65% tembaga dan 25% seng. Aluminium meningkatkan kekuatan, kekerasan, dan ketahanan korosi kuningan. Ada tiga jenis kuningan pada suhu kamar: kuningan dengan kandungan seng di bawah 35%, dan mikrostruktur pada suhu kamar terdiri dari larutan padat A fase tunggal, yang dikenal sebagai kuningan A.
aplikasi kuningan sangat luas, pengecoran yang terbuat dari bantalan dan bushing, domestik sekarang terutama terbuat dari kuningan berkekuatan tinggi untuk matriks bantalan tanpa oli pelumasan padat (selanjutnya disebut sebagai bantalan hiasan padat), adalah menggunakan kuningan Gao Ligao kekuatan sebagai matriks, dan menyematkan pengisi polimer silinder yang diatur secara radial untuk bahan gesekan (seperti untuk grafit, 2 - molibdenum, etilena, oli, dan pelumas lainnya), keunggulannya terletak pada terbuat dari paduan tembaga dan bahan anti-gesekan non-logam memiliki keunggulan komplementer masing-masing, tidak hanya memiliki kapasitas dukung yang tinggi, dan terobosan - garis pada pelumasan gemuk bantalan film oli, mencapai pelumasan tanpa oli, Pelumasan padat yang tertanam mudah membentuk film pelumasan, yang memainkan peran besar dalam meningkatkan kinerja gesekan dan keausan, dan stabil, andal, dan hemat biaya. Dibandingkan dengan bantalan tanpa oli komposit, ia memiliki keunggulan dari kemampuan mesin yang baik, presisi tinggi, kapasitas dukung yang kuat, dan ketahanan aus yang baik. Panduan panduan self-lubricating dapat digunakan di banyak bidang seperti sambungan mesin teknik, seperti ekskavator, scraper penambangan, bor putar, truk pompa beton, mesin bor batu, kerekan, derek pelabuhan, dll., dan mesin metalurgi mesin pengecoran, mesin konservasi air, mesin transportasi, pabrik penggulung, mesin peniup botol, mesin film yang ditiup, injeksi mesin cetak cross-clamping differential, mekanisme ban, balok keseimbangan trailer, sakelar vakum, dll.
Bidang aplikasi:
1. Bantalan khusus untuk mesin konstruksi
2. Bantalan khusus untuk mesin cetak injeksi
3. Bantalan khusus untuk cetakan
4. Mobil: kompresor AC, pompa bahan bakar, girboks, peredam kejut, motor starter, dll
5. Komponen hidrolik: pompa roda gigi, pompa piston, pompa baling-baling, kompresor, silinder oli, dll
6. Logistik dan mesin pelabuhan: mesin logistik luar ruangan seperti truk bergerak, stacker, truk platform pengangkat, dan mesin pelabuhan
7. Mesin stamping, penempaan, dan pengepresan
8. Mesin pertanian: mesin pemanen kombinasi, penanam benih, baler jerami, penggiling, traktor dan silinder lain, sistem suspensi, bagian sambungan dan bagian lain yang tidak dapat diisi bahan bakar atau sulit membentuk film oli
9. Peralatan kantor: mesin faksimili, mesin fotokopi, penghancur kertas, pemindai, printer dan bagian sambungan dan gerakan bolak-balik lainnya
10. Mesin makanan
11. Fasilitas energi: energi baru yang ramah lingkungan seperti pembangkit listrik tenaga angin, pembangkit listrik tenaga surya, pembangkit listrik tenaga konservasi air dan penggunaan nyaman lainnya
12. Peralatan kebugaran dan hiburan
| Model/merek yang sesuai | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | baja+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | baja+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | baja+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| komposisi kimia | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| kepadatan(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| kekerasan (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Kekuatan tarik (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| perpanjangan (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Koefisien ekspansi linier | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Penggunaan suhu(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Beban dinamis maksimum(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Kecepatan linier maksimum(m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Nilai PV pelumasan maksimum (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Jumlah deformasi kompresi permanen (300N/mm²) |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
