| Nama merek: | VIIPLUS |
| Nomor Model: | Deep Groove Ball Bearing |
| Moq: | Dapat dinegosiasikan |
| harga: | Price Graphite Wear Plate Parts Factory Price |
| Ketentuan Pembayaran: | T / T, Western Union |
| Kemampuan Penyediaan: | Bronze Bushings Online • Produsen Bantalan Geser • Pemasok Bushing Pelumas Sendiri |

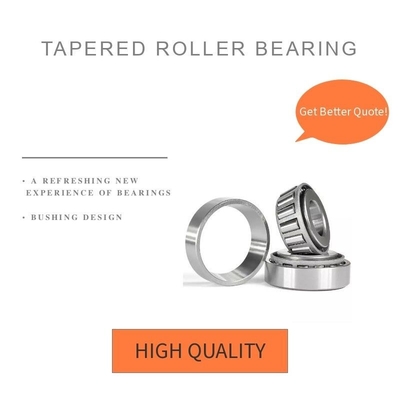

Bantalan roller kerucut L 68149/111, yang termasuk dalam kategori baris tunggal, adalah komponen yang dirancang dengan presisi untuk menangani beban radial dan aksial dalam berbagai aplikasi industri.Bantalan ini memiliki desain kerucut yang memungkinkan distribusi beban yang merata di atas rol, menghasilkan peningkatan kapasitas bantalan dan umur layanan yang lebih lama.
Bantalan roller kerucut L 68149/111 biasanya digunakan di industri otomotif, konstruksi, pertambangan, dan mesin berat di mana beban tinggi dan presisi sangat penting.Konfigurasi satu baris memastikan desain kompak dan pemasangan yang mudah sambil mempertahankan kekuatan dan stabilitas yang diperlukan.
Bantalan ini terbuat dari bahan berkualitas tinggi yang memberikan ketahanan aus, daya tahan, dan perlindungan korosi yang sangat baik.Roller dan jalur raceway yang tepat dihancurkan untuk memastikan operasi yang lancar dan mengurangi gesekan, yang lebih meningkatkan kinerja dan efisiensi bantalan.
Secara keseluruhan, bantalan rol kerucut L 68149/111, berbaris tunggal, menawarkan solusi yang dapat diandalkan dan hemat biaya untuk aplikasi yang menuntut presisi, kekuatan, dan daya tahan.
Browse Part Number L68149 - L68111, Tapered Roller Bearings - TS (Tapered Single) Imperial in The China Company catalog including Part Number, Item Name, Description, Series, Cone Part Number,Nomor Bagian Cangkir, Unit Desain,d - Bor,D - Cup Diame Luar
Bantalan rol kerucut, baris tunggal, bantalan bola alur dalam toko. bantalan kami dirancang untuk berjalan tenang, menangani kecepatan tinggi, dan memiliki bantalan polos dengan pelumas premium.Situs Web Kami:https://www.bearingface.com
Bantalan rol kerucut, baris tunggal
| d |
34.987 mm
|
|
|---|---|---|
| D |
59.975 mm
|
|
| T |
15.875 mm
|
|
| d1 |
≈ 48,4 mm
|
|
| B |
16.764 mm
|
|
| C |
11.938 mm
|
|
| r1,2 |
Min. 3,5 mm
|
|
| r3,4 |
Min. 1,3 mm
|
|
| a |
13.416 mm
|
Bantalan rol kerucut baris tunggal dirancang untuk mengakomodasi beban gabungan, yaitu beban radial dan aksial yang bertindak secara bersamaan.Garis proyeksi jalur raceways bertemu di titik umum pada sumbu bantalan untuk memberikan aksi rolling yang benar dan oleh karena itu momen gesekan rendah selama operasiKapasitas beban aksial bantalan roller kerucut meningkat dengan peningkatan sudut kontak α. Ukuran sudut kontak.

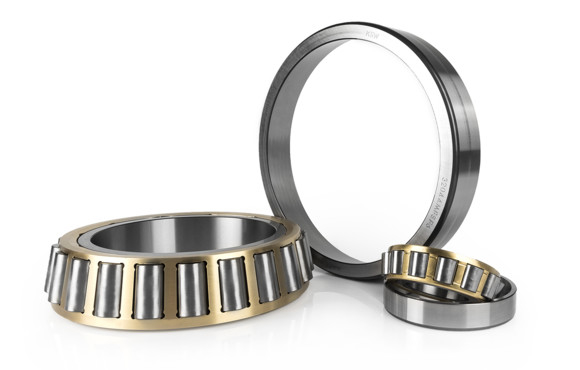

Bantalan kerucut berbaris tunggaldapat dibongkar, cincin dalam dengan kandang dan elemen roller dan cincin luar dirakit secara terpisah.gesekan rendah dan kemampuan untuk mengirimkan beban aksial radial dan satu arah yang tinggi.
Intensitas beban aksial yang ditransmisikan tergantung pada ukuran sudut kontak.
Peraturanbaris tunggalbantalan kerucut diproduksi dalam dimensi metrik dan inci.
Bantalan diproduksi dengan akurasi normal, untuk kursi yang lebih menuntut dalam hal akurasi, atau kursi dengan frekuensi rpm yang lebih tinggi, bantalan dengan akurasi berjalan yang lebih tinggi digunakan.
| Rating beban dinamis dasar | C |
40.6 kN
|
|---|---|---|
| Rating beban statis dasar | C0 |
44 kN
|
| Batas beban kelelahan | Pu |
4.5 kN
|
| Kecepatan referensi |
9000 r/menit
|
|
| Kecepatan pembatas |
11000 r/menit
|
|
| Faktor perhitungan | e |
0.43
|
| Faktor perhitungan | Y |
1.4
|
| Faktor perhitungan | Y0 |
0.8
|
| Da |
maksimal 41 mm
|
|
|---|---|---|
| db |
Min. 47 mm
|
|
| Ya. |
Min. 52 mm
|
|
| Ya. |
maksimal 53 mm
|
|
| Db |
Min. 56 mm
|
|
| Ca |
Min. 3 mm
|
|
| Cb |
Min. 3,5 mm
|
|
| ra |
maksimal 3,5 mm
|
|
| rb |
maksimal 1,3 mm
|
Berbagai jenis bantalan roller bergaris tunggal memiliki jalur lari sudut dari cincin dalam dan luar dan sudut kontak yang menghasilkan transfer kekuatan.beban aksial selalu mendorong beban radial dan sebaliknya, itulah sebabnya bantalan roller kerucut selalu dikombinasikan dengan bantalan kedua.mereka dapat selain gaya radial juga menyerap gaya aksial dan gabungan dan sangat cocok untuk kecepatan menengah hingga tinggi. Berkas roller berbaris baris tunggal dapat dibongkar yang memfasilitasi perakitan terpisah dari cincin dalam dan luar.
The general dimensions of the single row tapered roller bearings are standardised by ISO 355 (Tapered roller bearings - Boundary dimensions and series designations) and DIN 720 (Rolling Bearings - Tapered roller bearings)Bantalan inci sesuai dengan ANSI/ABMA Standard 19.2 (Tapered Roller Bearings - Radial Inch Design).
viiplus membedakan antara kecepatan batas kinematik nG dan kecepatan referensi termal nth.Kecepatan kinematik yang membatasi adalah nilai batas mekanik praktis dan didasarkan pada kekuatan kelelahan mekanik bantalan rolling sebagai fungsi dari situasi instalasinya dan pelumasanKecepatan batas tidak boleh melebihi bahkan dalam kondisi operasi yang optimal tanpa konsultasi sebelumnya dengan KRW.
Kecepatan referensi termal mewakili keseimbangan antara panas yang dihasilkan di bantalan dengan gesekan dan aliran panas yang terhambat.Hal ini disetandarisasi dalam DIN ISO 15312 (Bearing Rolling - Termal Reference Speed).
Bantalan rol kerucut baris tunggal memiliki kemampuan terbatas untuk mengkompensasi kesalahan keselarasan.Desain bantalan internal, penyesuaian celah, dan tindakan kekuatan dan momen. kesalahan penyelarasan menyebabkan gerakan berbahaya dari elemen rolling dan menghasilkan tegangan tambahan di bantalan yang mengurangi umur operasinya.
