Bushing Baja Tahan Karat, Lapisan Geser Kain

UKURAN STANDAR Ukuran dan bahan khusus tersedia berdasarkan permintaan

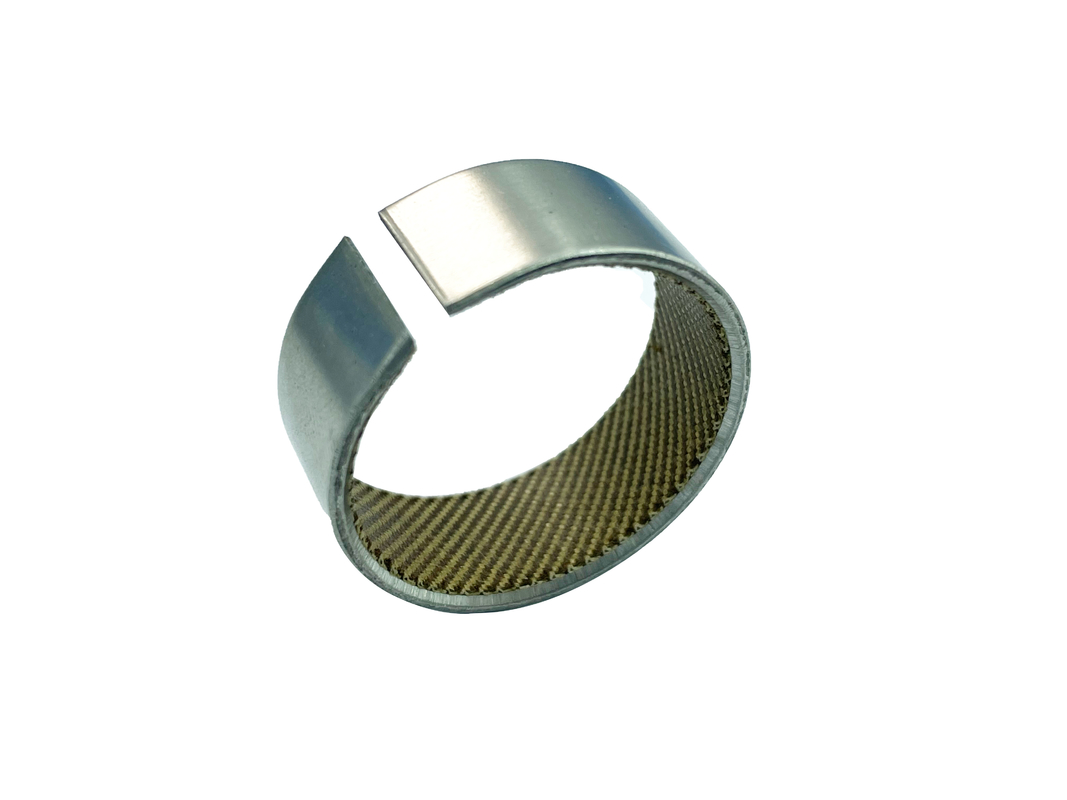

Bushing Baja Tahan Karat bahan bantalan adalah kain hibrida yang diresapi resin, melumasi sendiri, dengan serat pada permukaan aus, terikat pada baja tahan karat 316 atau Inconel 625 dengan perekat suhu tinggi khusus. Telah dikembangkan untuk digunakan sebagai pelapis gesekan rendah untuk bantalan batang katup, khususnya dalam aplikasi suhu tinggi seperti uap dan bahan kimia proses.

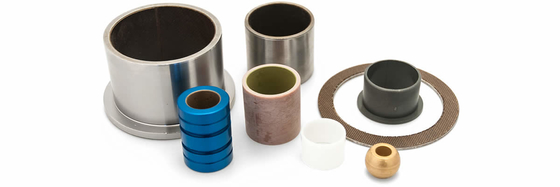

Bantalan pelumasan sendiri bushing tersedia dalam berbagai bentuk dan ukuran
bantalan memiliki gesekan rendah, melumasi sendiri, dan memiliki kemampuan membawa beban yang tinggi. Terdiri dari lapisan tenun terikat pada penyangga logam. Penyangga logam dipilih agar sesuai untuk aplikasi dan biasanya dipilih dari baja lunak, baja lunak berlapis seng, baja tahan karat, Inconel, kuningan atau perunggu.

Aplikasi Bantalan pelumasan sendiri digunakan untuk memungkinkan pergerakan antara permukaan yang berpasangan di banyak industri yang berbeda,

misalnya Katup: Bantalan pelumasan sendiri digunakan di semua jenis katup dan biasanya digunakan untuk bantalan trunnion dan pemandu batang. Pembangkit listrik tenaga air: Bantalan pelumasan sendiri sangat cocok untuk rakitan baling-baling pemandu turbin dan aktuatornya yang mengakomodasi tekanan permukaan tinggi yang terlibat. Mesin pertanian: Pada kingpin traktor pertanian, poros rocker, dan rakitan hitch. Peralatan derek dan pengangkat: Produsen derek dan kerekan menggunakan kemampuan bantalan pelumasan sendiri untuk menangani beban yang sangat tinggi pada poros kaki boom, dan titik engsel dan penyangga pada rakitan liontin tiang yang tidak dapat diakses untuk pelumasan gemuk. Bantalan pelumasan sendiri sepenuhnya melumasi sendiri dan biasanya berjalan kering, namun, mereka juga dapat digunakan jika ada pelumas atau cairan lain. Dalam pengoperasian kering, bantalan pelumasan sendiri direkomendasikan jika kecepatan permukaan rendah dikombinasikan dengan beban tinggi (lihat Manual Teknis).

Fitur dan Manfaat

lapisan tenun bantalan: Melumasi sendiri dan beroperasi tanpa pelumasan eksternal. ? Bebas dari stick-slip, memberikan pergerakan dan pengoperasian yang mudah. ? Bersifat komposit dan tidak memiliki kecenderungan aliran dingin dari resin padat dan terisi. ? Memiliki ketahanan aus yang tinggi memberikan umur panjang. ? Dapat beroperasi pada suhu di luar jangkauan sebagian besar pelumas -50C hingga +150C. ? Tahan korosi sehingga dapat digunakan dengan cairan agresif seperti air laut, bensin, asam, larutan deterjen, oli hidrolik, amonium hidroksida, oli. ? Kuat dan dapat membawa beban hingga 420 N/mm2 untuk baja tahan karat dan Inconel. ? Memiliki stabilitas dimensi yang baik dan kapasitas untuk dibentuk dengan toleransi yang ketat.

Saat diikat ke baja. Bahan mempertahankan kemampuan untuk membentuk dan sebagian besar memiliki kapasitas beban yang tinggi.
Ini terdiri dari komposit politetrafluoroetilena, jaring tembaga kosong, dan bagian belakang baja. Struktur material memiliki karakteristik bantalan dari pita dasar senyawa politetrafluoroetilena dan kemampuan pembentukan dari jaring logam berlubang.
Bushing dan poros pin dapat digunakan dengan pas sesak untuk menghasilkan ketebalan dinding 1 mm atau bantalan yang lebih tebal, dan pada saat yang sama mencapai pas sesak di dalam rumah. Berbagai metode dapat digunakan untuk melindungi selongsong baja dari korosi.

Ketersediaan

Pengepakan standar terbuat dari grafit pelumas, dan pengisi lainnya dapat ditambahkan sesuai kebutuhan. Gaya bushing dapat berupa tipe paking, tipe selongsong lurus, tipe flens, dan tipe deep drawing.

Konstruksi

bantalan bushing lapisan tenun. bantalan adalah bahan bantalan pelumasan sendiri milik serat tenun yang diterapkan pada penyangga yang kaku. Untuk memastikan ikatan terbaik antara serat dan bahan penyangga, serat sekunder yang lebih mudah diikat dijalin dengan serat sehingga terutama disajikan di sisi bantalan kain.

bantalan bushing lapisan tenun. bantalan memiliki kemampuan untuk menahan aliran dingin di bawah beban yang sangat tinggi karena serat monofilamen memiliki kekuatan tarik sekitar 15 kali lebih besar dari resin lurus. Aliran dingin juga diminimalkan oleh penjeratan efektif dari bundel serat oleh resin pengikat berkekuatan tinggi.

bantalan bushing lapisan tenun. bantalan: Penyangga logam dipilih agar sesuai untuk aplikasi dan biasanya dipilih dari baja lunak, baja lunak berlapis seng, baja tahan karat, Inconel, kuningan atau perunggu.

tertanam dalam resin buatan dan terikat kuat pada badan penyangga. Ikatan perekat tahan terhadap kelembaban dan tidak akan mengembang. tertanam dalam resin buatan dan terikat kuat pada badan penyangga. Bahan tidak akan mengembang dan tahan secara kimia terhadap sebagian besar media. Sangat cocok untuk gerakan osilasi, tetapi juga dapat digunakan untuk gerakan rotasi atau linier.

Bushing Baja Tahan Karat, Kain Lapisan Geser dapat menopang beban berat dan membuang panas dengan baik. Badan baja memungkinkan pemasangan yang mudah dan aman bahkan pada suhu tinggi atau di rumah logam ringan. Mereka memiliki karakteristik geser yang baik dan koefisien gesekan yang rendah.

Masalah umum yang mendorong penggunaan bantalan bushing lapisan tenun. 1. Film pelumas tidak dapat dipertahankan.

2. Pelumas tidak dapat diterima atau tidak diinginkan karena kontaminasi.

3. Cairan non-pelumas sulit dikeluarkan dari area bantalan.

4. Beban dampak statis tinggi ditemui.

5. Korosi fretting terjadi dengan bantalan konvensional.

6. Kebebasan dari stick-slip adalah fitur yang diinginkan.

7. Gerakan osilasi atau geser terlibat.

8. Kondisi beban tinggi dengan kecepatan yang relatif rendah ditemui.

9. Zat korosif ada.

10. Kondisi suhu yang tidak biasa berlaku.

11. Masalah distorsi menciptakan ketidaksejajaran.

12. Pengurangan biaya perawatan adalah penting.

Baja Tahan Karat dengan kain yang dilem pada lapisan geser,

Bebas perawatanDetail Teknis​​

Kapasitas beban spesifik statis≤420 [N/mm2]

• Kapasitas beban spesifik dinamis≤180 [N/mm2]
• Kecepatan geser≤0,16 [m/s]
• Nilai gesekan0,03 [µ] hingga 0,07 [µ]
• Regangan suhu-50 [°C] hingga +150 [°C] (sebentar hingga +180)
• Material

Bahan penyangga Baja Tahan Karat

• Lapisan geser
• kain seratBaja tahan karat standar SS304, tetapi paduan lain juga tersedia tergantung pada aplikasinya
• Detail Toleransi

Rumah ØH7

• Bushing bagian dalam-Ø setelah pemasanganH8
• Toleransi poros tergantung pada aplikasinya
• Bahan Poros

Baja yang dikeraskan, bahan berlapis krom 45-50 HRC, hasil akhir permukaan


<0.8 RaProperti




Bushing Baja Tahan Karat, Lapisan Geser Kain


memiliki sangat kemampuan geser yang baik dengan nilai gesekan yang rendah. Tidak ada efek stick-slip dan tidak ada ekspansi kelembaban. sangat ketahanan aus yang baik.Bantalan polos kering yang terdiri dari


baja tahan karat badan penyangga dan lapisan geser bebas perawatan – Badan penyangga memungkinkan untuk


penanganan yang mudah dan pemasangan yang aman. –
Kain tertanam dalam resin buatan dan terikat kuat pada badan penyangga. Ikatan perekat tahan terhadap kelembaban dan tidak akan mengembang. – Batas beban untuk
Bushing Baja Tahan Karat, Lapisan Geser Kain ditentukan oleh kekuatan badan penyangga dan oleh lapisan geserCocok untuk berbagai aplikasi, termasuk:


–

Rekayasa lingkungan: penyangga bantalan tuas siku –
Rekayasa lingkungan: penyangga bantalan lengan artikulasi dan silinder –
Rekayasa lingkungan: penyangga bantalan boom dan silinder –
Rekayasa lingkungan: bantalan platform hidrolik –
Rekayasa lingkungan: bantalan rantai konveyor –
Rekayasa lingkungan: saluran transmisi, suspensi gandar –
Rekayasa lingkungan: penyangga bantalan tiang angkat –
Rekayasa lingkungan: bantalan kopling –
Rekayasa lingkungan: penyangga untuk gerbang radial dan gerbang lipat –
Rekayasa lingkungan: pengaturan bantalan suspensi, bantalan mekanisme perjalanan, bushing pivot –
Rekayasa lingkungan: bantalan lengan ekstensi, bantalan rol lintasan.Bahan penyangga



Apakah bebas perawatan seumur hidup (pelumas dapat mengurangi masa pakai)
■ Dapat digunakan sebagai pengganti bantalan baja, perunggu, dan plastik
(dapat menopang beban yang lebih berat daripada bantalan polos konvensional)
■ Cocok untuk penyangga bantalan dengan ruang desain terbatas
■ Dapat menopang
beban bolak-balik yang tinggi dan gerakan berputar ■ Sangat cocok untuk penyangga bantalan dengan ruang desain terbatas
■ Cocok untuk
gerakan linier ■ Memiliki
koefisien gesekan yang sangat rendah ■ Memiliki
karakteristik redaman yang baik ■
Mudah dipasang: bantalan ditekan ke dalam lubang rumah dan tidak memerlukan lokasi aksial lebih lanjutnContoh Aplikasi


Pemuat dengan kemudi pivot, juga dikenal sebagai pemuat artikulasi, adalah


kendaraan transportasi off-road yang kokoh yang sering digunakan di lingkungan yang keras. Prinsip kemudi membuatnya sangat mudah bermanuver, dan mereka dapat melakukan gerakan yang tepat di ruang yang sangat kecil. Sebuah ember digunakan untuk mengangkut material. Ember yang dapat digerakkan dihubungkan ke linkage pemandu dan hidrolik pengangkat dengan menggunakan lengan. Linkage pemandu dan linkage kemudi digabungkan ke gandar depan. Linkage kemudi mentransmisikan gerakan roda kemudi ke gandar depan. Hal ini memungkinkan roda depan diputar atau disejajarkan sehubungan dengan gandar belakang. Sambungan ember dan sambungan kemudi harus beroperasi dengan lancar, dan kelincahan mereka yang tidak terbatas harus dijamin bahkan setelah pemuat belum digunakan untuk jangka waktu yang lama. Bantalan hanya memungkinkan gerakan berputar dan tunduk pada beban kejut yang sangat tinggi. Penyangga bantalan harus mudah dipasang dan bebas perawatan.
