| Nama merek: | Graphite Bearing Design |
| Nomor Model: | bushing grafit |
| Moq: | Ukuran Standar Bronze Bushing Jumlah Pesanan Minimum Kecil |
| harga: | Oilless Bushings High Quality Price Ratio B2B |
| Ketentuan Pembayaran: | T / T DI MUKA |
| Kemampuan Penyediaan: | Beli Bushing Perunggu Online, Bantalan Perunggu |
Bantalan semak grafit, khususnya kelas C86300, banyak digunakan dalam berbagai aplikasi industri karena sifat unik dan desain tanpa oli mereka. Bantalan ini menawarkan beberapa keuntungan seperti sifat pelumasan diri yang sangat baik, ketahanan suhu tinggi, dan ketahanan korosi, sehingga cocok untuk lingkungan yang menantang.
Kelas C86300 dari bantalan semak grafit terdiri dari paduan berbasis tembaga dengan persentase tinggi partikel grafit yang tertanam di dalam matriks. Kombinasi ini memberikan bantalan ketahanan aus yang sangat baik dan kemampuan untuk beroperasi tanpa perlu pelumasan eksternal.
Desain tanpa oli dari bantalan ini secara signifikan mengurangi risiko kontaminasi dan kebutuhan perawatan, menjadikannya ideal untuk aplikasi di mana pelumasan mungkin sulit atau tidak diinginkan. Selain itu, sifat pelumasan diri dari partikel grafit memungkinkan bantalan beroperasi dengan lancar dan efisien selama periode waktu yang lama.
Bantalan semak grafit tersedia dalam berbagai ukuran dan konfigurasi untuk memenuhi kebutuhan spesifik dari berbagai aplikasi. Pemasok grosir menawarkan bantalan ini dengan harga yang kompetitif, memungkinkan pelanggan untuk membeli dalam jumlah besar dan menghemat biaya.
Sebagai kesimpulan, bantalan semak grafit yang terbuat dari bahan kelas C86300 adalah solusi yang andal dan hemat biaya untuk aplikasi yang membutuhkan bantalan tanpa oli dan pelumasan diri. Sifat unik dan daya tahan mereka menjadikannya pilihan populer di kalangan pengguna industri.
F1126 - Bushing pemandu untuk set Ejector - DME - Mat. 2.0598 - 200HB - Grafit
C86300.pdf Bantalan Perunggu
Bahan Bushing Grafit Perunggu yang Setara Komposisi ASTM C86300. Kami menawarkan pesanan grosir dan massal bushing grafit perunggu untuk bisnis dan penggunaan komersial dari China. Pesanan massal tersedia dalam Toleransi standar kami serta berbagai bahan perunggu bushing tanpa oli lainnya, kuningan cor perunggu. Pesanan besar termasuk ukuran kecil dan ukuran besar dan/atau ukuran flensa yang disesuaikan dibuat sesuai pesanan dari China. Silakan hubungi kami melalui email hari ini dan pastikan untuk menentukan jumlah pesanan yang Anda inginkan
agar kami dapat menghubungi Anda dengan informasi lebih lanjut.
Bahan paduan
Bushing Perunggu Mangan dengan sumbat grafit
¾” ID x 1-1/8” OD x ¾” panjang
1” ID x 1-3/8” OD x ¾” Panjang
1-1/4” ID x 1-5/8” OD x ¾” Panjang
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Kelas Merek China GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Baja+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internasional ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Baja+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Jerman DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Baja+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Jepang JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Serikat ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| Standar Inggris | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Komposisi kimia paduan bahan
| Unsur Kimia | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Sisa | Sisa | Sisa | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Sisa | Sisa |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Parameter Teknis
| Kinerja | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max.beban P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Max.kecepatan V ( m/s ) | Kering0.4 oli5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Kepadatan ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Kekuatan tarik ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Perpanjangan ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Kekerasan ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Suhu maks. ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Koefisien gesekan. ( μ ) | Pelumasan oli: 0.03 | Gesekan(kering): 0.16 | |||||

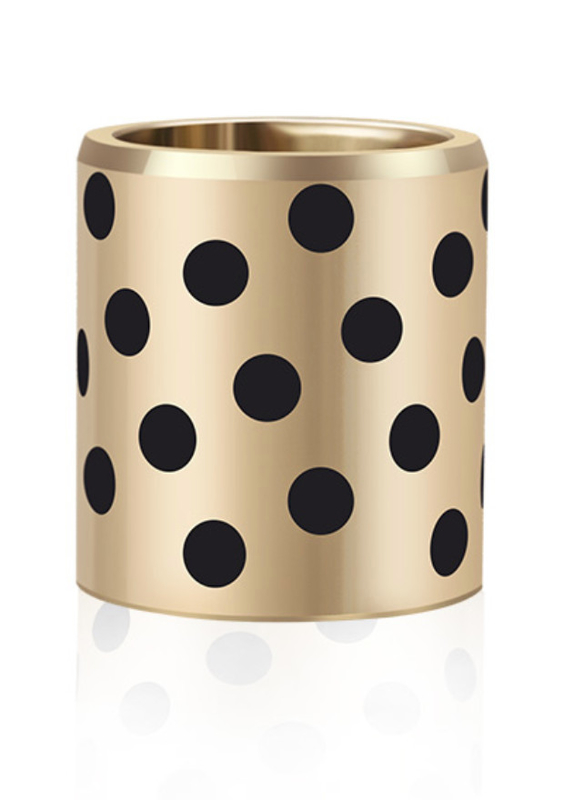

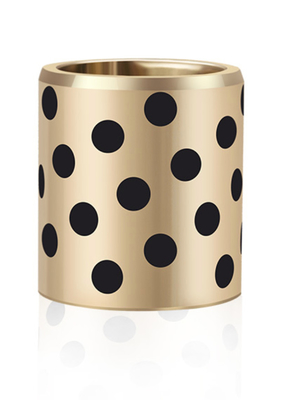

Bushing Perunggu yang Disumbat Grafit semuanya melumasi diri sendiri dan bebas perawatan. Bushing ini dibuat dari perunggu cor kontinu dan disumbat dengan sumbat pelumas padat. Sebuah bushing dan pasangannya
permukaan harus selalu dipisahkan oleh lapisan pelumas. Dengan Bushing Perunggu yang Disumbat Grafit, tidak diperlukan bentuk pelumasan tambahan.
Lapisan permukaan ditingkatkan dengan grafit untuk mencapai koefisien terendah
Pesanan Grosir & Massal Bushing Grafit
SE 112 Grafit Bush 50 62 50mm C86300
Suhu Pengoperasian Bushing Grafit -40℃ hingga 300 ℃, mos2, Toleransi sesuai standar TS12115
| Persyaratan Kimia | ||||||||||||
| Tembaga Paduan UNS No. |
Komposisi, % maks, kecuali seperti yang ditunjukkan | |||||||||||
| Nikel | ||||||||||||
| Tembaga | Timah | Timbal | Seng | Besi | Termasuk | Aluminium | Mangan | Antimon | Sulfur | Fosfor | Silikon | |
| Kobalt | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Dalam menentukan minimum tembaga, tembaga dapat dihitung sebagai tembaga ditambah nikel. | ||||||||||||
| B Untuk pengecoran kontinu, fosfor harus 1,5 % maks. | ||||||||||||
| C Besi harus 0,35 % maks. bila digunakan untuk sandaran baja. | ||||||||||||
Bushing Dibuat Sambil Anda Menunggu
Bushing Perbaikan Silinder Hidrolik
Pembuatan Bantalan Geser Silinder Hidrolik
Layanan Penggilingan / Pembubutan
Pengelasan / Fabrikasi Ringan
Rekayasa di Tempat
Kami diposisikan secara unik dalam Industri Bushing Perbaikan Silinder Hidrolik.
Layanan Bushing Pengganti Silinder Hidrolik China
|
Cu%1 |
Pb% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
Al% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Komposisi Kimia sesuai dengan bushing perunggu ASTM C86300 |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
The ketahanan aus belakang logam dengan pelumas padat dapat terus menerus menyediakan sumber pelumasan selama pengoperasian bantalan untuk mencapai fitur pelumasan diri. Dengan kombinasi beban berat dan ketahanan benturan dari logam dan gesekan rendah faktor non-logam, bahan ini baik untuk berbagai kondisi kerja.

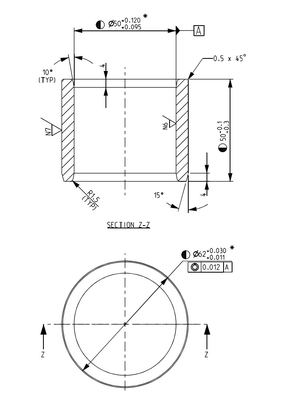

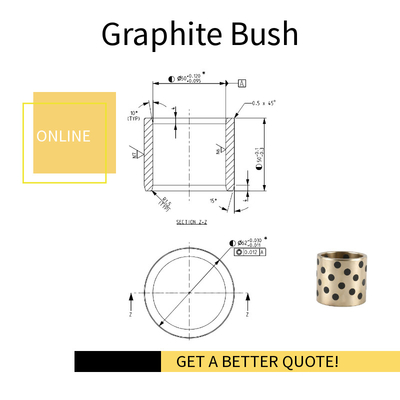

Gambar ukuran bantalan pelumasan diri logam:
ID50MM*OD62MM*PANJANG50MM
| Jenis | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| Bahan | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| Kepadatan | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| Kekerasan HB | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| Kekuatan Tarik MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| Kekuatan Luluh MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| Perpanjangan % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| Koefisien Ekspansi Termal | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| Suhu Operasi Maks. | -40~+300°C | -40~+400°C | ||||||
| Beban maks. MPa | 50 | 75 | 75 | 100 | 50 | |||
| Kecepatan maks m/s | Kering | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| Dilumasi | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| Max. PV (N/mm2*m/s) | Kering | 1.65 | 1 | |||||
| Dilumasi | 3.25 | 1.65 | ||||||
Data di atas direkomendasikan oleh viiplus. Data perancangan harus dievaluasi sesuai dengan kondisi aplikasi tertentu.
CuZn25AI5Mn4Fe3 Ukuran Bushing Perunggu
bushing set tembaga grafit linier oli pelumasan diri JDB ID 40mm OD 45mm 48mm 50mm
Melumasi Diri saat pelumasan standar tidak praktis
Berkinerja baik di bawah berbagai beban, jenis, dan operasi kecepatan
Tahan terhadap lingkungan korosif dan bermusuhan
Kinerja luar biasa pada suhu sedang hingga tinggi hingga 600° F
Kompatibel dengan sebagian besar pelumas dan aplikasi Oli dan Gemuk kental
| Pelumas | Fitur | Aplikasi Khas |
| SL1 Grafit + Aditif |
Ketahanan kimia yang baik dan koefisien gesekan rendah . Suhu pengoperasian hingga +400oC |
Cocok untuk aplikasi industri umum yang terpapar atmosfer. |
| SL4 +MoS2+Aditif |
Koefisien gesekan rendah dan pelumasan air yang baik fungsi. Suhu pengoperasian hingga +300oC |
Cocok untuk kondisi pelumasan air. Aplikasi termasuk kapal, turbin hidrolik, dan turbin uap. |
Aplikasi untuk bushing yang disumbat grafit hampir tidak terbatas. Dari aplikasi yang sulit untuk perawatan hingga lingkungan bersuhu tinggi hingga beban berat
aplikasi, bushing perunggu yang disumbat grafit menunjukkan layanan dan ketahanan aus yang sangat baik. Aplikasi tersebut meliputi:
Pabrik Baja, Pembuangan Tungku, Peralatan Pengeringan, Pemanggang, Penukar Panas, Cetakan Tekan, Jalur Perakitan, Perkakas Mesin, Konveyor Rantai, Struktur lepas pantai, Derek Dek,
Kerekan, Penutup Palka, Lengan Kemudi, Peralatan Pengangkat, Pabrik Ban & Kertas, Bantalan Tautan Toggle untuk mesin cetakan injeksi, Mixer, Penggiling, Penghancur, Mesin Konstruksi, Pertambangan
rig, Bantalan tautan lengan, Sekop daya, dan banyak lagi.
| JENIS | DESKRIPSI |
| BUSHING YANG DISUMBAT GRAFIT | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Bushing yang Disumbat Grafit | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
