| Nama merek: | VIIPLUS |
| Nomor Model: | L-Gibs - Tembaga Bebas Minyak |
| Moq: | Dapat dinegosiasikan |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | T / T |
| Kemampuan Penyediaan: | China, produsen, pemasok, pabrik, grosir, Metal Journal Bearing, PTFE Self Lubricating Bearing, Komp |
Gib Slide Perunggu Padat Cetakan Punching adalah komponen yang diproduksi secara presisi yang dirancang untuk memberikan pengoperasian yang lancar dan andal dalam aplikasi cetakan punching. Dibuat dari perunggu padat, komponen ini menawarkan daya tahan dan ketahanan aus yang luar biasa, memastikan kinerja yang tahan lama bahkan di bawah beban tinggi dan penggunaan yang sering.
Fitur pelumasan otomatis dari Gib Slide merupakan keunggulan utama yang mengurangi kebutuhan akan pelumasan dan perawatan rutin. Desain inovatif ini memastikan pasokan pelumas yang konstan ke permukaan kontak, meminimalkan gesekan dan keausan, sehingga menghasilkan pengoperasian yang lebih lancar dan efisien.
Material perunggu padat yang dipilih untuk Gib Slide terkenal karena sifat mekanisnya yang tinggi, termasuk kekuatan dan kekakuan. Material ini juga tahan korosi, sehingga cocok untuk digunakan di berbagai lingkungan industri.
Cetakan Punching Solid Bronze Self-Lubricating Gib Slide mudah dipasang dan diintegrasikan ke dalam sistem cetakan punching yang ada. Desainnya yang ringkas dan produksi yang presisi memastikan kecocokan yang aman dan andal, meminimalkan potensi ketidaksejajaran atau selip.
Secara keseluruhan, Punching Mold Solid Bronze Self-Lubricating Gib Slide merupakan solusi yang kuat dan andal untuk aplikasi punching mold yang memerlukan pengoperasian yang lancar dan efisien. Pembuatannya yang presisi, desain pelumasan sendiri, dan material berkualitas tinggi menjadikannya pilihan tepercaya untuk penggunaan industri.
strip keausan perunggu

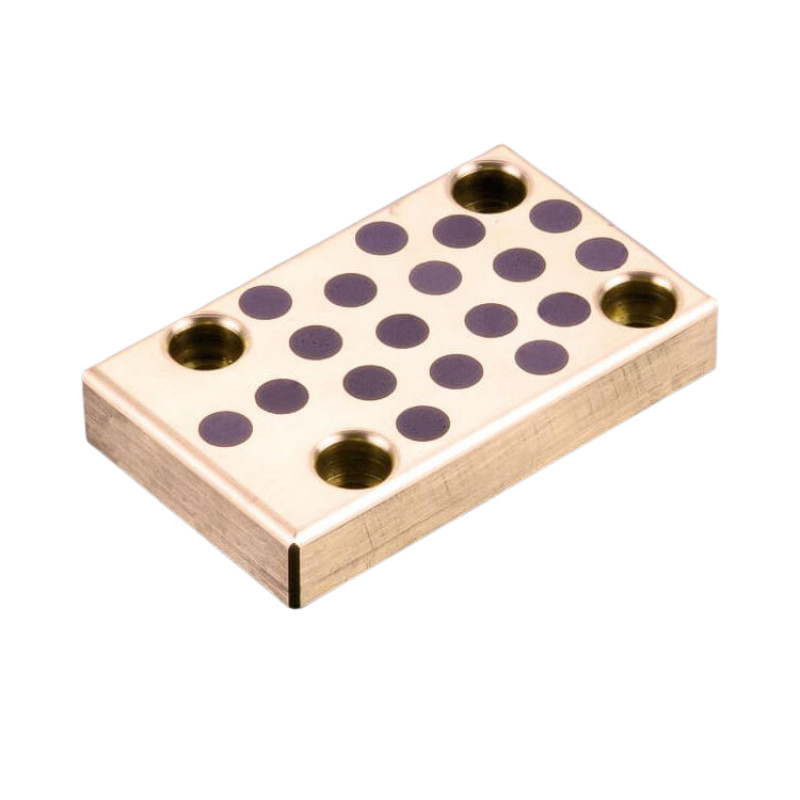

Pelat geser gib, pelat grafit, Spesifikasi dan dimensi beberapa bagian mungkin tidak tercakup sepenuhnya.
Produk khusus
Gibs - Paduan Tembaga Bebas Minyak
Info terperinci tentang Self Lubricating Bearing, Oilless, Oiless, Guide Bushing, Wear Plate, Washer, L Gibbs, V Blocks. Hubungi
Komponen Standar untuk Stamping dan Punching Dies > Elemen pemandu > Elemen pemandu tanpa minyak
SelfLube memproduksiL-gib, gibs persegi danV-gib (alat pemutar), yang digunakan untuk memandu dan mengendalikan gerakan linier dalam aplikasi di manabeban beratditemui: cetakan logam, cetakan, mesin khusus dan peralatan berat dari semua jenis.
Terbuat dari bahan padatperunggu aluminiumbaik dengan atau tanpa pelumas sendirigrafit, Gib SelfLube tersedia dalam berbagai ukuran standar inci dan metrik. Dan, jika gib standar tidak dapat digunakan, SelfLube dapat membuat gib khusus dalam berbagai ukuran secara ekonomis.
Selain itu, jenis gib tambahan, terutama yang terkait dengan cetakan stempel logam, dapat ditemukan di bagian Komponen Panduan.

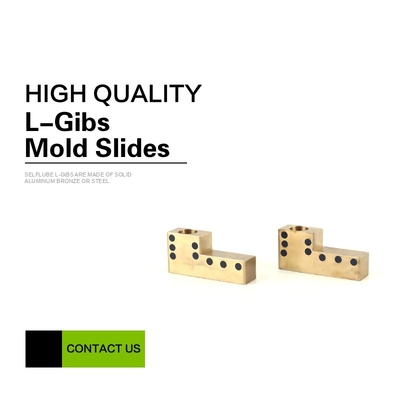

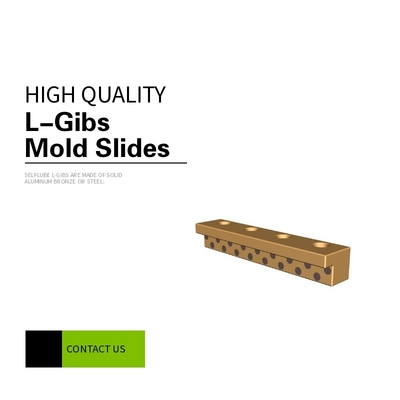

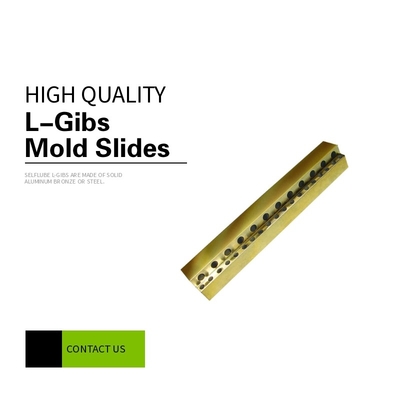

SelfLube L-gibs terbuat dariperunggu aluminium padat atau baja.Perunggu aluminium kami dapat dipesan dengan atau tanpa grafit pelumas sendiri atau lubang pemasangan yang telah dibor sebelumnya. Baja kami tersedia dengan atau tanpa lubang. Kami tidak membuat baja L-gib dengan grafit. Digunakan untuk memandu dan mengendalikan gerakan linier, komponen ini tersedia dalam berbagai ukuran standar. Jika ukuran standar tidak sesuai untuk aplikasi Anda, SelfLube dapat dengan mudah membuat ukuran khusus.
Perunggu tanpa lubang
Perunggu
Perunggu dengan Grafit tanpa Lubang
Perunggu dengan Grafit
| Bahan | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Kepadatan | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Kekerasan HB | >210 | >70 | >150 | >95 | >280 |
| Kekuatan tarik N/mm2 | >750 | >200 | >600 | >260 | >540 |
| Kekuatan luluh N/mm2 | >450 | >90 | >260 | >150 | >450 |
| Perpanjangan % | >12 | >15 | >10 | >8 | >0.3 |
| Koefisien dari ekspansi linier |
1,9x10-5/°C | 1,8x10-5/°C | 1,6x10-5/°C | 1,8x10-5/°C | 1,8x10-5/°C |
| Suhu maks. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Beban maks. N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Kecepatan maks. (Kering) m/menit | 15 | 10 | 20 | 10 | 15 |
| PV maks. N/mm2*m/min (Pelumasan) |
200 | 60 | 60 | 80 | 200 |
| Deformasi kompresi 300N/mm2 |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | <0,005 mm |
| Kecepatan geser v: | 30 m/menit |
| Bahan dasar: | Kuningan Khusus (SO#50SP2) |
| Pelumasan sendiri: | Ya |
| Pelumas: | Grafit |
| Tekanan Permukaan P: | 100 N/mm² |
| Nilai P*v: | 200 N/mm² xm/menit |
| Suhu Operasional: | -50°C / +200°C (maks. 300°C) |
| Koefisien gesekan: | 0,07 |
Cetakan slide L-Gibs Kekerasan tinggibantalan pelumasan padat kuningan terimpregnasi ditingkatkan pada slide cetakan L-Gibs dengan lebih meningkatkan kekerasan kuningan kekerasan tinggi, sehingga menghasilkanbeban lebih tinggidaya dukung dan sifat tahan aus yang lebih baik. Produk ini banyak digunakan dalam mesin pengecoran kontinu, peralatan pertambangan, peralatan teknik, mesin cetak injeksi, dll. Karena kekerasannya yang tinggi, sulit untuk pemesinan dan penyelesaian, hanya direkomendasikan untukaplikasi beban tinggi.
| Bahan dasar | CuZn25A16Fe3Mn3 | Beban dinamis | 120N/mm² |
| Kekerasan dasar | HB210~275 | Koefisien Gesekan | <0,16 |
| Suhu Maksimum | 300℃ | Batas kecepatan | kering 0,4m/s minyak 5m/s |
Pelumasan SendiriL-GibsSediakan sebuahpemakaian tahan lamapermukaan untukproduksi tinggicetakan menggunakan slide dan cam. L-Gibs adalahmudah dikerjakan dan dapat dibentuk sesuai konfigurasi apa pun, tidak memerlukan alat khusus.
Produk ini tidak dilengkapi lubang pra-bor, sehingga memberikan fleksibilitas dengan pola pemasangan. Hal ini memungkinkan kemampuan untuk bekerja di sekitar saluran air dan komponen lain dalam cetakan.
Koefisien gesekan rendahmemberikan permukaan keausan yang tahan lama
Tidak ada lubang pra-pengeboran sama dengan fleksibilitas pola pemasangan
Toleransi yang ketat
| Nomor Bagian | A Dapat dipilih |
S Dapat dipilih |
Kami | T | X | kamu | d1 | d2 | H | |
| Jenis | B | |||||||||
| (Paduan Tembaga Bebas Pelumasan) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
