|
| Nama merek: | bronzelube.com |
| Nomor Model: | Pakai Pelat - Cetakan SelfLube dan Produk Die |
| Moq: | Pelat Aus Piring Perunggu & Bagian Pelumas yang dibuat sesuai pesanan |
| harga: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| Ketentuan Pembayaran: | TT DALAM MUKA, L / C, Western Union |
| Kemampuan Penyediaan: | Majelis Pabrikan Dimensi Bantalan Pabrikan Mandiri |

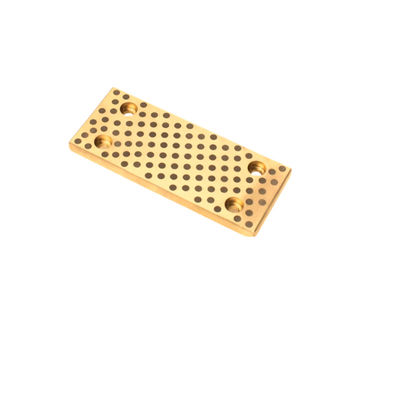

Pelat aus tahan gesekan tanpa oli, yang dilumasi sendiri dengan ketebalan 20mm ini dirancang untuk memberikan ketahanan aus yang unggul tanpa memerlukan pelumasan eksternal. Dibuat dari tembaga yang disumbat grafit, pelat ini ideal untuk aplikasi di mana pelumasan oli atau gemuk tidak memungkinkan atau tidak diinginkan. Pelat yang dipasok dari China dikenal karena daya tahan, keandalan, dan efektivitas biaya. Sumbat grafit meningkatkan sifat pelumasan sendiri dari tembaga, memungkinkan pengoperasian yang halus dan efisien dengan keausan minimal.
Material : #500SP
Pelat Luncur Tanpa Oli untuk penggunaan universal di banyak aplikasi kering seperti die/cetakan, mesin, otomatisasi, konstruksi, mobil. Tanpa Oli adalah pelumasan sendiri dan bekerja tanpa gemuk.
Suku cadang standar untuk mesin otomatisasi
Bantalan luncur tanpa oli pelat luncur kuningan, sinter, dan bahan lainnya
Belanja dari bronzegleitlager.com untuk semua kebutuhan Pelat Luncur Tanpa Oli Anda Jenis·2 Lubang Baut / 3 Lubang Baut / 4 Lubang Baut dan Komponen Pemandu dari China. Kami menawarkan unduhan CAD gratis, waktu tunggu singkat, harga kompetitif, dan pesanan minimum kecil.
Pemandu ke pelat luncur tanpa oli. Komponen tanpa oli pelumas perunggu diproduksi dengan menyematkan pelumas padat khusus di lokasi yang sesuai.
Paduan tembaga＋Pelumas padat khusus
(Paduan Kuningan / Tembaga Kekuatan Tinggi + Pelumas Padat)
| Komposisi dan sifat | ||||||||||||||||
| dg | DIN | Material No. bentuk pengiriman1) |
Penunjukan | Standar ASTM | Bobot proporsional | Sifat fisik (min.) | ||||||||||
| Standar | Paduan No. |
DIN | ASTM | Kepadatan | 0.2% Regangan |
Tarik kekuatan |
Regangan | Emodulus | Kekerasan | Aplikasi | ||||||
| Simbol | ρ | δy | δT | |||||||||||||
| Satuan | % | % | g/cm³ | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 diizinkan maks. porsi Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standar material untuk banyak aplikasi internasional terstandarisasi |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | belum distandarisasi | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 diizinkan Ni 0.8 - 1.5 maks. porsi Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Material untuk tinggi beban dan/atau tekanan korosi serangan internasional hanya sebagian terstandarisasi |
|||
| 2.1061.03 | CuSn12Pb | belum distandarisasi | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 diizinkan maks. porsi Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn maks. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Material untuk beban ekstrim dan/atau tinggi korosif lingkungan internasional terstandarisasi |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn sisanya diizinkan maks. porsi Ni maks. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni maks. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Material untuk beban tertinggi tanpa serangan korosif. internasional sebagian terstandarisasi ke ingkat yang luas |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | belum distandarisasi | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Material dengan ketahanan aus yang baik- ance. korosi dan air laut tahan internasional sebagian terstandarisasi |
|||
| 2.1052.03 | CuSn12 | belum distandarisasi | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | belum distandarisasi | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) bentuk pengiriman: .01 = pengecoran pasir. .02 = pengecoran gravitasi. .03 = pengecoran sentrifugal. .04 = pengecoran kontinu | ||||||||||||||||
| Bahan dasar | CuSn6Zn6Pb3 | Suhu penggunaan maksimum ℃ | 350 |
| Beban dinamis ekstrem N/mm² | 60 | ||
| Koefisien gesekan u | <0.15 | Kecepatan geser maksimum m/s | 2 |
| Kekerasan dasar HB | 80~100 |
| Model / kelas yang sesuai | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| Merek internasional GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Baja+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 internasional | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Baja+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| Jerman DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Baja+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Jepang JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Serikat ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| Standar Inggris (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Kode material | JDB (600#) | JDB (600#S1) | JDB (600#S2) | JDB (600#S3) | JDB (600#S4) | JDB (HT250) | JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Komposisi kimia | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Kepadatan(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Kekerasan (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Kekuatan tarik (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| Perpanjangan (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Koefisien ekspansi linier | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Suhu pengoperasian(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Beban dinamis maksimum(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Kecepatan garis maksimum(m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Nilai PV maksimum Pelumasan (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Deformasi kompresi permanen 300N/mm² |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |

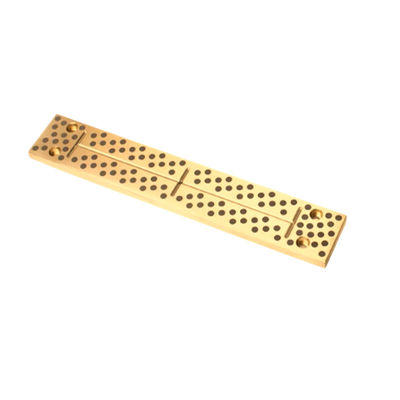

Pelat Aus Perunggu Pelumasan Sendiri, pelat luncur perunggu, pelat luncur, pelat luncur tanpa oli.
Banyak dari perunggu yang sepenuhnya dikerjakan Pelat luncur tanpa oli dengan pelat aus paduan tembaga yang kami produksi adalah pelumasan sendiri. Ini dicapai dengan proses penyumbatan pelat perunggu dengan sumbat grafit. Kami menawarkan lini lengkap bantalan grafit sumbat. Informasi lebih lanjut tentang bagian grafit sumbat kami dapat ditemukan di sini.
konfigurasi khusus untuk ukuran khusus, pola lubang, atau pola grafit. dibuat di china. Pelat Aus Perunggu Cor Pelat luncur tanpa oli dengan paduan tembaga
Pelat Aus Perunggu Cor kami diproduksi dengan metode yang dikenal sebagai pengecoran kontinu. Struktur butiran halus yang diperoleh melalui pengecoran kontinu hampir menghilangkan cacat pengecoran yang terkait dengan metode pengecoran statis. Struktur padat ini bebas dari porositas yang pada gilirannya memperpanjang umur perkakas Anda.
Pelat pelumas padat

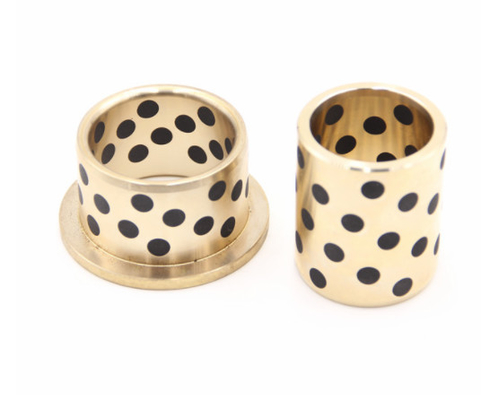

Bantalan pelumasan sendiri berbasis logam
Dawn menyediakan produk pelumasan sendiri berkualitas tinggi untuk semua industri di seluruh dunia
Pelat aus perunggu cor kami Pelat luncur tanpa oli dengan paduan tembaga dapat dipasok dalam paduan perunggu berikut:
Video
Video
Video
Video
Video
