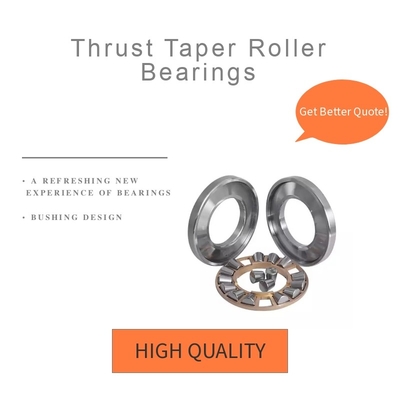

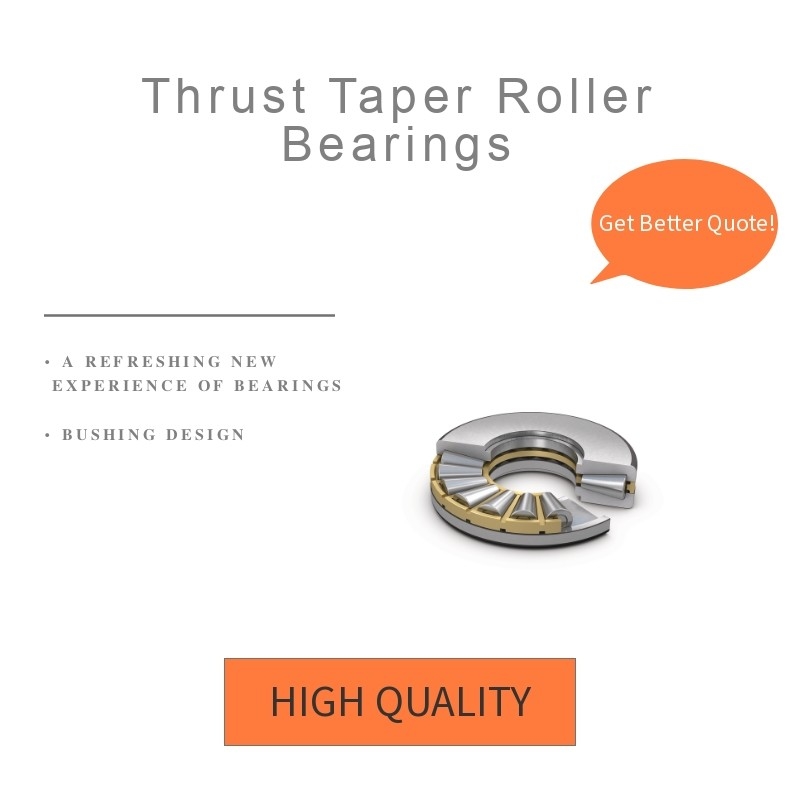

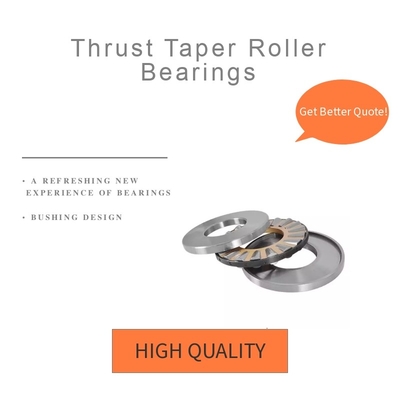

Bantalan Rol Taper Thrust

Viiplusbantalan thrust roller kerucut dirancang untuk mengakomodasi beban aksial berat dan beban puncak. bantalan sangat kaku dan membutuhkan sedikit ruang aksial.

Bantalan Rol Tapered dengan Dorongan

Bantalan dengan thrust taper termasuk rol yang memiliki bagian kerucut. Desain bantalan memastikan gerakan gulung yang benar untuk umur bantalan maksimum dan kapasitas beban.Tersedia dalam kedua standar (kerja berat), v-flat, sekrup ke bawah, berosilasi dan roller silang) dan desain khusus.

1. Dorongan Beban Tugas Berat

Bantalan Viiplus terdiri dari dua roda dorong, set rol dan kandang.Desain ini dapat menghasilkan kapasitas hingga 40 persen lebih banyak daripada bantalan silinder dan bola dengan dimensi amplop yang sama.

Konfigurasi bantalan VIIPLUS menciptakan keuntungan yang disebut gerakan gulung sejati.Akibatnya, gerak bergulir yang benar mengurangi produksi panas dan keausan pada balapan dan rol.

Jangkauan ukuran:

ID 34.925 mm sampai 1352.550 mm (1.3750 in. sampai 53.2500 in.)
OD 76.200 mm sampai 1524.000 mm (3.0000 in. sampai 60.0000 in.)

Aplikasi

Bantalan tipe VIIPLUS dirancang untuk digunakan di:
Mesin-mesin alat
Papan penggilingan
Mesin putar minyak
Mesin ekstruder plastik
Mesin pemurni pulp

2.Tekan V-Flat Conical Roller Bearing

Desain bantalan V-Flat mencakup satu washer datar dan satu dengan jalur raceway kerucut yang cocok dengan rol.Jenis bantalan ini memiliki kapasitas dinamis yang luar biasa dalam amplop tertentu dan memberikan kapasitas statisSebagian besar ukuran menggunakan kandang dengan pin yang dikeraskan melalui pusat rol, memungkinkan jarak rol yang lebih dekat untuk memaksimalkan kapasitas.

Desain bantalan V-Flat mencakup satu washer datar dan satu dengan jalur raceway kerucut yang cocok dengan rol.Washer bagian bawah dibangun dari dua bagian untuk memungkinkan keselarasan diri di bawah kondisi keselarasan awalJenis bantalan ini memiliki kapasitas dinamis yang luar biasa dalam amplop tertentu dan memberikan kapasitas statis.memungkinkan jarak rol yang lebih dekat untuk memaksimalkan kapasitas.


Kisaran ukuran: 35 mm sampai 2940 mm (1.375 in. sampai 115.75 in.)

3.Screw Down Bearings

VIIPLUS menawarkan dua jenis bantalan sekrup jenis TTHDSV dan TTHDSX. Kedua jenis terdiri dari desain lengkap roller tanpa lubang konvensional.Screw down conical thrust bearing menawarkan kapasitas tertinggi dari jenis bearing v-flat, tapi pada kemampuan kecepatan yang berkurang.

Kisaran ukuran: 35 mm sampai 2940 mm
(13,75 in. sampai 115,75 in.)

Aplikasi

Kami merancang bantalan skru untuk digunakan dalam aplikasi yang mengalami berbagai kondisi operasi, termasuk:
Mesin ekstruder beban berat
Mesin penghancur kerucut

4. TTSP,TTC,TTCS - Thrust Oscillating Bearings

Bantalan dorong dengan dua bantalan dorong kerucut, rol, kandang dan pengendali luar yang menahan komponen tog selama pengiriman.Pelanggan menggunakan bantalan ini terutama dalam posisi pivot kemudi peralatan otomotif dan industri.

Kisaran ukuran: 35 mm sampai 2940 mm
(13,75 in. sampai 115,75 in.)

Aplikasi

Posisi pivot kemudi kendaraan mobil dan industri.

5.Penggerak Roller Bearing Crossed

Bantalan rol silang menawarkan tingkat tertinggi akurasi rotasi dan kekakuan sambil menghemat ruang dan menghemat biaya bahan.Bantalan tipe TXR sangat ideal untuk aplikasi mesin alat seperti pabrik bor vertikal, mesin penggiling vertikal dan aplikasi serupa lainnya.

Fitur dan manfaat

• Desain yang dapat dipisahkan
  Selang dan rumah washer dan roller dan kandang thrust assemblies dari roller thrust bearing kerucut dengan kandang dapat dipasang secara terpisah.
• Goresan rendah
  Desain ujung roller yang dioptimalkan dan permukaan finish pada flange mempromosikan pembentukan film pelumas, sehingga gesekan yang lebih rendah.
• Masa pakai panjang
  Tergantung pada desain, profil raceway yang dihiasi atau logaritma mengoptimalkan distribusi beban di sepanjang permukaan kontak, mengurangi puncak tegangan di ujung roller,dan mengurangi sensitivitas terhadap kesalahan keselarasan dibandingkan dengan profil jalur lurus konvensional
• Keandalan operasional yang ditingkatkan
  Penutup permukaan pada permukaan kontak pada rol dan jalur raceway mendukung pembentukan film pelumas hidrodinamik.
• Kapasitas beban tinggi
  Rol yang terintegrasi dalam bantalan dorongan roller kerucut SKF diproduksi dengan toleransi dimensi dan geometris yang sangat dekat sehingga hampir identik.Hal ini memberikan distribusi beban yang optimal dan memungkinkan bantalan untuk menampung beban aksial berat.
