Bantalan Komposit Dikepang Tanpa Minyak yang Dilumasi Sendiri, Bushing, Didukung Baja adalah jenis bantalan yang dirancang khusus untuk beroperasi tanpa memerlukan pelumasan eksternal. Terdiri dari bahan komposit dikepang, terutama (Politetrafluoroetilena), yang melumasi sendiri dan mampu menahan suhu dan tekanan ekstrem. Penopang baja memberikan dukungan struktural dan daya tahan, sementara bahan komposit memastikan pengoperasian yang mulus dan bebas gesekan.

Jenis bantalan ini umumnya digunakan dalam aplikasi di mana pelumasan sulit atau tidak mungkin dilakukan, seperti di lingkungan bersuhu tinggi atau vakum. Sifat pelumasan sendiri dari komposit memungkinkannya beroperasi secara efektif tanpa perlu perawatan rutin atau penggantian pelumas.

Struktur komposit dikepang dari bantalan juga berkontribusi pada daya tahan dan ketahanan ausnya. Serat-serat tersebut dijalin bersama sedemikian rupa sehingga menciptakan bahan yang kuat namun fleksibel yang dapat menahan gaya tekan dan tarik. Hal ini menjadikannya pilihan yang sangat baik untuk aplikasi yang membutuhkan bantalan untuk menahan beban berat dan gerakan yang sering.

Secara keseluruhan, produk Bantalan Komposit Dikepang Tanpa Minyak yang Dilumasi Sendiri, Bushing, dan Didukung Baja adalah solusi yang andal, efisien, dan hemat biaya untuk aplikasi yang menuntut kinerja tinggi di lingkungan ekstrem.

Bushing Nilai Didukung Baja Bushing Perunggu dan Kuningan Bergaris-Baja Tahan Karat 316

Bushing Didukung BajaBushing diperkuat baja berkinerja tinggi, perlindungan lingkungan didasarkan pada substrat baja, bubuk perunggu tengah, permukaan bola yang disinter yang menggulung empat etilena () dan campuran bahan polimer hijau, bantalan bergulir dan meluncur. Produk ini bebas timbal, kinerja tahan aus sangat baik, lapisan plastik dan lapisan tembaga dengan kekuatan tinggi, ketahanan lelah, kinerja tahan benturan adalah cara yang baik untuk keuntungan.

Bushing Metrik (mm) Dimensi Imperial (inci) Dapatkan Penawaran.
Toleransi, jarak operasi (Data bushing)
Toleransi poros dan rumah (Desain pengaturan bushing)

Tekanan beban maksimum: 180Mpa

Faktor gesekan: 0,03~0,20

Rentang suhu pengoperasian: -90 ° C ~ 180 ° C





Poli tetra fluoroetilena()



Ini adalah polimer yang terbuat dari tetrafluoroetilena sebagai monomer. Lilin putih, tembus cahaya, tahan panas dan dingin yang baik, dapat digunakan pada -180 ~ 260 C untuk waktu yang lama. Bahan ini memiliki karakteristik anti - asam, anti - alkali, anti - berbagai pelarut organik, hampir tidak larut dalam semua pelarut. Pada saat yang sama, memiliki karakteristik tahan suhu tinggi, koefisien gesekannya sangat rendah, sehingga dapat digunakan untuk pelumasan, tetapi juga menjadi mudah untuk membersihkan lapisan dalam pipa air yang ideal; Beracun, karsinogen manusia.





Properti		tanggal
kapasitas bantalan maksimumP	Beban statis	250N/mm²
	Beban dinamis	140N/mm²
kecepatan garis tertinggiV	Gesekan kering	2.5m/s
	Pelumasan oli	5m/s
Nilai PV tinggi	Gesekan kering	3.6N/mm²・m/s
	Pelumasan oli	50N/mm²・m/s
Koefisien gesekanμ	Gesekan kering	0,04~0,20
	Pelumasan oli	0,02~0,07
Penggunaan suhu		-195℃～+280℃
Koefisien konduktivitas termal		42W/m・K
Koefisien ekspansi termal		11×10-6/K





Karakteristik



1. Cocok untuk digunakan dalam kondisi berlemak atau pelumasan, kapasitas bantalan tinggi, ketahanan aus yang baik;

2. Cocok untuk berputar, bolak-balik dan berayun dan bentuk gerakan lainnya dan sering memulai, gerakan intermiten atau beban berat dan kesempatan lain yang tidak mudah membentuk pelumasan film oli;

3. Beban tinggi, kondisi pelumasan kecepatan rendah dengan koefisien gesekan rendah yang stabil dan ketahanan aus yang sangat baik;

4. Lapisan permukaan gesekan dapat diproses sekunder, bantalan ke dalam lubang dudukan setelah diproses, dapat lebih meningkatkan keakuratan pemasangan;

5. Waktu kerja yang lama di bawah kondisi pelumasan batas, seperti dalam proses perawatan gemuk rutin, dapat memperpanjang masa pakai;

6. Bantalan untuk struktur dinding tipis, ringan, menempati volume kecil, cocok untuk desain yang ringkas;

7. Stabilitas dimensi yang baik, kekuatan mekanik yang tinggi;

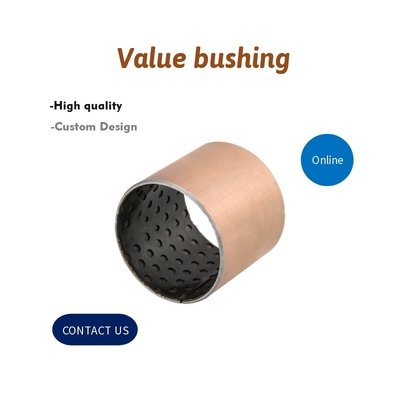

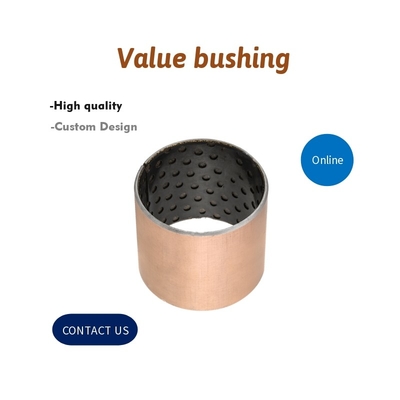

Bantalan Komposit POM



Bantalan geser terbungkus, bushing terbungkus, lapisan geser baja/POM, DIN 1494/ISO 3547, Perawatan rendah
DETAIL TEKNIS
Kapasitas beban spesifik statis	≤ 250 [N/mm2]	Regangan suhu	- 40 [°C] hingga + 130 [°C]
Kapasitas beban spesifik dinamis	≤ 140 [N/mm2]
Kecepatan geser	≤ 2.5 [m/s]	Nilai PV maks.	2.8 [N/mm² x m/s]
Nilai gesekan	0,04 [µ] hingga 0,12 [µ]
BAHAN
Bahan pendukung	Baja berlapis tembaga atau berlapis timah	Lapisan tengah	Perunggu yang disinter
Lapisan geser	POM (MoS2)/kantong pelumasan
DETAIL TOLERANSI
Rumah Ø	H7	Toleransi poros	h8
Bushing bagian dalam-Ø setelah pemasangan	dalam rentang D
BAHAN POROS
Baja, dikeraskan atau tidak ditempa
Kekasaran permukaan ≤ Ra 0.8
PROPERTI
Ia bekerja dengan pelumasan gemuk atau oli. Semua jenis gerakan cocok untuk bahan geser ini. Ia memiliki ketahanan yang baik terhadap kotoran, sangat kuat, dan memiliki kapasitas beban yang tinggi.
RENTANG APLIKASI
keran truk, mesin pertanian, silinder hidrolik, mesin konstruksi, gerbang ekor
PERAWATAN
Ini adalah bahan bantalan perawatan rendah dengan lapisan geser MoS2 dan kantong pelumasan. Pelumasan awal selama pemasangan diperlukan, setelah itu, pelumasan berkala dengan oli atau gemuk wajib dilakukan.
SARAN PEMASANGAN
Rumah	Chamfer min. 1,5 mm x 15-45°, untuk penyelarasan bushing yang mudah
Poros	Chamfer 5 mm x 15°, untuk memudahkan pemasangan poros
Kami menyarankan untuk menggunakan mandrel pemasangan paksa untuk pemasangan bushing. Mungkin perlu untuk mengoleskan sedikit gemuk pada permukaan luar bushing saat menekan ke dalam rumah.
Pengeleman	Perekat tidak boleh bersentuhan dengan permukaan geser!



Strusture

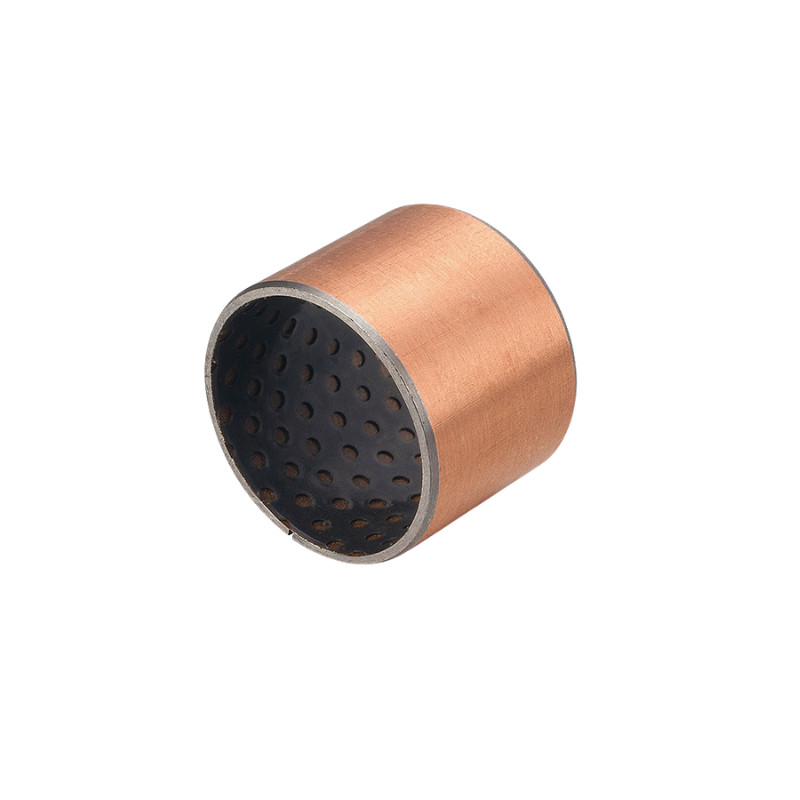

1. Ketebalan POM 0,30~0,50 mm. Ini memberikan ketahanan aus yang tinggi dan gesekan rendah bahkan dengan hanya sedikit volume pelumas yang dipasok, permukaan bantalan ini membawa pola lekukan melingkar yang harus diisi dengan gemuk pada perakitan bantalan.
2. Ketebalan bubuk perunggu yang disinter 0,20-0,35mm. Komposisi khusus tembaga bubuk menyatu secara termal ke penopang baja. Lapisan kontak ini bertindak sebagai jangkar untuk lapisan dan menghantarkan penumpukan termal dari permukaan bantalan.
3. Baja karbon rendah. Menetapkan fondasi bushing, bagian belakang baja memberikan stabilitas yang luar biasa, membawa beban dan karakteristik pembuangan panas.



bantalan tanpa minyak yang melumasi sendiri dari proses pencetakan











Struktur Dan Komposisi



· Bahan Bushing Komposit Logam-Polimer
· Penopang Baja + Sinter Perunggu Berpori + POM dengan Lekukan Pelumasan





Kinerja Pengoperasian
Kering	Buruk
Dilumasi oli	Baik
Dilumasi gemuk	Sangat Baik
Dilumasi air	Buruk
Dilumasi cairan proses	Buruk





· Bahan Bushing Komposit Logam-Polimer
· Penopang Baja + Sinter Perunggu Berpori +
POM dengan Lekukan Pelumasan

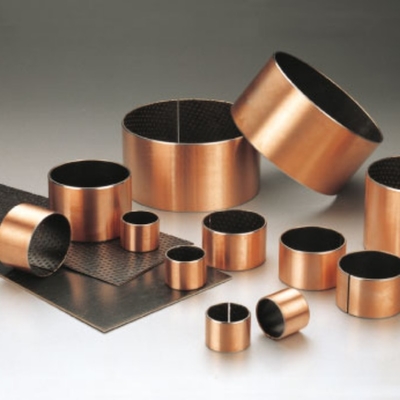

Ketersediaan

bentuk bantalan tersedia dalam dimensi standar
· semak silinder
· ring dorong
· pelat geser
bantalan metrik dan bushing imperial dibuat sesuai pesanan: bentuk bushing standar dalam dimensi khusus, setengah bushing, bentuk khusus yang diperoleh dengan stamping, bantalan dengan takik penentu posisi, lubang pelumas dan alur mesin, desain bushing yang disesuaikan
