| Nama merek: | Met Metal-Polymer Bearings Bearings () China Bushing |
| Nomor Model: | Jenis bushing: Bantalan Bergelang, Lebar Flange, Bahan |
| Moq: | Negotiable |
| harga: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| Ketentuan Pembayaran: | TT di muka |
| Kemampuan Penyediaan: | Bagian/potongan 100000 per hari |

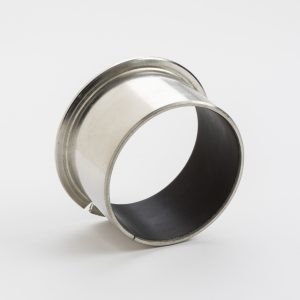

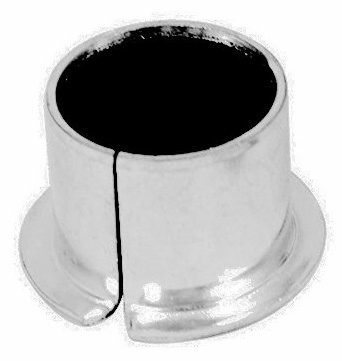

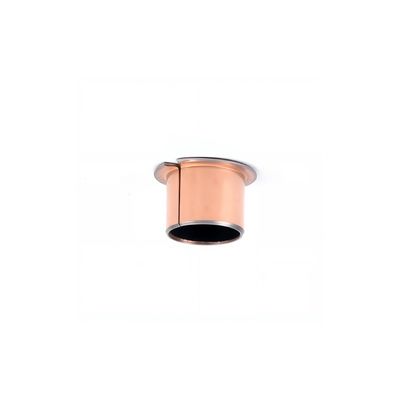

Bushing flange lengan flensa yang dibungkus geser DIN 1494 / ISO 3547 adalah komponen khusus yang dirancang untuk memberikan antarmuka geser yang halus dan andal antara bagian yang berputar atau bolak -balik dalam berbagai aplikasi industri. Jenis bushing ini ditandai dengan desain flensa yang dibungkus, yang menawarkan stabilitas dan daya tahan yang ditingkatkan dibandingkan dengan bushing tradisional.
Standar DIN 1494 dan ISO 3547 menentukan spesifikasi teknis, dimensi, dan persyaratan kinerja untuk jenis bushing ini. Standar-standar ini memastikan bahwa bushing memenuhi standar kualitas yang diakui industri dan cocok untuk digunakan dalam berbagai kondisi operasi.
Bushing lengan flensa yang terbungkus geser biasanya terdiri dari lengan logam dengan polimer atau bahan pelapis komposit. Bahan lapisan dibungkus di lengan dan diamankan di tempatnya dengan flensa, menciptakan permukaan geser yang halus dan tahan lama. Desain ini memungkinkan pengurangan gesekan dan keausan, memperpanjang masa pakai bushing dan mengurangi kebutuhan untuk pemeliharaan.
Aplikasi untuk DIN 1494 / ISO 3547 Bushing lengan flensa yang dibungkus geser beragam dan termasuk mesin, komponen otomotif, sistem hidrolik, dan peralatan industri lainnya. Mereka sering digunakan dalam aplikasi beban tinggi dan berkecepatan tinggi di mana kinerja geser yang andal dan efisien sangat penting.
Saat memilih Bushing Lengan Flange DIN 1494 / ISO 3547, penting untuk mempertimbangkan kondisi operasi spesifik dan persyaratan aplikasi. Faktor -faktor seperti beban, kecepatan, suhu, dan jenis pelumasan yang digunakan harus diperhitungkan untuk memastikan bahwa bushing cocok untuk aplikasi yang dimaksud.
Instalasi dan pemeliharaan bushing yang tepat juga penting untuk memastikan kinerja yang optimalnya. Penting untuk mengikuti instruksi pabrik dengan hati -hati dan secara teratur memeriksa bushing untuk dipakai atau kerusakan. Penggantian tepat waktu bushing usang dapat membantu mencegah kegagalan downtime dan peralatan yang mahal.
| 1,Diameter Bushing | |||
| Secara umum, diameter bagian dalam bushing tergantung pada diameter sumbu kawinnya. | |||
| 2,Panjang bushing | |||
| Panjang bushing tergantung pada ukuran permukaan yang berbahu tekanan. Semakin lama bushing, semakin sedikit tekanan di permukaan, lebih lama | |||
| Bushing, beban pada bushing relatif berkurang. Namun secara bersamaan, ini dapat mengakibatkan kontak deviasi atau efisiensi pendinginan yang lebih rendah dan dengan demikian mempersingkat | |||
| Kehidupan pelayanan bushing. Sebaliknya, jika panjang bushing terlalu pendek, minyak pelumas dapat dengan cepat mengalir keluar dari bushing. Karena itu, itu hampir tidak | |||
| Membentuk film minyak dan kemampuan bushing telah direndahkan. | |||
| Perbandingan efek L/D pada busing, terutama bushing pelumas minyak | |||
| Bushing pendek (d> l) | Item perbandingan | Bushing panjang (d <l) | |
| Kecil | Kekuatan pada film minyak | Besar | |
| Kuat | Kemampuan pendinginan | Lemah | |
| Tidak bisa terlalu tinggi | Tekanan permukaan | Bisa tinggi | |
| Tinggi | Keamanan terhadap pemukulan deviasi | Rendah | |
| Lemah | Kekakuan bushing | Kuat | |
| Pekan | Kemampuan penyerap goncangan | Kuat | |
| Kecil | Ruang angkasa | Besar | |
| 3,Ketebalan bushing | |||
| Keuntungan utama dari bushing pelumas komposit standar bersandar dengan ketebalan dinding tipisnya. Ketebalan standar bisa 0,5mm2, 0,75mm2, 1.0mm2, | |||
| 1.5mm2, 2.0mm2, 2.5mm2. | |||
| Dalam desain ketebalan bushing meluncur non-standar, perancang dapat berkonsultasi dengan proporsi SB dan D. berikut berikut | |||
| A) Untuk ketebalan dinding tipis meluncur bushing logam, proporsi antara SB dan D sama dengan 0,03 ~ 0,06. | |||
| B) Untuk ketebalan dinding tipis meluncur bushing logam, proporsi antara SB dan D sama dengan 0,08 ~ 0,12 | |||
| C) Untuk bushing gliding plastik, proporsi antara SB dan D sama dengan 0,1 ~ 0,12 | |||
| 4,Talang bushing | |||
| Untuk membuat pemasangan lebih mudah dan menghindari beban penyimpangan, bushing harus bertele -tele dalam arah panjangnya. Dimensi dari | |||
| Chamfer ditampilkan dalam bentuk berikut. | |||
| Ketebalan dinding | Keluar dimensi tamfer | Dimensi chamfer dalam | |
| <0,5 | Burr dipoles | Burr dipoles | |
| 0,75 | 0,5 ± 0,3 x 20 ° | 0,3+0,2 x 45 ° | |
| 1.0 | 0,6 ± 0,3 x 20 ° | 0,3+0,2 x 45 ° | |
| 1.5 | 0,6 ± 0,3 x 20 ° | 0,4+0,2 x 45 ° | |
| 2.0 | 1,2 ± 0,3x20 ° | 0,6+0,2 x 45 ° | |
| 2.5 | 1,8 ± 0,3x20 ° | 0,6+0,2 x 45 ° |
1, tidak ada pelumasan minyak atau lebih sedikit pelumasan minyak, tidak dapat digunakan untuk pengisian bahan bakar atau sulit untuk mengisi bahan bakar tempat, dapat digunakan dalam pemeliharaan atau kurang pemeliharaan.
2, ketahanan aus, koefisien gesekan, umur layanan yang panjang.
3, ada jumlah yang tepat dari elastis-plastik, dapat menekan distribusi pada permukaan kontak yang luas, meningkatkan kapasitas bantalan.
4, koefisien gesekan statis dan dinamis mirip dengan merangkak dengan kecepatan rendah untuk menghilangkan, sehingga dapat memastikan keakuratan pekerjaan mekanis.
5, dapat mengurangi getaran mekanis, mengurangi kebisingan, mencegah polusi, meningkatkan kondisi kerja.
6, dalam perjalanan operasi, dapat membentuk film transfer, memainkan peran dalam melindungi poros gerinda, tidak ada fenomena sumbu gigitan.
7, untuk persyaratan kekerasan poros penggilingan, rendah, tidak dipadamkan dan poros temper dapat digunakan, sehingga mengurangi pemrosesan bagian yang relevan dengan sulit.
Pompa beton bantalan polos gleitlager
VSB-10Bushing komposit multilayer yang melumasi sendiri
1. /Ketebalan campuran serat 0,01 ~ 0,03mm. Ini adalah permukaan kontak untuk poros berputar. Pesta kecil dari lapisan dan bahan perunggu yang disinter bergabung untuk membuat film pelumas yang solid, yang melapisi poros.
2. Ketebalan bubuk perunggu sintered 0,20*0,35mm, komposisi khusus tembaga bubuk menyatu secara termal dengan dukungan baja. Lapisan kontak ini bertindak sebagai jangkar untuk lapisan dan melakukan penumpukan termal dari permukaan bantalan.
3. Dukungan baja rendah karbon. Menetapkan fondasi bushing, baja baja memberikan stabilitas yang luar biasa, carrying beban dan karakteristik disipasi panas.
Baja karbon + bubuk tembaga + ( + pb + pengisi)
· Bahan bushing pelumas diri komposit logam-polimer
· Baja baja + sinter perunggu berpori +
· + Timbal
|
Lapisan geser |
| Kinerja operasi | |
| Kering | Sangat bagus |
| Dilumasi minyak | Bagus |
| Grease dilumasi | Adil |
| Air dilumasi | Adil |
| Proses cairan dilumasi | Adil |
| Max. memuat | Statis | 250n/mm2 |
| Dinamis | 140n/mm2 | |
| Max. kecepatan | Kering | 2m/s |
| Pelumasan | > 2m/s | |
| Max. PV (kering) | Waktu singkat | 3.6n/mm2*·MS |
| Kontinu | 1.8n/mm2*·MS | |
| Suhu. | -195 ℃ ~+280 ℃ | |
| Koefisien gesekan | 0,03 ~ 0,20 | |
| Konduktivitas termal | 42w (m · k)-1 | |
| Koefisien ekspansi termal | 11*10-6k-1 |
|
Bentuk bantalan tersedia dalam dimensi standar

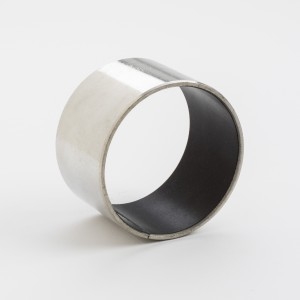

· Semak silinder

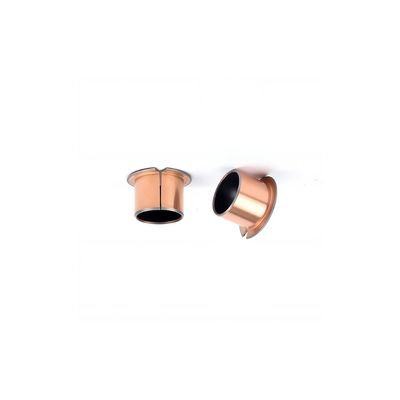

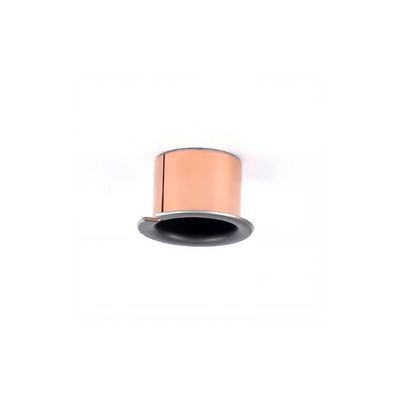

· Bush flanged
· Dorong mesin cuci
· Cuci bergelang
· Piring geser
