| Nama merek: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| Nomor Model: | Sumbat Perunggu Grafit Busing memenuhi toleransi |
| Moq: | 300 Potongan / potongan |
| harga: | $0.10 - $3.00 / Pieces |
| Ketentuan Pembayaran: | TT DALAM MUKA, L / C, Western Union |
| Kemampuan Penyediaan: | CNC Bronze Bearings Online • Produsen Busing Kustom • Pemasok Geser Bantalan |

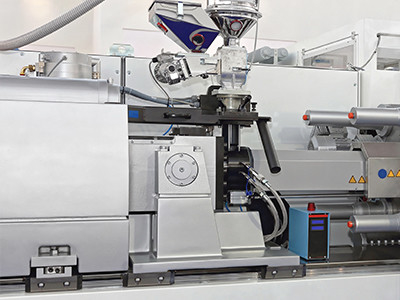

Sebuah pelat tanpa minyak yang dirancang untuk pelat bergerak dan meja injeksi mesin cetak injeksi adalah komponen penting yang memastikan operasi yang lancar dan efisien.Jenis pelat bantalan ini menghilangkan kebutuhan untuk metode pelumasan tradisional, seperti minyak atau lemak, sehingga mengurangi persyaratan pemeliharaan dan risiko kontaminasi dalam proses cetakan.
Lemparan tanpa minyak biasanya terbuat dari bahan berkualitas tinggi dan tahan aus yang dapat menahan siklus stres dan tekanan berulang dari proses cetakan injeksi.Desainnya seringkali mencakup perawatan permukaan khusus atau lapisan untuk meningkatkan daya tahan dan mengurangi gesekan.
Dengan menggunakan pelat tanpa minyak, produsen dapat mencapai beberapa manfaat. Pertama, hal itu mengurangi risiko kontaminasi minyak atau lemak di rongga cetakan, yang dapat menyebabkan cacat pada produk akhir.Kedua, tidak perlu mengganti minyak secara teratur dan pemeliharaan, mengurangi waktu henti dan biaya tenaga kerja. Ketiga, pelat tanpa minyak dapat memberikan kinerja yang lebih konsisten dan dapat diandalkan dari waktu ke waktu.Memastikan akurasi dan kelanjutan proses cetakan injeksi.
Singkatnya, pelat tanpa minyak untuk pelat bergerak dan meja injeksi mesin injeksi adalah tambahan yang berharga yang dapat meningkatkan efisiensi, keandalan,dan kualitas proses cetakan.
| Komposisi dan sifat | ||||||||||||||||
| dg | DIN | Bahan Tidak, tidak. formulir pengiriman1) |
Pengangkatan | Standar ASTM | Berat proporsional | Sifat fisik (min.) | ||||||||||
| Standar | Paduan Tidak, tidak. |
DIN | ASTM | Kepadatan | 00,2% Ketegangan |
Kekuatan tarik kekuatan |
Ketegangan | Emodulus | Kekerasan | Aplikasi | ||||||
| Simbol | ρ | δy | δT | |||||||||||||
| Satuan | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 diizinkan Max. porsi Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standar bahan untuk sebagian besar aplikasi internasional standar |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | belum standar | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 Diizinkan Ni 0,8 - 1.5 Max. porsi Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Bahan untuk tinggi beban dan/atau Tekanan korosi serangan internasional hanya sebagian standar |
|||
| 2.1061.03 | CuSn12Pb | belum standar | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 diizinkan Max. porsi Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Min maksimum 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Bahan untuk beban ekstrim dan/atau tinggi korosif lingkungan internasional standar |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn istirahat diizinkan Max. porsi Tidak lebih dari 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Tidak lebih dari 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Bahan untuk beban tertinggi tanpa serangan korosif. internasional sebagian standar untuk luasnya yang besar |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | belum standar | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0,8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Bahan dengan tahan aus yang baik. Tance. korosi dan air laut tahan internasional sebagian standar |
|||
| 2.1052.03 | CuSn12 | belum standar | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | belum standar | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) formulir pengiriman: .01 = peleburan pasir. .02 = gravitasi casting. .03 = pengecoran sentrifugal. .04 = pengecoran terus menerus | ||||||||||||||||
Bubuk padat, perunggu dengancolokan pelumas tertanam, DIN 1850/ISO 4379, Bebas perawatan |
|||
Rincian Teknis |
|||
| Kapasitas beban spesifik statis | 150 [N/mm2] | Tekanan suhu | - 100 [°C] sampai + 300 [°C] |
| Dinamika kapasitas beban spesifik | 100 [N/mm2] | ||
| Kecepatan geser | ≤ 0,3 sampai 1,0 [m/s] | Maksimal nilai PV | 1.5 [N/mm2 x m/s] |
| Nilai gesekan | 00,03 [μ] sampai 0,2 [μ] dilumasi/kering | Kekerasan | 190-220 HB |
Bahan-bahan |
|||
| Bahan pendukung | CuZn25Al5 | Paduan perunggu biasa lainnya | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Lapisan geser | Permukaan pelumas padat: aplikasi 25-30% | ||
Rincian Toleransi |
|||
| Perumahan Ø | H7 | Toleransi poros | f7 atau h6 |
| Bushing internal-Ø setelah pemasangan | Pls berkonsultasi dengan insinyur penjualan kami, toleransi standar dikirim: r6 atau E7 | ||
Bahan poros |
|||
| Kekerasan poros harus setidaknya 70-100HB lebih keras daripada paduan perunggu. | |||
| Keruwetan permukaan ≤ Ra 0.8 | |||
Properti |
|||
| Hal ini memenuhi tuntutan operasi tertinggi dan cocok untuk beban kejut. Tergantung pada paduan, ia tahan korosi dan juga sangat tahan aus dengan umur panjang. | |||
RANGKAH APLIKASI |
|||
| Kran, mesin pertambangan, mesin konstruksi, aplikasi lepas pantai & laut, pabrik baja, tenaga air & hidro mekanik | |||
Pemeliharaan |
|||
| Ini adalah bahan bantalan bebas pemeliharaan, tetapi pelumasan awal adalah wajib untuk proses. | |||
Rekomendasi pemasangan |
|||
| Perumahan | Chamfer min. 1,5 mm x 15-45°, untuk penyelarasan busing yang mudah | ||
| Selang | Chamfer 5 mm x 15°, untuk mudah memasukkan poros | ||
| Untuk diameter yang lebih kecil, OD harus dibumbui minyak sebelum ditekan. | |||
| Untuk diameter yang lebih besar, es kering untuk pembekuan harus digunakan. | |||

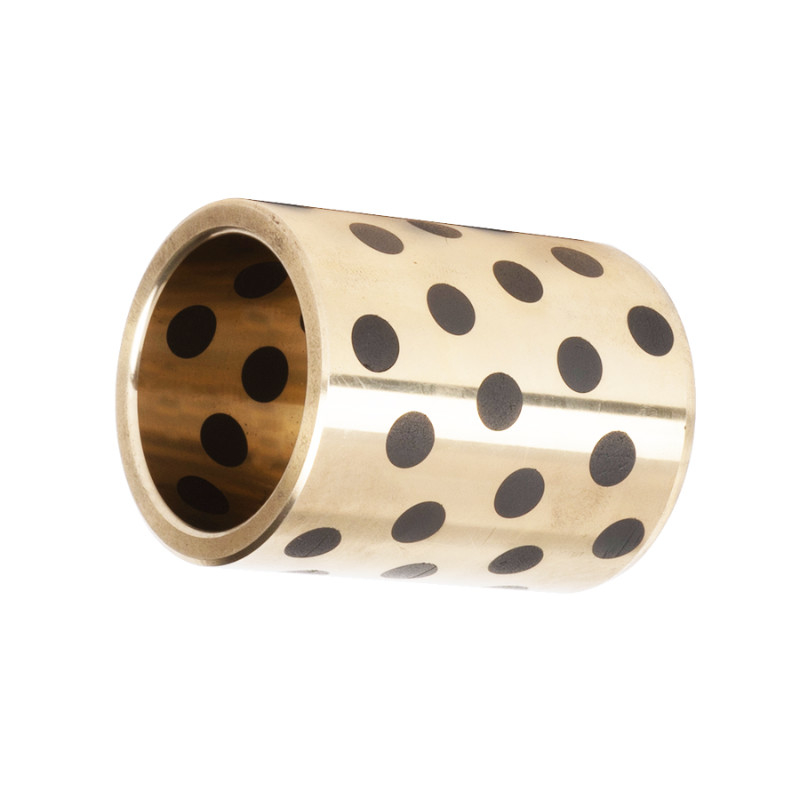

Ini dengan formulasi khususKekuatan TinggiPerunggu C86300/C86200 AtauPaduan tembagaDenganCasting yang bagusDan Dynamic,Ketahanan KorosiProperti. Permukaannya tertanam dengan grafit pelumasan diri diatur pada sudut tertentu dan kepadatan.Bulldozer, Excavator, Auto Stamping Die, Plastik Mold, Preform Mold dll.
Bush - Bush Eksporter, Produsen, Layanan
1, tidak ada pelumasan minyak atau kurang pelumasan minyak, tidak dapat digunakan untuk mengisi bahan bakar atau sulit untuk mengisi bahan bakar tempat, dapat digunakan diperawatanataukurang perawatan.
2,ketahanan haus, koefisien gesekan, umur panjang.
3, ada jumlah yang tepat darielastis-plastik, dapat distribusi tegangan di permukaan kontak yang luas, meningkatkan kapasitas bantalan bantalan.
4, koefisien gesekan statis dan dinamis mirip dengan merangkak dikecepatan rendahuntuk menghilangkan, sehingga memastikan akurasi kerja mekanik.
5, bisamengurangi getaran mekanik, mengurangi kebisingan, mencegah polusi, memperbaiki kondisi kerja.
6, dalam perjalanan operasi dapat membentuk film transfer, memainkan peran dalam melindungi poros grinding, tidak ada aksi gigitan fenomena.
7, untuk persyaratan kekerasan poros grinding rendah, tidak padam dan poros tempered dapat digunakan, sehinggamengurangi pengolahan bagian yang relevan sulit.
Bolong panduan tanpa minyak jenis ini dapat digunakan dalam semua jenis jembatan, mesin press, mesin injeksi cetakan dan mesin industri lainnya.

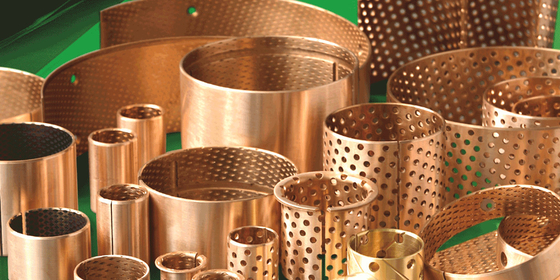

VSB-10 Bolong Komposit Berlapis Berganda yang Mengotori Sendiri
1./ SeratIni adalah permukaan kontak untuk poros berputar. Bagian-bagian kecil dari lapisan dan bahan perunggu yang disinterkan bergabung untuk menciptakan film pelumas padat,yang menutupi poros.
2. bubuk perunggu sinter ketebalan 0,20 * 0,35mm, komposisi khusus dari tembaga bubuk termal dilebur ke baja pendukung.Lapisan kontak ini bertindak sebagai jangkar untuk lapisan dan melakukan pembentukan termal jauh dari permukaan bantalan.
3.Dukungan baja rendah karbonMenetapkan dasar dari bushings, baja belakang memberikan stabilitas yang luar biasa, beban membawa dan karakteristik disipasi panas.
Baja Karbon + Bubuk Tembaga + (+ Pb + Filler)
· Metal-Polymer Composite Self-Lubricating Bushing Material
· Baju Baja + Sinter Perunggu Berlubang +
· + Timah
|
|
Lapisan geser |
|
Kinerja Operasi |
|
|
Dingin |
Sangat bagus. |
|
Minyak dilumasi |
Bagus sekali. |
|
Lemak dilumasi |
Yang adil |
|
Air dilumasi |
Yang adil |
|
Cairan proses dilumasi |
Fai |
|
Maks. beban |
Statik |
250N/mm2 |
|
Dinamis |
140N/mm2 |
|
|
Max. kecepatan |
Dingin |
2m/s |
|
Penggilingan |
> 2m/s |
|
|
Maks. PV (Kering) |
Waktu singkat |
3.6N/mm2*·m/s |
|
Berkelanjutan |
1.8N/mm2*·m/s |
|
|
Temp. |
-195°C~+280°C |
|
|
Koefisien gesekan |
0.03 ~ 0.20 |
|
|
Konduktivitas termal |
42W (m·k)-1 |
|
|
Koefisien ekspansi termal |
11*10-6k-1 |
|

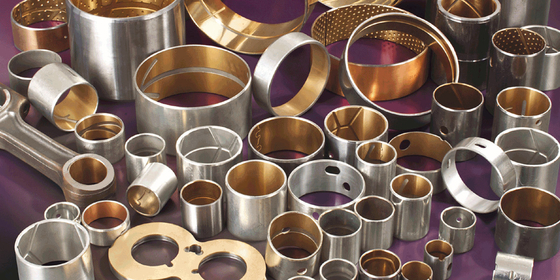

Bentuk bantalan tersedia dalam dimensi standar
· Semak silinder
· Semak-semak bergelombang
· Pemanas dorongan
· Flanged washer
· Piring geser

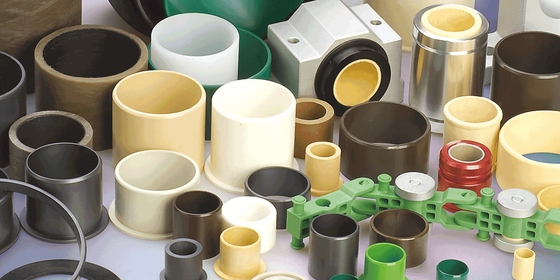

Bantalan, Bantalan Pelumas, Bantalan Komposit, Bantalan Logam, Bantalan Kompresor, Metal-Polimer, Filament Wound, Bantalan Langsing, Bantalan Flange, Bantalan Polimer, Bantalan Flange, Bantalan Pompa,Semak-semak yang bergelombangPiring dorongan, bantalan industri
Digunakan secara luas dalam industri hidrolik dan pneumatik, pembuatan mesin alat industri, industri mesin plastik, mengangkat dan menangani mesin, mesin pelabuhan, kantor, mesin kebugaran,mesin tekstil, kemasan makanan, mesin pengisi, mesin kimia, percetakan dan kemasan, mesin pembuatan kertas, mobil, kereta api lokomotif uap, industri pembuatan kapal, mesin cetak,mesin metalurgi, mesin konstruksi, dll.
