Semak Silinder Perunggu Metrik Bantalan Bimetalik

Tempat asal Produsen Bearing Bimetal
Nama merek bimetal
Sertifikasi ISO 9001
Nomor model Bantalan perunggu bimetalik
Kuantitas min Order 800 Sepotong / Potongan (Pesanan Minimal)
Harga $0.20 - $2.00 / Pieces ,Negotiable
Kemasan rincian ekspor & impor bushing bimetal Standar karton internasional
Waktu pengiriman Memproduksi Bushing Bimetal Dalam Stok, Dikirim Dalam Beberapa Hari.
Syarat-syarat pembayaran TT di muka
Menyediakan kemampuan pengecoran bimetal bushing, Cina, produsen, pemasok, pabrik, grosir, Bushing Pelumas Mandiri Metrik,

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Meterial Bimetal Bushing CuPb10Sn10 atau CuSn6Zn6Pb3 Ciri Bantalan Biasa dan Bantalan Lengan
Ukuran ukuran standar tersedia Kualitas Busing berkualitas tinggi OEM
Tipe Metal Split Bushes, Terbuka Aplikasi truk tugas berat, roller bawah buldoser
Harga Pabrik Bearing Bushing tiffany@viiplus.com Produsen Bushing Bantalan Pelumas Sendiri https://www.viiplus.com/
Menyorot Bushing Perunggu yang Didukung Baja, Semak Bimetalik Bushing Bantalan Bimetalik Bantalan bimetal dengan alas baja dan lapisan perunggu • Sangat cocok untuk ... Bantalan biasa Bimet
Bush Bearing Produsen Pemasok Eksportir plain bearings. bantalan biasa. Long, maintenance-free service, manufactures bushin
Cahaya Tinggi

Semak Silinder Metrik

,

Semak Silinder Bimetalik

Tinggalkan pesan
Deskripsi Produk

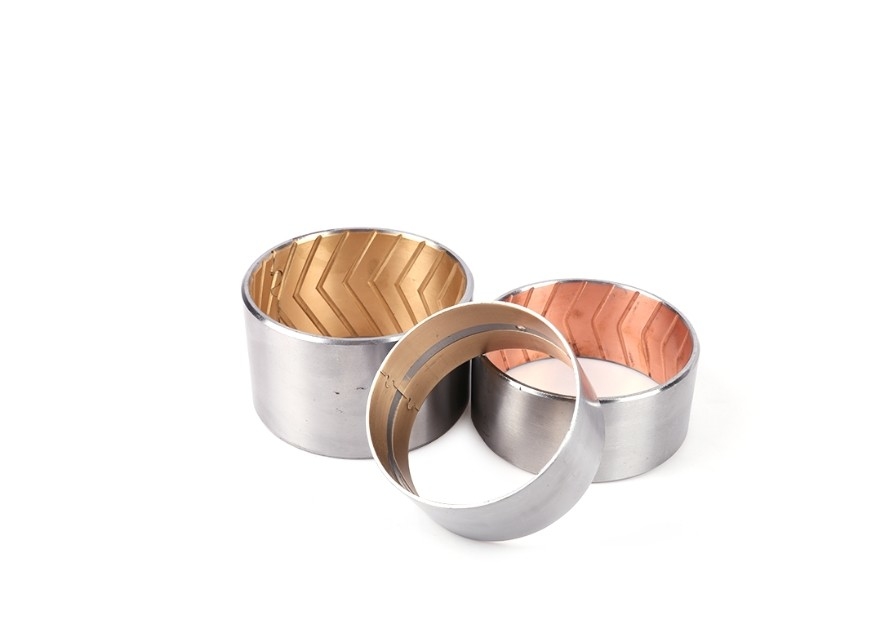

Semak Silinder Perunggu Metrik Bantalan Bimetalik



Semak Silinder Metrik & Semak Jenis Flensa Las, Bimetallic bearing bronze, Split Open Type.Dimensi Metrik untuk truk tugas berat, roller track bushing lengan bulldozer.



Jenis Bushing: Lengan;Dimensi: Design Units: Metric;Bahan:Bantalan Permukaan: Perunggu Bertimbal (Lined BantalanPermukaan);Tubuh: Baja;Tambahan.

bantalan bimetalikdengan bushing perunggu yang didukung baja ideal untuk aplikasi dengan beban tinggi & kondisi pengoperasian yang kasar.Ketahanan aus.

Bantalan bimetal terbuat dari baja yang disinter dengan CuPb10Sn10 atau CuSn6Zn6Pb3 sebagai lapisan pelapisnya.Busing jenis ini menunjukkan kinerja terbaiknya di antara busing yang terbuat dari bahan paduan timah-Cu dalam rangkaian produk ini.Paling cocok untuk kondisi kecepatan menengah dan benturan tinggi.



Paduan perunggu timbal CuPb10Sn10 atau CuSn6Zn6Pb3
Kapasitas beban 65N / mm² Paduan tahan banting HB70 ~ 100
Suhu Maks 260 ℃

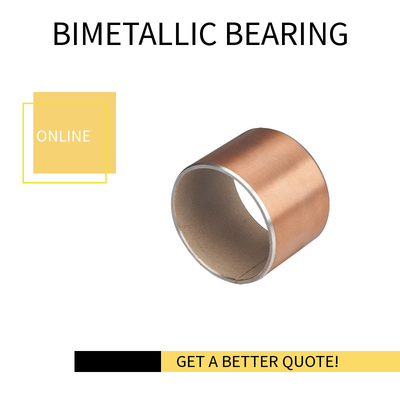

Bushing Bi-Metalik


Baja didukung dengan bahan bantalan lapisan perunggu timbal untuk aplikasi berpelumas oli.Material ini memiliki kapasitas beban tinggi dan sifat fatik yang baik.Ini banyak digunakan dalam aplikasi otomotif seperti kompresor, roda kemudi, power steering, bantalan pedal, semak-semak king-pin, poros bak truk, peralatan penanganan dan pengangkatan mekanis, motor hidrolik, mesin pertanian, dll.



bimetal bearing bushes



Komposisi Kimia
Bahan Komposisi paduan Standar internasional Kekerasan paduan
BISNIS BIMETAL 800 JIS-LBC3 / SAE-797 CuPb10Sn10 HB70-100
BUSHING BIMETAL 720 JIS-LBC6 / SAE-799 CuPb24Sn4 HB45-70
BISNIS BIMETAL 700 JIS-KJ3 / SAE-48 CuPb30 HB30-45
BISNIS BIMETAL 20 JIS-AJL / SAE-783 AlSn20Cu HB30-40



Tech.Data
Max.beban Statis 120N / mm2 Kekerasan paduan 240N / mm2
Dinamis 60N / mm2 Temp. -40 ° C ~ + 250 ° C
Max.kecepatan (Dilumasi) 2m / dtk Koefisien gesekan 0,08 ~ 0,20
Max.PV 2.8N / mm2 * m / dtk Konduktivitas termal 60W (m * k) -1
Melanggar Beban 350N / mm2 Coef.ekspansi termal 14 * 10-6 * k-1

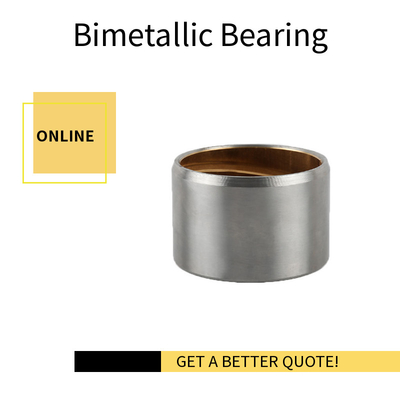

Bushing Perunggu Bertimbal yang Didukung Baja Bi-metal

Bushing Bimetal-800 Fitur



Bahan Bushing Bimetal terbuat dari perunggu bertimbal yang didukung dengan baja bimetal, yang cocok untuk aplikasi berpelumas oli Bahan ini memiliki daya dukung beban yang tinggi dan sifat fatik yang baik.Ini banyak digunakan dalam aplikasi otomotif seperti kompresor, roda kemudi, power steering, bushing pedal, bushing kingpin, trunnion tailgate, peralatan penanganan dan pengangkatan mekanis, motor dan pompa hidrolik, mesin pertanian, dll.



Struktur Bushing Komposit Bi-Metalik


1.Bi-metal sintered bronze layer: ketahanan aus yang baik dan kapasitas beban yang sangat baik.
2. Penyangga Baja: Dengan meletakkan fondasi bushing, penyangga baja menawarkan stabilitas yang luar biasa, karakteristik beban dan pembuangan panas.



Desain Split Gap Bushing Bimetal



Bimetal Bearing Bushes











Bimetal Bushing-800 Metric Cylindrical Bushes Bagan Ukuran



Di

MELAKUKAN

Poros DS

h8

Perumahan H7 DH ID setelah diperbaiki Di, a



Izin CD



Ketebalan dinding S3

Lubang minyak dL

B 0

-0,40

10 15 20 25 30 40 50
10 12 10 -0,022 12 +0.018













+0.148

+0.010

0.170

0,010

















0,995

0,935





















4

Bimatal Bushing-800 1010 Bimatal Bushing-800 1015 Bimatal Bushing-800 1020
12 14 12 -0,027 14 +0.018











0.175

0,010

Bimatal Bushing-800 1210 Bimatal Bushing-800 1215 Bimatal Bushing-800 1220
14 16 14 -0,027

+0.018

16

Bimatal Bushing-800 1410 Bimatal Bushing-800 1415 Bimatal Bushing-800 1420
15 17 15 -0,027

+0.018

17

Bimatal Bushing-800 1510 Bimatal Bushing-800 1515 Bimatal Bushing-800 1520
16 18 16 -0,027

+0.018

18

Bimatal Bushing-800 1610 Bimatal Bushing-800 1615 Bimatal Bushing-800 1620
18 20 18 -0,027

+0.021

20

+0.151

+0.010

0.178

0,010

Bimatal Bushing-800 1810 Bimatal Bushing-800 1815 Bimatal Bushing-800 1820 Bimatal Bushing-800 1825
20 23 20 -0,033

+0.021

23











+0.161

+0.020











0.194

0,020











1.490

1.430

Bimatal Bushing-800 2010 Bimatal Bushing-800 2015 Bimatal Bushing-800 2020 Bimatal Bushing-800 2025
22 25 22 -0,033

+0.021

25

























6

Bimatal Bushing-800 2210 Bimatal Bushing-800 2215 Bimatal Bushing-800 2220 Bimatal Bushing-800 2225
24 27 24 -0,033

+0.021

27

Bimatal Bushing-800 2410 Bimatal Bushing-800 2415 Bimatal Bushing-800 2420 Bimatal Bushing-800 2425 Bimatal Bushing-800 2430
25 28 25 -0,033

+0.021

28

  Bimatal Bushing-800 2515 Bimatal Bushing-800 2520 Bimatal Bushing-800 2525 Bimatal Bushing-800 2530
26 30 26 -0,033

+0.021

30

+0.181

+0.040

0.214

0,040





















1.980

1.920

  Bimatal Bushing-800 2615 Bimatal Bushing-800 2620 Bimatal Bushing-800 2625 Bimatal Bushing-800 2630
28 32 28 -0,033

+0,025

32

















+0.185

+0.040





0.218

0,040

  Bimatal Bushing-800 2815 Bimatal Bushing-800 2820 Bimatal Bushing-800 2825 Bimatal Bushing-800 2830 Bimatal Bushing-800 2840
30 34 30 -0,033

+0,025

34

  Bimatal Bushing-800 3015 Bimatal Bushing-800 3020 Bimatal Bushing-800 3025 Bimatal Bushing-800 3030 Bimatal Bushing-800 3040
32 36 32 -0,039

+0,025

36











0.224

0,040

  Bimatal Bushing-800 3215 Bimatal Bushing-800 3220 Bimatal Bushing-800 3225 Bimatal Bushing-800 3230 Bimatal Bushing-800 3240
35 39 35 -0,039

+0,025

39

    Bimatal Bushing-800 3520 Bimatal Bushing-800 3525 Bimatal Bushing-800 3530 Bimatal Bushing-800 3540 Bimatal Bushing-800 3550
38 42 38 -0,039

+0,025

42





8

    Bimatal Bushing-800 3820 Bimatal Bushing-800 3825 Bimatal Bushing-800 3830 Bimatal Bushing-800 3840 Bimatal Bushing-800 3850
40 44 40 -0,039

+0,025

44

    Bimatal Bushing-800 4020 Bimatal Bushing-800 4025 Bimatal Bushing-800 4030 Bimatal Bushing-800 4040 Bimatal Bushing-800 4050





Di

MELAKUKAN

Poros DS

h8

Perumahan H7 DH ID setelah diperbaiki Di, a

Izin CD

Ketebalan dinding S3 Lubang minyak dL

B 0

-0,40

25 30 40 50 60 80 90 100
45 50 45 -0,039 50 + 0,025

+0.225

+0.080

0.264

0,080



































































2.460

2.400



















8

Bimatal Bushing-800 4525 Bimatal Bushing-800 4530 Bimatal Bushing-800 4540 Bimatal Bushing-800 4550
50 55 50 -0,039 55 + 0,030



















+0.230

+0.080

0,269

0,080

  Bimatal Bushing-800 5030 Bimatal Bushing-800 5040 Bimatal Bushing-800 5050 Bimatal Bushing-800 5060
55 60 55 -0,046 60 + 0,030















0.276

0,080

  Bimatal Bushing-800 5530 Bimatal Bushing-800 5540 Bimatal Bushing-800 5550 Bimatal Bushing-800 5560
60 65 60 -0,046

+0.030

65

  Bimatal Bushing-800 6030 Bimatal Bushing-800 6040 Bimatal Bushing-800 6050 Bimatal Bushing-800 6060
65 70 65 -0,046

+0.030

70

  Bimatal Bushing-800 6530 Bimatal Bushing-800 6540 Bimatal Bushing-800 6550 Bimatal Bushing-800 6560
70 75 70 -0,046

+0.030

75

  Bimatal Bushing-800 7030 Bimatal Bushing-800 7040 Bimatal Bushing-800 7050 Bimatal Bushing-800 7060 Bimatal Bushing-800 7080
75 80 75 -0,046

+0.030

80



















































9.5

  Bimatal Bushing-800 7530 Bimatal Bushing-800 7540 Bimatal Bushing-800 7550 Bimatal Bushing-800 7560
80 85 80 -0,046

+0.035

85

























+0.235

+0.080

0.281

0,080

    Bimatal Bushing-800 8040 Bimatal Bushing-800 8050 Bimatal Bushing-800 8060 Bimatal Bushing-800 8080
85 90 85 -0,054

+0.035

90























0.289

0,080

  Bimatal Bushing-800 8530   Bimatal Bushing-800 8550 Bimatal Bushing-800 8560 Bimatal Bushing-800 8580   Bimatal Bushing-800 85100
90 95 90 -0,054

+0.035

95

      Bimatal Bushing-800 9050 Bimatal Bushing-800 9060 Bimatal Bushing-800 9080   Bimatal Bushing-800 90100
95 100 95 -0,054

+0.035

100

        Bimatal Bushing-800 9560 Bimatal Bushing-800 9580 Bimatal Bushing-800 9590 Bimatal Bushing-800 95100
100 105 100-0,054

+0.035

105

        Bimatal Bushing-800 10060 Bimatal Bushing-800 10080 Bimatal Bushing-800 10090 Bimatal Bushing-800 100100
105 110 105-0,054

+0.035

110

        Bimatal Bushing-800 10560 Bimatal Bushing-800 10580   Bimatal Bushing-800 105100
110 115 110-0,054

+0.035

115

        Bimatal Bushing-800 11060 Bimatal Bushing-800 11080   Bimatal Bushing-800 110100
115 120 115-0.054

+0.035

120

      Bimatal Bushing-800 11550   Bimatal Bushing-800 11580
120 125 120-0,054

+0.040

125



















+0.240

+0.080

      Bimatal Bushing-800 12050 Bimatal Bushing-800 12060     Bimatal Bushing-800 120100
125 130 125-0.063

+0.040

130















0.303

0,080

              Bimatal Bushing-800 125100
130 135 130-0.063

+0.040

135

        Bimatal Bushing-800 13060     Bimatal Bushing-800 130100
135 140 135-0.063

+0.040

140

        Bimatal Bushing-800 13560 Bimatal Bushing-800 13580
140 145 140-0.063

+0.040

145

        Bimatal Bushing-800 14060 Bimatal Bushing-800 14080   Bimatal Bushing-800 140100
150 155 150-0,063

+0.040

155

        Bimatal Bushing-800 15060 Bimatal Bushing-800 15080   Bimatal Bushing-800 150100



Aplikasi Bantalan Bimetalik

Penerapannya termasuk suspensi keseimbangan truk tugas berat, roller track buldoser, sasis mobil, dll.




Bimetal Bearing Bushes.
