SAE 660 Bronze Oilless Bush- Cepat, Selesai & Mesin
| Tempat asal | Bushing Tanpa Minyak |
|---|---|
| Nama merek | VIIPLUS |
| Sertifikasi | ISO 9001 |
| Nomor model | bushing tanpa minyak |
| Kuantitas min Order | Dapat dinegosiasikan |
| Harga | Negotiable |
| Kemasan rincian | KASUS KAYU EKSPOR KARTON KAYU |
| Waktu pengiriman | 7-25 hari kerja |
| Syarat-syarat pembayaran | T / T |
| Menyediakan kemampuan | steker bantalan grafit, Cina, produsen, pemasok, pabrik, grosir, Bantalan Jurnal Logam, Bantalan Pel |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Bahan | Paduan Kuningan | Fitur | Pemeliharaan |
|---|---|---|---|
| Pelumas | grafit terpasang | Jenis | Semak Tanpa Minyak |
| Kualitas | Kualitas tinggi | Ukuran | 50X62X50mm |
| Bearing Bushing Harga Pabrik | tiffany@viiplus.com | Produsen Bushing Bantalan Pelumas Sendiri | https://www.viiplus.com/ |
| Produsen Bantalan Tanpa Minyak | https://www.bronzelube.com/ | Produsen | grafiti bucha de perunggu |
| Menyorot | Bantalan Polos Perunggu Padat, Bantalan Polos Perunggu Flange Grafit, Mesin Pertambangan | Semak Tanpa Minyak | Oilless Bush. Semak Tanpa Minyak. Copper Alloy. Paduan Tembaga. Strai |
| Bush Bearing Produsen Pemasok Eksportir | plain bearings. bantalan biasa. Long, maintenance-free service, manufactures bushin | Pemasok Bush Tanpa Minyak | www.VIIPLUS.com menawarkan busing tanpa minyak di situs web mereka.[1] Anda dapat mengunjungi situs |
| Cahaya Tinggi | JDB Oilless Bushes,50x62x50mm Oilless Bushes,Bushing lengan oilless Anti Korosif |
||
Deskripsi Produk
SAE 660 Bronze Oilless Bush - Cepat, Selesaikan, & Diproses
SAE 660 Bronze Oilless Bush, komponen yang cepat, selesai, dan diolah, menawarkan kinerja dan daya tahan yang luar biasa dalam berbagai aplikasi industri.semak ini memiliki sifat mekanik yang unggul, termasuk kekuatan tinggi, ketahanan haus, dan ketahanan korosi.
Desain tanpa minyak menghilangkan kebutuhan untuk pelumasan reguler, secara signifikan mengurangi biaya pemeliharaan dan waktu henti.Fitur ini membuat SAE 660 Bronze Oilless Bush pilihan yang ideal untuk operasi industri yang serba cepat di mana keandalan dan efisiensi sangat penting.
Fitur pemasangan cepat bush menyederhanakan proses integrasi, memungkinkan integrasi yang mulus ke dalam mesin yang ada.memaksimalkan kinerja dan memperpanjang umur semak.
Apakah Anda meningkatkan peralatan yang ada atau memasang mesin baru,SAE 660 Bronze Oilless Bush adalah pilihan unggul untuk meningkatkan efisiensi operasional dan mengurangi persyaratan pemeliharaanHubungi kami hari ini untuk mempelajari lebih lanjut tentang produk inovatif ini dan bagaimana dapat meningkatkan operasi industri Anda.
Bronze Bushing Menghemat Waktu & Uang Anda Dalam Penelitian, Desain & Biaya Produksi. E-mail Sekarang! Berbagai & Pilihan. Oilless Bushing & Bearings. Layanan Pelanggan Ahli.
SAE 660 Perunggu - Cepat, Selesai & Mesin Grafit Disambungkan Perunggu Bushings. Tanpa Minyak. Pesan Gratis hari ini!
Tembaga berlapis-lapis yang terbuat dari logam, tidak berlapis-lapis, tidak berlapis-lapis, tidak berlapis-lapis
Tembaga Cairan C93200 Sleeve (Plain) Bearings Jual Online
Standar Grafit Plugged Bronze Sleeve Bushing
Bahan paduan
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Kelas China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Baja+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internasional ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Baja+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Jerman DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Baja+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Jepang JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Serikat ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Kelas 40 | 52100 |
| Standar Inggris | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Komposisi kimia paduan material
| Elemen Kimia | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (%) | Beristirahat | Beristirahat | Beristirahat | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Beristirahat | Beristirahat |
| Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (%) | - | - | - | - | - | 1.0 - 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Parameter teknis
| Kinerja | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max.load P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| Kecepatan maksimum V (m/s) | Dry0.4 minyak5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Densitas ρ ((g/cm3)) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Kekuatan tarik (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Elongasi (%) | > 10 | > 4 | > 10 | - | - | ||
| Kekerasan (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 | ||
| Koefisien gesekan (μ) | Pengolahan minyak: 0.03 | gesekan (garing): 0.16 | |||||
Standar grafit plugged bronze sleeve bushing adalah untuk membuka rongga dengan ukuran yang tepat dan pengaturan teratur pada permukaan gesekan logam dari matriks bantalan, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Badan dasar dari busing lengan perunggu standar yang disegel grafit harus ditentukan sesuai dengan kondisi kerja bantalan itu sendiri.Bahan yang lebih umum digunakan adalah kuningan yang kuat, timah perunggu, castings dan sebagainya. ada dua jenis utama tertanam bahan pelincir padat, satu adalah timbal hitam alami, grafit buatan, dan sintesis MoS2,dan yang lainnya disintesis dengan PTFE sebagai matriks. Menurut kondisi operasi sendiri bantalan,Kombinasi substrat logam yang berbeda dan pelumas padat yang tertanam dapat memastikan bahwa produk dapat memenuhi kebutuhan khusus dari berbagai suhu, kondisi operasi beban, gerakan dan media, sambil memastikan operasi yang stabil dan dapat diandalkan.
1Tidak perlu untuk alat pasokan minyak, lubang injeksi minyak, pengolahan alur minyak
2. Pengurangan biaya operasi
3. Pengurangan waktu desain
4Daur ulang pelumas dan perlindungan lingkungan
| Pelumas padat | ||
| Pelumas | Fitur | Aplikasi khas |
| SL1 Grafit+penambahan | Ketahanan yang sangat baik terhadap serangan kimia dan gesekan yang rendah. Batas waktu 400 °C | Suite untuk mesin umum dan di bawah atmosfer |
| SL4 PTFE+Additif | Rendah gesekan dan baik dari pelumasan air, batas suhu 300 °C | Kapal, turbin hidraulik, turbin gas dll |
Pemasok Bushing Listrik Diri Tanpa Minyak dari Cina
Kami adalah produsen dan pemasok terkemuka dari Oilless Bushing dan produk kami terdiri dari kualitas yang baik.
Busing tanpa minyak, terintegrasi ke dalam pelumas padat tanpa minyak, adalah jenis baru paduan tembaga padat, yang terintegrasi secara homogen dengan pelumas padat di tubuhnya.
Ini melanggar batas bantalan umum, pelumasan yang tergantung pada film minyak.
Oleh karena itu, cocok untuk suhu tinggi, penggunaan berat, perlindungan korosi, atau ketika minyak sulit diimpor.
Kinerjanya berlipat ganda baik pada kekerasan dan gesekan.
Sekarang banyak digunakan dalam mesin pengecoran berturut-turut, rol baja dalam metalografi, mesin mineral, kapal, turbin uap, turbin hidrolik, dan mesin cetak injeksi plastik.

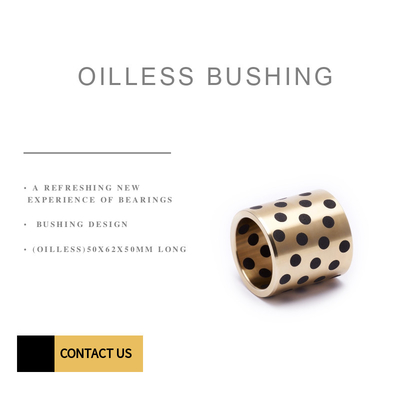

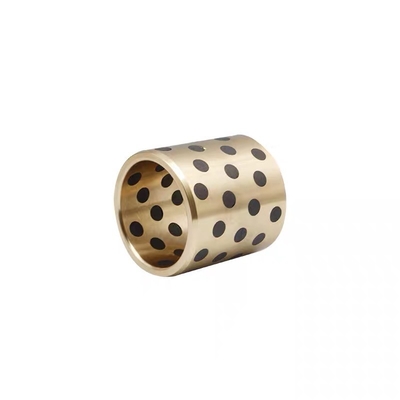

JDB bronze graphite bush (tanpa minyak) sleeve bushing 50 x 62 x 50 mm panjang
Flang tanpa minyak Sleeve Bearing Bushing, bahan JDB terbuat darilogam berbasis perunggu yang kuat dengan pelincir padat khusus yang tertanam. logam dasar dengan berdiri beban tinggi dan pelumas padat menyediakan untuk pelumasan diri.kinerja yang sangat baiktanpa pra-lubrikasi dalam kondisi suhu tinggi/rendah ekstrim dengan kecepatan rendah.bebas perawatanlarutan bantalan, terutama untuk beban tinggi, intermiten gerakan osilasi.
Flang Sleeve Bearing Bushing tanpa minyak dapat diterapkan di bawah kering, suhu tinggi, tekanan tinggi, korosif, air atau lingkungan kimia lainnya ketika tidak ada minyak yang dapat dimasukkan.
Oilless Flange Sleeve Bearing Bushing banyak digunakan dalam lini produk otomotif, teknik air, gerbang bendungan, industri plastik, mesin casting berturut-turut, rol baja di industri metalurgi,mesin mineral, turbo generator kapal, turbin hidraulik dan mesin injeksi.
Pengelupasan Tanpa MinyakViiplus memberikan tepat waktu dan menawarkan harga yang adil.
Busing tanpa minyak kami adalah solusi yang sempurna untuk proyek-proyek di mana pelumasan tidak dapat dengan mudah disediakan atau di mana pelumasan konvensional dapat karbonisasi.
Hubungi Kami - Pemasok Bushing Tanpa Minyak
Untuk membuat pertanyaan tentang atau meminta katalog bantalan bushings tanpa minyak, hubungi hari ini!
(Bronze dengan grafit tertanam)
Oilless Bushing Defined (Apa itu oilless bushing?)
Sebuah busing tanpa minyak, atau lebih umum bergeser bantalan dan slide bearing, adalah jenis yang paling sederhana bantalan, yang terdiri hanya dari permukaan bantalan dan tidak ada elemen rolling.
Bubuk tanpa minyakdapat merujuk pada bantalan bola atau hanya "cincin" yang tidak memerlukan pelumasan berkala - karena pelumasan seperti bubuk grafit dimasukkan ke dalam bahan yang dibuat bantalan.Ini juga dikenal sebagai Embedded Graphite Bronze Bushes dan memiliki 20-25% sisipan grafit di dinding / permukaan yang memberikan pelumasan setiap saat yang juga mengurangi koefisien gesekan.
Busing tanpa minyak ini cocok untuk lingkungan kering di mana kontaminasi adalah risiko, aplikasi basah di mana ada kelembaban tinggi dan aplikasi di mana bantalan berada di lokasi yang tidak dapat diakses.
Pengelupasan tanpa minyak, Pengelupasan lengan tanpa perawatan
Kami adalah produsen terkemuka dan pemasok Oilless Bushing dan produk kami terbuat dari kualitas yang baik.
Busing perunggu tanpa minyak adalah jenis baru yang terbuat dari paduan tembaga yang kuat dan tertanam secara merata dalam rumah pelumas padatnya.
Bushes Oilless cocok untuk suhu tinggi, beban berat, korosi atau tempat di mana minyak sulit untuk dimasukkan.
Tentukan nomor bagian dengan ID, OD, dan Panjang yang diperlukan. (misalnya) ID adalah 50mm, OD adalah 62mm, dan panjangnya adalah 50mm.
-Oilless Bronze Bushings - Tembaga paduan lurus, standar
Bahan Busing Tanpa Minyak
Bahan: Paduan Kuningan Kerentanan Tinggi
Pelumas padat tertanam
Fitur Busing Tanpa Minyak
●Bos tanpa minyak dapat digunakan tanpa perlu pelumasan.
●Busing tanpa minyak Menunjukkan kinerja tinggi di bawah beban tinggi dan operasi kecepatan rendah.
●Busing tanpa minyak Menunjukkan ketahanan haus yang unggul dalam aplikasi di mana film minyak jarang diproduksi seperti gerakan bergantian, osilasi, sering memulai, dan berhenti, dll.
●Bungkus tanpa minyak memiliki ketahanan kimia dan ketahanan korosi yang unggul.
●Produk busing Oilless standar tersedia dalam berbagai ukuran.
Data Teknis Busing Tanpa Minyak
| Kepadatan | 8.2g/cm3 | |
| Kekuatan tarik | >= 755N/mm2 | |
| Kekuatan anti-kompak | >= 400 ~ 500KJ/m3 | |
| Kekerasan | >=200HB | |
| Tekanan beban maksimum | 100N/mm2 | |
| Batas kecepatan | 0.5m/s | |
| Batas nilai PV | 1.65N/mm2.m/s | |
| Koefisien gesekan | Pengolahan Minyak | 0.03 |
| Goresan Kering | 0.16 | |
| Suhu kerja | -40~+300°C |
Silakan periksa jenis/dimensi/spesifikasi dalam Bolong Bebas Minyak - Produk Bolong Perunggu Grafit - Paduan Tembaga Langsung, Seri Standar.
Spesifikasi Busing Tanpa Minyak
| Jenis Busing Tanpa Minyak | Tepat | Jenis logam | Paduan Kuningan Tegangan Tinggi |
| Dalam Dia. d(Ø) | 50 | Outer Dia. | 62 |
| Panjang keseluruhan L ((mm) | 50 | Max. Jangkauan Nilai PV yang Diizinkan ((N/mm2• m/s) | 1.1 ~ 2.0 |
| Max. Nilai PV yang Diizinkan ((N/mm)2• m/s) | 1.16 | Beban Maksimal yang Diizinkan ((N/mm)2) | 20.3 |
| Kecepatan maksimum yang diizinkan ((m/s) | 0.35 | Pemasangan Lubang | H7 |
| Jangkauan suhu operasi ((°C) | -40 ¢ 150 | Jangkauan suhu operasi (tidak dilumasi) Min | - 40 |
| Jangkauan suhu operasi (tidak dilumasi) Max | 150 | Jangkauan suhu operasi (biasa) Min | - 40 |
| Jangkauan suhu operasi (biasa) Max | 200 | - | - |
Layanan Busing lurus tanpa minyak
| Kondisi pelumasan | Dingin | pelumasan berkala |
| Kisaran suhu operasi°C | -40 ¢ + 300 | -40+150 |
| Tekanan maksimum yang diizinkan P N/mm{2 kgf/cm2} | 29(150){296(1,530){\cH00FFFF} | |
| Kecepatan maksimum yang diizinkan V m/{s m/min} | 0.50{30} | 1.00{60} |
| Nilai PV maksimum yang diizinkan N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{\cH00FFFF} |
* Nilai dalam tanda kurung adalah tekanan bantalan statis, yang merupakan tekanan bantalan dalam aplikasi tanpa gerakan atau sangat kecil
Gerakan (~0.0017m/s[0.1m/min]).
Keakuratan Pemesinan Bushing Tanpa Minyak
|
KTP. |
O.D. |
Panjang |
|
kelas 7 sampai 8 |
kelas 6 sampai 7 |
kelas 8 sampai 9 |
Kelas di sini adalah dalam standar JIS. Produk ini menunjukkan kinerja yang memuaskan pada keruwetan permukaan slide dari Rz6.3 hingga 12.5μm.
Model ukuran tanpa minyak (diameter dalaman bushing 50mm)
Toleransi ukuran busur tanpa minyak
●Dapat diterapkan pada rotasi, osilasi, dan gerakan bergantian.
● Jangan gunakan ini di bawah air.
● 63mm I.D bushing dapat digunakan sebagai trunnion perantara
Busing untuk silinder hidrolik.
Grafit disegel lengan perunggu JDB1/2/3/4/5
Bahan paduan
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Kelas China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Baja+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internasional ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Baja+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Jerman DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Baja+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Jepang JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Amerika Serikat ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Kelas 40 | 52100 |
| Standar Inggris | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Komposisi kimia paduan material
| Elemen Kimia | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu (%) | Beristirahat | Beristirahat | Beristirahat | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Beristirahat | Beristirahat |
| Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (%) | - | - | - | - | - | 1.0 - 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Parameter teknis
| Kinerja | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Max.load P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
| Kecepatan maksimum V (m/s) | Dry0.4 minyak5 | 2 | 2 | 0.5 | 0.1 |
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| Densitas ρ ((g/cm3)) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Kekuatan tarik (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Elongasi (%) | > 10 | > 4 | > 10 | - | - |
| Kekerasan (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 |
| Koefisien gesekan (μ) | Pengolahan minyak: 0.03 | gesekan (garing): 0.16 | |||
Buket perunggu tanpa minyak berukuran metrik
Lembar Ukuran Bushing Tanpa Minyak
| KTP. | O.D. |
Panjang L Toleransi- Apa yang terjadi?0.1 - Apa yang terjadi?0.3 |
|||||||||
| φd | Toleransi | φD | Toleransi | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
| 18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
| 20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
| 30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
| 32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
| 35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
| 35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
| 38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
| 40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
| 45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
||||||||
* Toleransi ID setelah pemasangan pers hanya untuk referensi.
(misalnya) ID adalah 50mm, OD adalah 62mm, dan panjangnya adalah 50mm.
| KTP. | O.D. |
Panjang L Toleransi- Apa yang terjadi?0.1 - Apa yang terjadi?0.3 |
|||||||||
| φd | Toleransi | φD | Toleransi | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
| 90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
| 125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
| 130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
| 140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
| 150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
| 160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
| 170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
| 180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
| 190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
| 200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
||||||||
* Toleransi dimensi adalah nilai yang diukur pada +25°C.
Keabsahan Busing Tanpa Minyak
Metrik tanpa minyak busing dan imperial tanpa minyak busing perunggu dibuat atas pesanan: bentuk busing standar dalam dimensi khusus, setengah busing, bentuk khusus yang diperoleh dengan stamping atau deep drawing,Desain bushing yang disesuaikan
Pengelupasan Tanpa Minyak Aplikasi Tipikal
Produk ini banyak digunakan dalam continuous casting rolling machine, mesin pertambangan, mesin pengiriman, turbin, mesin injeksi, cetakan otomatis
dan sebagainya.
1Penggunaan semak tanpa minyak untuk beban tinggi kecepatan rendah dan pelumas diri seperti semak gerbang bendungan dan gerbang air, semak turbin hidrolik dll.
2Penggunaan busing tanpa minyak untuk suhu tinggi seperti mesin pabrik besi dan baja dll.
3. Grafit tanpa minyak penggunaan busing perunggu untuk produksi mobil, seperti jalur perakitan, garis pers, jalur conveyor dan sebagainya.
4Penggunaan busing perunggu tanpa minyak untuk mesin tugas berat seperti pabrik penggulung baja, mesin injeksi, press dies dll.
5Semak tanpa minyak juga digunakan untuk mesin kimia, mesin pengolahan makanan, pabrik kertas, mesin tekstil dll.
Pengelompokan Tanpa Minyak Digunakan Dalam Mesin Injeksi
● Semak tanpa minyak untuk menghubungkan
● Busing perunggu tanpa minyak untuk batang dasi
● Lempeng busing tanpa minyak juga untuk lempeng bergerak dan meja suntikan
Aplikasi Bushing Tanpa Minyak untuk Molds
- Injeksi cetakan
1. Panduan semak belukar
2. Ejektor Guide Bushes
3. Panduan rel
4. Blok Panduan
5. Lemparan bawah
6. Panduan semak belukar
7. Pembungkusan semak
-Cam Flange Die
1.Pakaian plat
2.Cam Stroke Plat
3.Cam Lemparan Atas
4.Blok samping kamera
5. Cam Side Plat
6.Cam Positive Return Plate (Plat Kembali Positif)
7. Panduan Post Bushes
8. Cam Stroke Plate

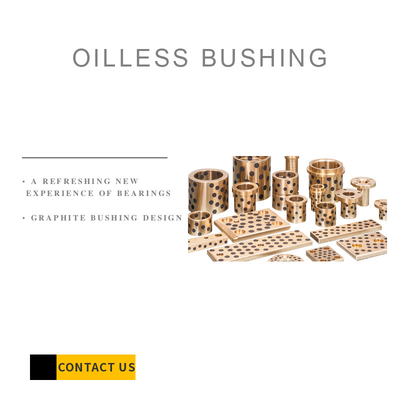

Viiplus Oilless Bronze Bushing Digunakan Dalam Banyak Aplikasi
Apapun bahan dan spesifikasi busur bronze tanpa minyak, apapun bentuk atau ukuran busur standar tanpa minyak, jika itu secara fisik mungkin, kita bisa membuatnya.
Viiplus adalah salah satu pemasok busing tanpa minyak yang paling berpengalaman, jika Anda ingin mengunduh katalog busing tanpa minyak, Hubungi Kami Sekarang!
Kami adalah seorang profesional.
Produsen & Pemasok BUSHING OILLESS
Selamat datang untuk menghubungi kami!
Jika Anda memiliki pertanyaan, jangan ragu untuk menghubungi kami, Anda selalu dipersilakan, terima kasih!
Rekomendasi Produk
