Detail produk:
Tempat asal: Pabrikan Bushing Bergelang
Nama merek: Met Garlock Bearings (GGB) China Bushing
Sertifikasi: DIN1709
Nomor model: Jenis bushing: Bantalan Bergelang, Lebar Flange, Bahan PTFE
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Negotiable
Harga: bearings metric sizes,thrust washers,flanged bearings Suppliers
Kemasan rincian: Rincian pengepakan untuk Kinerja stabil Flanged bushing
Waktu pengiriman: 7 ~ 20 hari
Syarat-syarat pembayaran: TT di muka
Menyediakan kemampuan: Bagian/potongan 100000 per hari
Hubungi sekarang

Informasi Detail

Meterial: Baja Chrome Pasar utama: Eropa Amerika Afrika Timur Tengah
Paket: Karton, Pallet Kayu, paket Industri Aplikasi: Mesin
Layanan: OEM Ditawarkan Tipe: Bantal Blok bantalan bola bundar dengan kursi

Deskripsi Produk

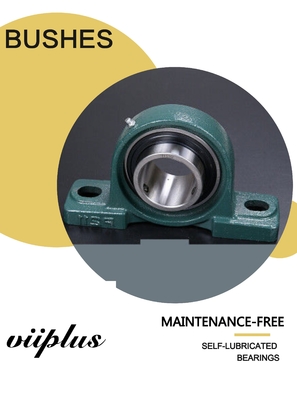

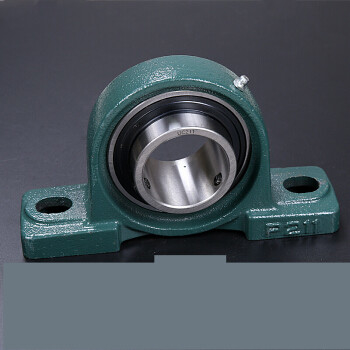

Pilllow block Sliding Bearing Bantalan bulat luar, blok pilllow vertikal dengan kursi

Blok Bushing dan Plat DorongPoros bulat dengan kursi luar dibuat di cina


Bantalan bola bundar luar dengan kursi adalah cincin bagian dalam yang diperlebar bantalan bola dalam dengan segel ganda dan bagian bola pada cincin luar
A bearing unit consisting of a bearing seat and a bearing seat. Unit bantalan yang terdiri dari kursi bantalan dan kursi bantalan. The spherical fit between the bearing and the bearing seat can realize automatic centering to compensate for installation Kesesuaian bola antara bantalan dan kursi bantalan dapat mewujudkan pemusatan otomatis untuk mengimbangi pemasangan
Kesalahan yang disebabkan oleh misalignment aksial, defleksi bantalan lama, dan deformasi permukaan dasar pemasangan.
Bantalan bola bundar luar dengan kursi berstruktur kompak, mudah dirakit dan dibongkar, cocok untuk dukungan sederhana, sering digunakan dalam penambangan dan manajemen
Emas, pertanian, industri kimia, mesin transportasi, dll.

Definisi bantalan blok bantalan: blok atau standar untuk mendukung jurnal (pada poros): Bantalan

Bantal blok bantalan


A pillow block is a pedestal used to provide support for a rotating shaft with the help of compatible bearings & various accessories. Bantal blok adalah alas yang digunakan untuk memberikan dukungan untuk poros berputar dengan bantuan bantalan yang kompatibel & berbagai aksesoris. Housing material for a pillow block is typically made of cast iron or cast steel. Bahan perumahan untuk blok bantal biasanya terbuat dari besi cor atau baja cor.

Bantalan seri UCP adalah serangkaian bantalan bola metrik dengan bantalan.



Pilllow block bearing bulat dengan kursi: UCP, UCF, UCFL, UCT, UCFC UCPH, UCFA UCPA, UCFB, UCHA dan model lainnya lengkap Bantalan bola bundar luar sebenarnya merupakan varian dari bantalan bola alur dalam.

Karakteristiknya adalah bahwa cincin luar dan permukaan diameter luarnya berbentuk bulat, yang dapat dipasang ke permukaan bulat cekung yang sesuai pada bantalan kursi untuk memainkan peran pemusatan.

Presisi tinggi, kecepatan tinggi, daya tahan tinggi



Bantalan bola bundar luar dengan tempat duduk


Bantalan bulat dengan kursi adalah jenis unit bantalan yang menggabungkan bantalan bergulir dan bantalan kursi. Sebagian besar bantalan bola luar terbuat dari diameter luar bola, dengan bantalan kursi bantalan bola dipasang bersama-sama, berbagai bentuk struktural, keserbagun pertukaran yang baik.


Pada saat yang sama, bantalan jenis ini dalam desain juga memiliki tingkat sentralitas tertentu, mudah dipasang, dengan struktur ganda perangkat penyegelan, dapat bekerja dalam kondisi buruk. Blok bantalan umumnya dilemparkan. Kursi yang biasa digunakan adalah kursi vertikal (P), kursi persegi (F), kursi bos persegi (FS), kursi bos bundar (FC), kursi berlian (FL), kursi cincin (C), kursi geser dan sebagainya (T).


Bantalan bola eksternal dengan kursi dibagi menjadi pusat bantalan dan kursi bantalan, atas nama pusat bantalan ditambah bantalan kursi, seperti dengan sekrup set bantalan bola eksternal UC205 dengan kursi vertikal yang disebut UCP205.Karena pertukaran yang kuat dari bantalan bola dengan kursi, pusat bantalan dapat dirakit sesuka hati di kursi bantalan dari spesifikasi yang sama dan bentuk yang berbeda.



Pilllow block Bearings Series

  1. Bola bulat luar dengan bantalan Pilllow block kursi vertikal
  2. Pilllow block bulat luar dengan bantalan kursi persegi
  3. Bola bulat luar dengan bantalan Pilllow block kursi berlian
  4. Bola silinder dengan bantalan blok Pilllow bos
  5. Bola bulat luar dengan bantalan Pilllow block kursi annular
  6. Bola bulat luar dengan bantalan Pilllow block kursi geser blok
  7. Bola bulat eksternal Pilllow block bearing dengan kursi bersuspensi
  8. Bola bulat eksternal Pilllow block bearing dengan kursi bersuspensi
  9. Bola bulat luar dengan bantalan Pilllow block kursi berlian yang bisa disesuaikan
  10. Bola bulat luar dengan bantalan Pilllow block meninju kursi
  11. Bola bulat luar dengan bantalan Pilllow block kursi lainnya

UCP 204 205 206 207 208 209 210 203 UC201



Tabel Ukuran Bantalan Pilllow Block

Tabel spesifikasi dimensi bantalan dengan kursi



Bantalan Bulat Luar Blok Pilllow Vertikal Bantalan Geser Dengan Kursi Seri UCP |  Blok Bushing & Plat DorongBantalan Bulat Luar Blok Pilllow Vertikal Bantalan Geser Dengan Kursi Seri UCP |  Blok Bushing & Plat Dorong



TIPE SIZE (mm) BOBOT
d D B S L. J H H1 H2 SEBUAH N N1 de kg
UCP201 12 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0,7
UCP202 15 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0,7
UCP203 17 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0,7
UCP204 20 47 31 12.7 127 95 33.3 65 14 38 13 19 M10 0,7
UCP205 25 52 34.1 14.3 140 105 36.5 71 15 38 13 19 M10 0.8
UCP206 30 62 38.1 15.9 165 121 42.9 83 17 48 17 23 M14 1.3
UCP207 35 72 42.9 17.5 167 127 47.9 93 18 48 17 23 M14 1.6
UCP208 40 80 49.2 19 184 137 49.2 100 18 54 17 23 M14 1.9
UCP209 45 85 49.2 19 190 146 54 106 20 54 17 23 M14 2.2
UCP210 50 90 51.6 19 206 159 57.2 114 21 60 20 26 M16 2.6
UCP211 55 100 55.6 22.2 219 171 63.5 126 23 60 20 26 M16 3.3
UCP212 60 110 65.1 25.4 241 184 69.8 138 25 70 20 26 M16 4.6
UCP213 65 120 65.1 25.4 265 203 76.2 151 27 70 25 31 M20 5.9
UCP214 70 125 74.6 30.2 266 210 79.4 157 27 72 25 31 M20 6.6
UCP215 75 130 77.8 33.3 275 217 82.6 163 25 74 25 31 M20 7.4
UCP216 80 140 82.6 33.3 292 232 88.9 175 30 78 25 31 M20 9
UCP217 85 150 85.7 34.1 310 247 95.2 187 32 83 25 31 M20 11
UCP218 90 160 96 39.7 327 262 101.6 200 33 88 27 33 M22 13
UCP220 100 180 108 42 380 308 115 225 40 95 30 38 M24 16
UCP305 25 62 38 15 175 132 45 85 15 45 17 20 M14 1.4
UCP306 30 72 43 17 180 140 50 95 18 50 17 20 M14 1.8
UCP307 35 80 48 19 210 160 56 106 20 56 17 25 M14 2.8
UCP308 40 90 52 19 220 170 60 116 22 60 17 27 M14 3
UCP309 45 100 57 22 245 190 67 129 24 67 20 30 M16 4.1
UCP310 50 110 61 22 275 212 75 143 27 75 20 35 M16 5.8
UCP311 55 120 66 25 310 236 80 154 30 80 20 38 M16 7.4
UCP312 60 130 71 26 330 250 85 165 32 85 25 38 M20 9.4
UCP313 65 140 75 30 340 260 90 176 33 90 25 38 M20 10
UCP314 70 150 78 33 360 280 95 187 35 90 27 40 M22 12
UCP315 75 160 82 32 380 290 100 198 35 100 27 40 M22 14
UCP316 80 170 86 34 400 300 106 210 40 110 27 40 M22 18
UCP317 85 180 96 40 420 320 112 220 40 110 33 45 M27 20
UCP318 90 190 96 40 430 330 118 235 45 110 33 45 M27 24
UCP319 95 200 103 41 470 360 125 250 45 120 36 50 M30 29
UCP320 100 215 108 42 490 380 140 275 50 120 36 50 M30 35
UCP321 105 225 112 44 490 380 140 280 50 120 36 50 M30 35
UCP322 110 240 117 46 520 400 150 300 55 140 40 55 M33 45
UCP324 120 260 126 51 570 450 160 320 65 140 40 55 M33 55
UCP326 130 280 135 54 600 480 180 355 75 140 40 55 M33 72
UCP328 140 300 145 59 620 500 200 390 75 140 40 55 M33 89





Bantalan UCP juga dikenal sebagai bantalan bola atas kawat vertikal, beberapa jenis bantalan dengan bantalan bola bundar dalam bentuk paling klasik dan paling umum digunakan, cocok untuk semua perangkat transmisi dan poros serta permukaan pemasangan sejajar dengan mekanik. Label nasional: GB / T7810


catatan:


1. Dimensi keseluruhan ucp201-ucp203 dalam tabel adalah sama;
2. UCP201 ​​memiliki diameter 12, UCP202 memiliki diameter 15, dan UCP203 memiliki diameter 17.Semua diameter di atas UCP204 dikalikan dengan dua digit terakhir dengan 5. Misalnya, UCP204 memiliki diameter 20mm dan UCP205 memiliki diameter 25mm.
3. Angka pertama setelah UCP adalah seri bearing, 2 adalah seri ringan dan 3 adalah seri berat.
