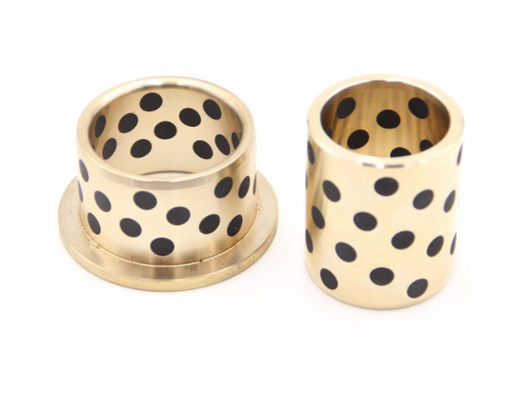

C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs

C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs

Nama merek: ,MISUMI,DAIDO,SELF LUBE,,FIBRO STANDARD REPLACEMENT BEARING
Nomor Model: bushing solid, perunggu dengan colokan pelumas tertanam Bebas Perawatan
Moq: Negotiable
harga: Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze
Ketentuan Pembayaran: TT di muka
Kemampuan Penyediaan: China, produsen, pemasok, pabrik, grosir, Metal Journal Bearing, PTFE Self Lubricating Bearing, Komp
Informasi Rinci
Tempat asal:
Bushing Tanpa Minyak
Sertifikasi:
DIN 1850/ISO 4379, UNITED STATES UNS STANDARD,C86300
perkawinan:
Perunggu Grafit Bushing
Ukuran:
Bushing ukuran inci
Ukuran standar:
C86300,C86200
Jenis:
PERUNGGU COR TERMASUK
Artikel:
Busing tanpa minyak
Fitur:
Panduan Bush Dengan Kerah
Harga Pabrik Bantalan Busing:
Tiffany@viiplus.com
Produsen Bearing Self-Lubricating:
https://www.viiplus.com/
Produsen Bantalan Tanpa Minyak:
https://www.bronzelube.com/
Produsen:
grafiti bucha de perunggu
Cahaya tinggi::
Bantalan Polos Perunggu Padat, Bantalan Polos Perunggu Flange Grafit, Mesin Pertambangan
Semak Tanpa Minyak:
Oilless Bush. Semak Tanpa Minyak. Copper Alloy. Paduan Tembaga. Strai
Produsen Bantalan Bush Pemasok Eksportir:
bantalan polos. Layanan yang panjang, bebas perawatan, memproduksi bushings dalam berbagai desain da
Pemasok Bush Tanpa Minyak:
www.VIIPLUS.com menawarkan busing tanpa minyak di situs web mereka.[1] Anda dapat mengunjungi situs
Kemasan rincian:
KARTON EKSPOR BISNIS, KASUS KAYU, PERSYARATAN KHUSUS
Menyediakan kemampuan:
China, produsen, pemasok, pabrik, grosir, Metal Journal Bearing, PTFE Self Lubricating Bearing, Komp
Menyoroti:

grafit busuk perunggu diresapi

,

semak-semak perunggu diisi grafit

Deskripsi Produk

C86300 Manganese Bronze Flange Bushes Oilless dengan Graphite Plugs adalah komponen mekanis yang dirancang khusus untuk beroperasi tanpa perlu pelumasan eksternal.Bahan perunggu mangan C86300 memberikan kekuatan yang sangat baik, daya tahan, dan ketahanan terhadap keausan, sementara colokan grafit yang tertanam di dalam lapisan dalam bushing bertindak sebagai pelumasan alami, mengurangi gesekan dan memastikan operasi yang lancar.

Desain flanged dari bushing ini memungkinkan instalasi yang mudah dan pemasangan yang aman dalam aplikasi.Plug grafit lebih meningkatkan kinerja bushing dengan menyediakan pelumasan terus menerus dan mengurangi kebutuhan untuk perawatan atau penggantian.

Dalam aplikasi di mana pelumasan tidak mungkin atau diinginkan, C86300 Manganese Bronze Flange Oilless Bushes with Graphite Plugs menawarkan solusi yang dapat diandalkan dan efisien.Mereka umumnya digunakan dalam industri seperti produksi baja, pertambangan, kapal, dan mesin berat, di mana bushings dikenakan beban tinggi, suhu tinggi, dan lingkungan yang keras.

Ketika memilih C86300 Manganese Bronze Flange Oilless Bushes dengan Graphite Plugs, penting untuk mempertimbangkan persyaratan spesifik aplikasi Anda, termasuk dimensi, kapasitas beban,dan kondisi operasiHal ini juga dianjurkan untuk berkonsultasi dengan produsen atau pemasok untuk memastikan bahwa bushings Anda memilih memenuhi kebutuhan Anda dan akan bekerja secara optimal dalam sistem Anda.

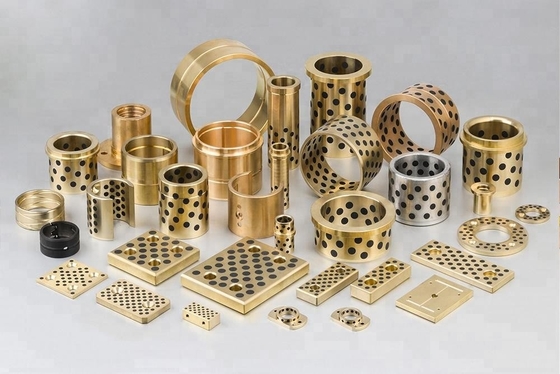

Lampu pelincir sendiri,Komponen mati, komponen cetakan presisi, busing Perunggu Oilless.

Guide bush dengan kerah, Perunggu dengan pelumas padat

Bahan:Perunggu dengan pelumas padat, pelumasan tanpa minyak Catatan: Garis panduan perakitan / Persyaratan dimensi dan toleransi di akhir bab D. Perhatian: Bushes hanya dapat digunakan dengan gerakan aksial!

Pengikat bantalan grafitdigunakan terutama dalam aplikasi yang membutuhkan pelumasan berkelanjutan di daerah yang sulit dijangkau.Grafitdipaksakan secara mekanis

Sebuah film pelumas ditransfer ke poros saat mulai berputar. bantalan ini menawarkan pelumasan terus menerus selamajangka waktu yang lama tanpa perawatan.

Karakteristik

● Memiliki kinerja yang tak tertandingi di bawah beban tinggi, operasi kecepatan rendah.

● Ketahanan terhadap keausan yang sangat baik di tempat-tempat di mana film minyak sulit terbentuk karena gerakan bergantian, berosilasi dan operasi yang sering berselang-seling.

● Tahan terhadap korosi dan serangan kimia yang luar biasa.

● Bebas pemeliharaan dan menghemat biaya operasi.

Jenis sarung panduan pelumas sendiri NAAMS


Saat ini, pemesinan NC telah direalisasikan, dan akurasi pemesinan dan teknologi produksi telah stabil dan ditingkatkan
NAAMS busings sleeve panduan mandiri pelumas, akurasi produk dapat diandalkan, dimensi stabil, dapatmengurangi waktu pemasangan panduan cetakan, dan biaya pembuatan cetakan!

Mesin cuci SOBW

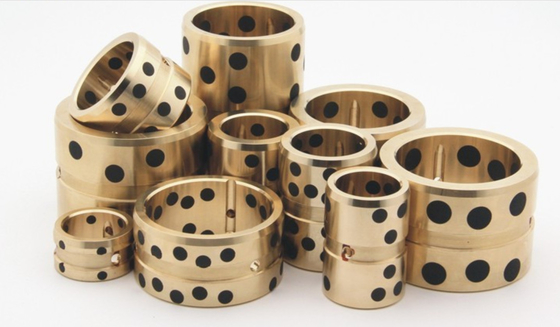

Bush Straight, Bronze Castings tipe SOB
Semak Bola SOB
Set Bush Spherical Tipe standar, Tipe kuat
Bahan Blank untuk Bushing S30
Piring Slide
Perunggu, Ketebalan 20 mm
Piring Slide
Perunggu, Ketebalan 10 mm
Piring Slide
Perunggu, Ketebalan 5 mm UWP
Piring Slide
Perunggu, Ketebalan 10 mm SOLP
Piring Slide
Perunggu, Ketebalan 10 mm SOML
Piring Slide
Perunggu, tipe kosong FPLB
Piring Slide
Perunggu, Tipe Tekanan Tinggi Ketebalan 10mm TLP
Piring Slide
FC, Ketebalan 20mm SESF,SESFT
Piring Slide
Baja, Ketebalan 20mm FRP
Piring Slide
Baja, Ketebalan 10mm TSP
Piring Slide
Besi bubuk sinter, ketebalan20mm
Piring Slide
Besi bubuk Sintered, Ketebalan10mm
Panduan Slide
Jenis L-Bentuk Perunggu SGLDW
Panduan Slide
Jenis Bentuk T Perunggu TGLWN
Panduan Slide
Jenis L-Bentuk Perunggu SGLXS
Panduan Slide
Tipe kosong berbentuk L perunggu SGLX
Panduan Slide
Jenis L-Bentuk Perunggu SOL

Fitur produk


1. Cocok untuk industri pembuatan cetakan, banyak digunakan.

2.Kuningan dan grafit berkualitas tinggidipilih untuk sangat meningkatkan daya tahan sleeve panduan dalam kinerja panduan dan memiliki kilau logam yang indah.

3Setelah penyetelan halus, ketangguhan, kelancaran, danPerforma penentuan posisi sangat baik.

4.Keakuratan dimensi tinggi, kualitas stabil, dan spesifikasi lengkap.

Buah-buahan tanpa minyak Buah-buahan tanpa minyak Mesin umum Produk-produk Bagian ganti tanpa minyak

Pelajari lebih lanjut tentang bantalan plastik polos yang melumasi diri dariSitus web: www.bronzegleitlager.com, dirancang untuk umur layanan maksimum dalam kondisi industri yang ekstrim padabiaya rendah.

C-86200/C-86300Self-lubricating sleeve bearing Machining Casting on centrifugal C86300 Manganese Bronze Casting bronze bearings withLubrikasi grafit padat

Sleeve dan Bearings Tembaga

Lebih cepat.

Lebih baik.

Lebih aman

Perunggu Manganese dengan colokan Grafit Ukuran Inch C86300

Dirancang untukUmur Pelayanan yang Lebih Panjang dan Lebih Dapat Diandalkan

Kelas material:C-86200 atau C-86300
Syaratnya...
· Laporan inspeksi dimensi.
· Sertifikat uji untuk sifat mekanik (termasuk kekerasan dan kepadatan) dari bahan.

Perunggu dapat beroperasi padakecepatan tinggi di bawah beban berat,tapi membutuhkanKekerasan poros yang tinggi dan kondisi operasi non-abrasif.Paduan ini memilikikualitas mekanik yang sangat baik dan ketahanan korosi yang baik. Paduan ini dikompromikan dari tembagaKombinasi ini meningkatkan kekuatan tarik.

Persyaratan Kimia
Tembaga
Paduan
UNS No.
Komposisi, % max, kecuali yang ditunjukkan
Nikel
Tembaga Kaleng Timah Zinc Besi Termasuk Aluminium Mangan Antimon Sulfur Fosfor Silikon
Cobalt
C86300 600.0660 0.20 0.20 22.0 ¢ 28.0 2.04.0 1.0A 50.07.5 2.555.0 Aku tidak tahu. Aku tidak tahu. Aku tidak tahu. Aku tidak tahu.
C90500 86.0 ¢ 89.0 9.0 ¢ 11.0 0.30 1.03.0 0.20 1.0A 0.005 Aku tidak tahu. 0.20 0.05 0.05B 0.005
C91100 82.0 ¢85.0 15.0 ¢17.0 0.25 0.25 0.25 0.50A 0.005 Aku tidak tahu. 0.20 0.05 1.0B 0.005
C91300 79.0 ¢ 82.0 18.0 ¢ 20.0 0.25 0.25 0.25 0.50A 0.005 Aku tidak tahu. 0.20 0.05 1.0B 0.005
C93700 78.0 ¢ 82.0 9.0 ¢ 11.0 8.0 ¢ 11.0 0.8 0.7C 0.50A 0.005 Aku tidak tahu. 0.50 0.08 0.10B 0.005
A Dalam menentukan minimum tembaga, tembaga dapat dihitung sebagai tembaga ditambah nikel.
B Untuk casting terus-menerus, fosfor harus maksimal 1,5%.
C Besi harus 0,35 % maksimum jika digunakan untuk baja yang didukung.

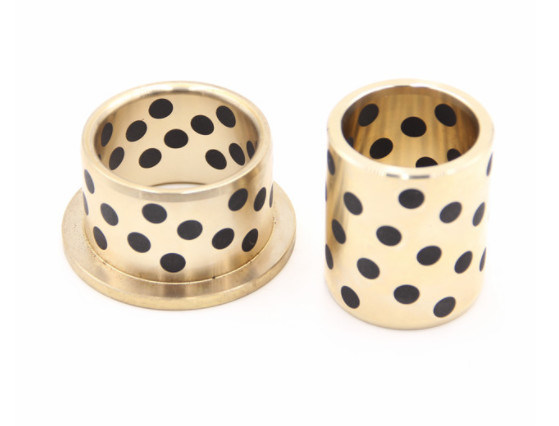

C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs 0

Pengangkut lengan pelumas sendiri untuk Peralatan Hidromekanis


Gerbang Radial, Gerbang Vertikal, Stop Logs, Penstock Steel Liners, Lifts Mekanis, Lifts Hydraulic, Instrumenasi, Gantry Cranes, Overhead Cranes,Layanan Manajemen Waduk dengan aplikasi diAku tidak tahu.
Penyimpanan Barang
Kontrol Banjir
Generasi Listrik Tenaga Air
Irigasi

Pembuatan paduan tembaga

Jenis:Kuningan Bebas Timah

Keramik, keramik, keramik dan keramik lainnya

Komposisi kimia massa/%

Cu

Sn

Al

Fe

Mn

Tidak

Pb

Ya.

P

Zn

60-66

0.2

5.0-7.5

2.0-4.0

2.5-5.0

1

0.2

_

_

_

Sifat mekanik

Kekuatan tarik Mpa ((min)

Kekuatan output MPa ((min)

Elongasi %

Kekerasan Brinell ((HB)

758

427

14

225

Catatan:

1Dalam komposisi kimia, nilai tunggal mewakili maksimum.

2,Kesinambungan mekanik dari nilai kekerasan hanya untuk referensi

C86300

Dimensi dalam inci

Perunggu Manganese dengan Colokan Grafit
Sleeve Inch

(ID x OD x L)

BUSHING GRAFIT

1/2 x 3/4 x 1/2

BUSHING GRAFIT

1/2 x 3/4 x 3/4

BUSHING GRAFIT

1/2 x 3/4 x 1/2

BUSHING GRAFIT

5/8 x 7/8 x 5/8

BUSHING GRAFIT

5/8 x 7/8 x 3/4

BUSHING GRAFIT

5/8 x 7/8 x 1

BUSHING GRAFIT

5/8 x 7/8 x 1-1/4

BUSHING GRAFIT

5/8 x 7/8 x 1-1/2

BUSHING GRAFIT

3/4 x 1-1/8 x 5/8

BUSHING GRAFIT

3/4 x 1-1/8 x 3/4

BUSHING GRAFIT

3/4 x 1-1/8 x 1

BUSHING GRAFIT

3/4 x 1-1/8 x 1-1/4

BUSHING GRAFIT

3/4 x 1-1/8 x 1-1/2

BUSHING GRAFIT

7/8 x 1-1/4 x 3/4

BUSHING GRAFIT

7/8 x 1-1/4 x 1

BUSHING GRAFIT

7/8 x 1-1/4 x 1-1/8

BUSHING GRAFIT

7/8 x 1-1/4 x 1-1/4

BUSHING GRAFIT

7/8 x 1-1/4 x 1-1/2

BUSHING GRAFIT

1 x 1-3/8 x 3/8

BUSHING GRAFIT

1 x 1-3/8 x 1/2

BUSHING GRAFIT

1 x 1-3/8 x 5/8

BUSHING GRAFIT

1 x 1-3/8 x 3/4

BUSHING GRAFIT

1 x 1-3/8 x 1

BUSHING GRAFIT

1 x 1-3/8 x 1-1/4

BUSHING GRAFIT

1 x 1-3/8 x 1-1/2

BUSHING GRAFIT

1 x 1-3/8 x 1-3/4

BUSHING GRAFIT

1 x 1-3/8 x 2

BUSHING GRAFIT

1 x 1-1/2 x 3/4

BUSHING GRAFIT

1 x 1-1/2 x 1

BUSHING GRAFIT

1 x 1-1/2 x 1-1/2

BUSHING GRAFIT

1 x 1-1/2 x 2

BUSHING GRAFIT

1-1/8 x 1-1/2 x 1

BUSHING GRAFIT

1-1/4 x 1-5/8 x 1

BUSHING GRAFIT

1-1/4 x 1-5/8 x 1-1/4

BUSHING GRAFIT

1-1/4 x 1-5/8 x 1-1/2

BUSHING GRAFIT

1-1/4 x 1-5/8 x 1-3/4

BUSHING GRAFIT

1-1/4 x 1-5/8 x 2

BUSHING GRAFIT

1-1/2 x 2 x 1-1/4

BUSHING GRAFIT

1-1/2 x 2 x 1-1/2

BUSHING GRAFIT

1-1/2 x 2 x 1-3/4

BUSHING GRAFIT

1-1/2 x 2 x 2

BUSHING GRAFIT

1-3/4 x 2-1/4 x 1-1/4

BUSHING GRAFIT

1-3/4 x 2-1/4 x 1-1/2

BUSHING GRAFIT

1-3/4 x 2-1/4 x 1-3/4

BUSHING GRAFIT

1-3/4 x 2-1/4 x 2

BUSHING GRAFIT

1-3/4 x 2-1/4 x 2-1/2

BUSHING GRAFIT

1-3/4 x 2-1/4 x 4

BUSHING GRAFIT

2 x 2-1/2 x 1-1/4

BUSHING GRAFIT

2 x 2-1/2 x 1-1/2

BUSHING GRAFIT

2 x 2-1/2 x 2

BUSHING GRAFIT

2 x 2-1/2 x 2-1/2

BUSHING GRAFIT

2 x 2-1/2 x 3

BUSHING GRAFIT

2-1/2 x 3 x 3

BUSHING GRAFIT

3 x 3-1/2 x 4

BUSHING GRAFIT

3 x 3-5/8 x 3

BUSHING GRAFIT

3-1/2 x 4-1/8 x 2

BUSHING GRAFIT

3-1/2 x 4-1/8 x 3

BUSHING GRAFIT

3-1/2 x 4-1/8 x 4

BUSHING GRAFIT

4 x 4-3/4 x 2

BUSHING GRAFIT

4 x 4-3/4 x 3

BUSHING GRAFIT

4 x 4-3/4 x 4

BUSHING GRAFIT

5 x 6 x 3

BUSHING GRAFIT

5 x 6 x 4

Baja selang selang yang dapat dilumasi sendiri dengan grafitGrafit menyerap pelumas, yang kemudian ditransfer ke poros saat dipanaskan oleh gerakan poros.Tindakan ini menyediakan minyak yang dibutuhkan untuk melumasi tetapi tidak dalam jumlah yang cukup untuk menyebabkan kebocoran di ujung bantalanMinyak diserap kembali oleh grafit ketika gerakan berhenti.

Plug graphing dilakukan dengan mengebor lubang yang bergerigi dan terhambat melalui dinding bantalan dan menekan grafit ke dalam lubang-lubang ini dan menggoreng keras.Ukuran dan jumlah lubang yang dibor dan jumlah baris ditentukan olehpanjang dan diameter bantalan.

  • Sleeve Inch
  • Sleeve metrik
  • Flang metrik
  • Mesin cuci metrik

Bantalan sarung tangan padat pelumasan sendiri dengan sisipan colokan grafit.

Grafit dilampirkan Bustings PerungguSemua pelumas sendiri danbebas perawatan.Busing-busing ini dibuat dari tembaga lancip terus menerus dan disematkan dengan colokan pelumas padat.Sebuah bantalan lengan pelumas sendiri dan permukaan perekatannya harus selalu dipisahkan oleh film pelumasBanyak komponen VIIPLUS menggunakan grafit. Berikut adalah apa yang perlu Anda ketahui tentang hal itu. Grafit adalah karbon biasa dalam bentuk yang sangat tidak biasa, kristal dua dimensi.Pikirkan itu sebagai selembar satu atom tebalSepotong grafit adalah tumpukan lembaran ini. Timah pensil grafit terasa berminyak karena lembaran satu atom ini sangat licin.

  • Pakai Plat
  • Pakai Strip
  • Buah-buahan
  • Rangkaian Slide
  • Komponen Panduan

C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs 1

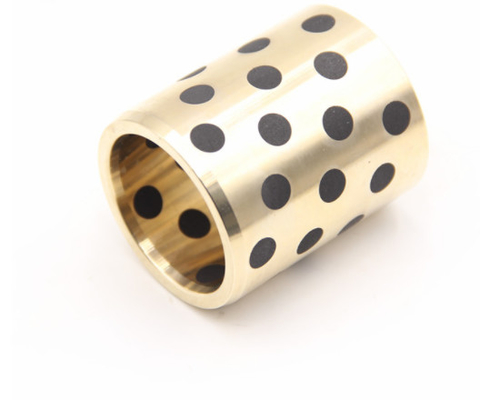

Self Lubricating Graphite Plugged Bronze Sleeve Bushing
Plug Graphite bearing sleeve yang melumasi sendiri

  • Bolong Berukuran Inch
  • Bolong Berukuran Metrik

Data Teknis

Kelas 50# 50S1 50S2 50S3 650S5
Bahan CuZn25AI5Mn4Fe3 CuSn5Pb5Zn5 CuAI10Ni5Fe5 CuSn12 CuZn25AI5Mn4Fe3
Kepadatan 8 8.9 7.8 8.9 8
Kekerasan ≥210 ≥ 70 ≥ 150 ≥ 75 ≥235
Kekuatan tarik ≥ 750 ≥ 250 ≥ 500 ≥ 270 ≥ 800
Kekuatan hasil ≥ 450 ≥ 90 ≥260 ≥ 150 ≥ 450
Perpanjangan ≥ 12 ≥ 13 ≥ 10 ≥ 5 ≥ 8
Koefisien o ekspansi linier 1.9×10-5/°C 1.8×10-5/°C 1.6×10-5/°C 1.8×10-5/°C 1.9×10-5/°C
Max.Temp. -40~+300°C -40~+400°C -40~+400°C -40~+400°C -40~+300°C
Maks. muatan dinamis 100 60 50 70 120
Max.kecepatan ((Kering) 15 10 20 10 15
N/mm2*m/s ((Lubrikasi) 200 60 60 80 200
Deformasi kompresi < 0,01 mm < 0,05 mm < 0,04 mm < 0,05 mm

< 0,005 mm

Aplikasi

Self-Lubricating Sleeve Bearing Untuk Peralatan Konstruksi, Boom Link Bushings Untuk Power Shovels, Toggle Link & Guide Bushings Untuk Mesin Injeksi Cetakan, Peralatan Steel Mill, Furnace Dragouts,Peralatan Pengeringan, Roasters, Press Dies, assembly line, struktur hidro-listrik, winches, peralatan angkat, ban, dan mesin pabrik kertas dan banyak aplikasi industri lainnya.

Bahan
C86300 Perunggu Mangan


C86300 Aplikasi khas meliputi bantalan beban berat kecepatan lambat, gigi, cam dan bagian silinder hidrolik.paduan tembaga bertenaga tinggi, tidak dapat diobati panasdimaksudkan untuk digunakan dalam aplikasi yang membutuhkan kombinasi yang baik dari karakteristik keausan yang luar biasa dan kekuatan bantalan yang tinggi untuk beban berat dan kecepatan rendah.

untuk dijual, dengan lengan selang selang bergelombang

C86300 Manganese Bronze Graphite Bushing

Elemen

Konten (%)

Perunggu, Cu

60.0-68.0

Timah, Pb

≤ 0.2

Timah, Sn

≤ 0.2

Seng, Zn

22 ~ 28

Besi, Fe

2.0-4.0

Aluminium, Al

5.0-7.50

Mangan, Mn

2.5-5.0

C86200 Manganese Bronze Graphite Bushing

Elemen

Konten (%)

Perunggu, Cu

60.0-68.0

Timah, Pb

≤ 0.2

Timah, Sn

≤ 0.2

Seng, Zn

22 ~ 28

Besi, Fe

2.0-4.0

Aluminium, Al

3.0-4.90

Mangan, Mn

2.5-5.0

Kinerja

Grafit Plugged Cast Bronze Bushings dapat digunakan di mana beban berat harus didukung pada kecepatan rendah hingga menengah

Plug Grafit Cast Bronze Bushing mampu menahansuhu tinggi hingga 570 F

Fitur bantalan sleeve yang melumasi sendiri memungkinkan bantalan digunakan di mana oiling sulit,Sangat baik lubrikasi dicapai bahkan di bawah beban tinggi pada kecepatan rendah.

Koefisien gesekan: 0,04 sampai 0.2

bmenggosok panjang
ukuran ((mm)
ID OD 8 10 12 15 16 19 20 25 30 35
¢d ¢ D JDB JDB JDB JDB JDB JDB JDB JDB JDB JDB
8 8 0.028 12 0.018

081208

101408

081210

101410

081212

101412

81215 101420
10 0.013 0.007 101415
10 0.028 14 0.018
0.013 0.007
12 12 0.034 18 0.018 121808 121810 121812 121815 121816 121819 121820 121825 121830
0.016 0.007
13 13 0.034 19 0.021 131910 131912 131915 131920
0.016 0.006
14 14 0.034 20 0.021 142010 142012 142015 142020 142025 142030
0.016 0.006
15 15 0.034 21 0.021 152110 152112 152115 152116 152120 152125 152130
0.016 0.006
16 16 0.034 22 0.021 162210 162212 162215 162216 162219 162220 162225 162230 162235
0.016 0.006
17 17 0.034 23 0.021 172315
0.016 0.006
18 18 0.034 24 0.021 182412 182415 182416 182420 182425 182430
0.02 0.006
19 19 0.041 26 0.021 192615 192620
0.02 0.006
20 20 0.041 28 0.021 202810 202812 202815 202816 202819 202820 202825 202830 202835
0.02 0.006
20 0.041 30 0.021 203016 203020 203025 203030 203035
0.02 0.006
22 22 0.041 32 0.021 223212 223215 223220 223225
0.02 0.006
25 0.041 33 0.025 253312 253315 253316 253320 253325 253330 253335
25 0.02 0.009
25 0.041 35 0.025 253512 253515 253516 253520

253525

253530

253535

0.02

0.009

28

28

0.041

38

0.025

283820

283825

283830

0.02

0.009

30

0.041

38

0.025

303812

303815

303820

303825

303830

303835

30

0.02

0.009

30

0.041

40

0.025

304012

304015

304020

304025

304030

304035

0.02

0.009

31.5

31.5

0.05

40

0.025

314030

0.025

0.009

32

32

0.05

42

0.025

324220

324230

0.025

0.009

35

0.05

44

0.025

354420

354425

354430

354435

35

0.025

0.009

35

0.05

45

0.025

354520

354525

354530

354435

0.025

0.009

38

38

0.05

48

0.025

0.025

0.009

40

40

0.05

50

0.025

405015

405020

405025

405030

405035

0.025

0.009

40

0.05

55

0.03

405515

405530

405535

0.025

0.011

45

45

0.05

55

0.03

455530

455535

0.025

0.011

45

0.05

56

0.03

455630

455635

0.025

0.011

45

0.05

60

0.03

456030

456035

0.025

0.011

50

50

0.05

60

0.03

506030

506035

0.025

0.011

50

0.05

62

0.03

506220

506230

506235

0.025

0.011

50

0.05

65

0.03

506530

0.025

0.011

55

55

0.06

70

0.03

557030

557035

0.03

0.011

60

0.06

74

0.03

607430

607435

60

0.03

0.011

60

0.06

75

0.03

607530

607535

0.03

0.011

63

63

0.06

75

0.03

0.03

0.011

65

65

0.06

80

0.03

658035

0.03

0.011

70

70

0.06

85

0.035

708530

708535

0.03

0.013

70

0.06

90

0.035

0.03

0.013

75

75

0.06

90

0.035

0.03

0.013

75

0.06

95

0.035

0.03

0.013

80

0.06

96

0.035

80

0.03

0.013

80

0.06

100

0.035

0.03

0.013

85

85

0.071

100

0.035

0.036

0.013

90

90

0.071

110

0.035

0.036

0.013

100

100

0.071

120

0.035

0.036

0.013

110

110

0.071

130

0.035

0.036

0.015

120

120

0.071

140

0.04

0.036

0.015

125

125

0.063

145

0.04

0.043

0.015

130

130

0.063

150

0.04

0.043

0.015

140

140

0.063

160

0.04

0.043

0.015

150

150

0.063

170

0.04

0.043

0.015

160

160

0.063

180

0.04

0.043

0.015

panjang

id

o

gasket

¢d

¢ D

40

50

60

70

80

90

100

120

130

140

150

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

(JDB)

8

12

-

10

14

-1003

12

18

-1203

13

19

-1303

14

20

-1403

15

21

- 1503

162240

16

22

- 1603

17

23

-1803

18

24

-2005

19

26

-2005

202840

202850

20

28

-2005

203040

20

30

-2505*

22

32

-2505

253340

253350

253360

25

33

-2505

253540

253550

25

35

-3005*

283840

28

38

-3005

303840

303850

303860

30

38

-3005

304040

304050

304060

30

40

-3505*

314040

31.5

40

-3505

324240

32

42

-3505

354440

354450

354460

35

44

-3505

354440

354450

354460

35

45

-3505

384840

38

48

-4007*

405040

405050

405060

405070

405080

40

50

-4007

405540

405550

405560

40

55

-4507

455540

455550

455560

45

55

-4507

455640

455650

455660

45

56

-4507

456040

456040

456050

456070

456080

45

60

-4507

506040

506040

506050

506070

506080

50

60

-5008

506240

506240

506250

506270

50

62

-5008

506540

506550

506560

506570

506580

5065100

5065120

50

65

-5008

557040

557050

557060

557070

55

70

-5508

607440

607450

607460

607470

607480

60

74

-6008

607540

607550

607560

607570

607580

6075100

6075120

60

75

-6008

637560

637570

637580

63

75

-6508*

658040

658050

658060

658070

658080

65

80

-6508

708540

708550

708560

708570

708080

7085100

7085120

70

85

-7010

709050

709060

709070

709080

70

90

-7010

759050

759060

759070

759080

7590100

75

90

-7510

759060

759070

759580

7590100

75

95

-7510

809640

809650

809660

809670

809680

8096100

8096120

80

96

-8010

8011040

8011050

8011060

8011070

8011080

80110100

80110120

80110140

80

100

-8010

8511060

8511080

85

100

-9010*

9011050

9011060

9011080

9011090

90110100

90100120

90

110

-9010

10012050

10012060

10012070

10012080

10012090

100120100

100120120

100120140

100

120

-10010

11013050

11013070

11013080

110130100

110130120

110

130

-12010*

12014070

12014080

12014090

120140100

120140120

120140140

120

140

-12010

125145100

125145120

125

145

-

13015080

130150100

130145130

130

150

-

140160100

140160140

140

160

-

15017080

150170100

150170150

150

170

-

16718080

167180100

160180150

160

180

-
