Semak Tanpa Minyak

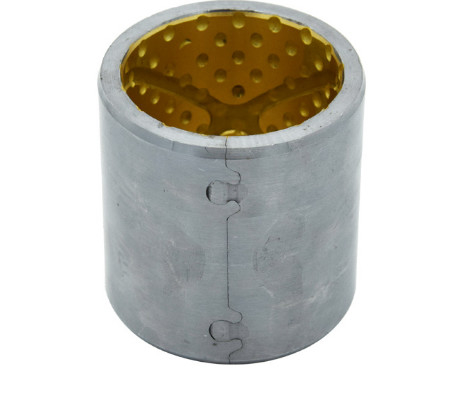

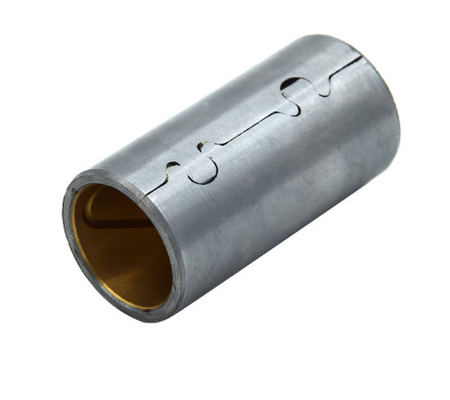

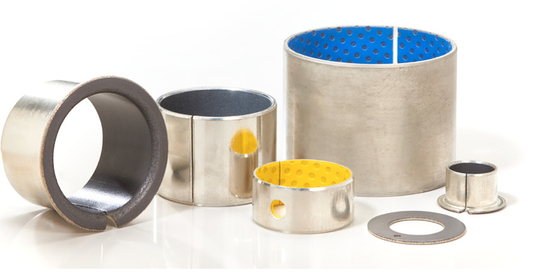

Dibuat sesuai pesanan dari Cina Bantalan geser komposit yang dibungkus Tembaga atau perunggu baja berlapis timah DIN 1494 / ISO 3547 BimetalCuPb10Sn10 atau CuSn6Zn6Pb3 BAHAN Dimensi khusus Dengan kantong pelumasan dan lubang oli tersedia berdasarkan permintaan.
Bahan:Lapisan geser berlapis tembaga atau timah berlapis timahCuPb10Sn10
Bushing Bimetal adalah material bushing dengan perawatan rendah.Pelumasan awal selama pemasangan diperlukan, setelah itu pelumasan berkala dengan oli atau gemuk harus dilakukan.
Detail Toleransi Bushing Bimetal
Fitur aplikasi:

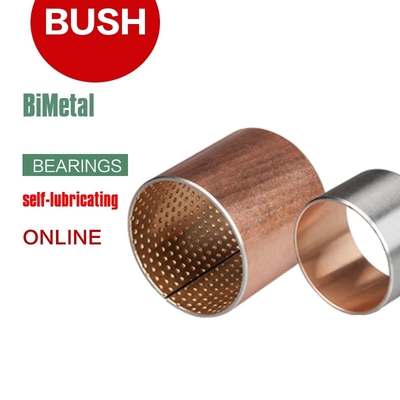

Bantalan bimetal Jf-800 adalah sejenis produk paduan baja-tembaga yang terbuat dari CuPb10Sn10 atau CuSn6Zn6Pb3 bahan disinter di permukaan pelat baja karbon rendahProduk ini adalah daya dukung bantalan paduan ganda terkuat, bushing jembatan keseimbangan kendaraan tugas berat, semua menggunakan produk ini.Ini adalah bantalan yang sangat serbaguna dengan beban tinggi dan kecepatan rendah.
Pemasangan bantalan geser, Bronze Gleitlager - dengan kantong pelumasan Oilless JF800 Bimetal Metal Bushing berkualitas tinggi yang disesuaikan
Rentang Aplikasi Bushing Bimetal
Track roller, mesin konstruksi, konstruksi crane, mesin pertanian (pemuatan benturan)
- Lift garpu
- Truk Palet
- Cranes
- Excavator
|
Bahan
|
Baja + CuPb10Sn10
|
|
Aplikasi Khas
|
con-rod mesin mobil, mesin teknik dan pertanian, mesin konstruksi tugas berat, dll.
|
|
Beban Dinamis Maks
|
140N / mm²
|
|
Kecepatan Garis Maks (Gemuk)
|
2,5 m / dtk
|
|
Batas Nilai PV Maks (Gemuk)
|
2.8N / mm².m / dtk
|
|
Koefisien Gesekan (Gemuk)
|
0,05 ~ 0,15
|
|
Kecepatan Garis Maks (Oli)
|
5 m / dtk
|
|
Nilai PV Maks (Minyak)
|
10N / mm².m / dtk
|
|
Koefisien Gesekan (Oli)
|
0,04 ~ 0,12
|
|
Suhu Kerja Maks
|
Gemuk 150ºC, Oli 250ºC
|
|
Sumbu Kawin
|
Kekerasan ≥53HB, Kekasaran Ra = 0,32 ~ 0,63
|
|
Kekerasan Lapisan Paduan
|
60-90HB
|
|
Konduktivitas termal
|
47W / mk
|
|
Koefisien Ekspansi Linear
|
18 × 10-6 / K.
|
|
Kami juga dapat mengembangkan sesuai dengan permintaan khusus pelanggan saat keluar dari tabel ini
|

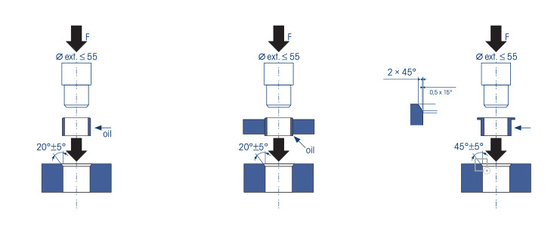

Memasang Bushing Bimetal
Perumahan: Pemasangan bevel min.1,5 mm x 15-45 ° Poros: Kemiringan pemasangan 5 mm x 15 °, tepi membulat Dianjurkan untuk menggunakan mandrel yang pas dengan gaya yang memadai.Pelumasan gemuk pada permukaan luar mungkin diperlukan saat memasang Perekat: Perekat tidak boleh menyentuh permukaan geser!
Pemasangan bantalan geser gleitlager perunggu
Bantalan geser dipasang dengan menekan ke dalam rumah mesin "H7".
Harap perhatikan hal-hal berikut:
• Buat bevel penyisipan pada suatu sudut, dan bersihkan serta deburr bagian-bagiannya
dipasang
• Lumasi permukaan luar bantalan geser sebelum pemasangan
• Periksa aksial antara ruang instalasi dan sumbu pemusatan
dari bantalan geser
• Jika diperlukan dua bantalan geser, ini harus sejajar
• Gunakan counter mandrel dengan ukuran yang sesuai
Di permukaannya.Untuk mengurangi abrasi secara efektif, permukaan paduannya dapat dikerjakan dengan soket oli berbentuk bola untuk memudahkan penyimpanan oli.Bila perlu, bisa dilapisi tembaga atau timah di bagian belakang baja.Ini dapat diterapkan pada kondisi beban menengah dengan kecepatan berjalan menengah atau tinggi dan kondisi dengan beban benturan yang sangat besar.Dalam aplikasi mekanis, VIIPLUS BIMETAL BRONZE GLEITLAGER digunakan untuk membuat bushing yang dibungkus, mesin cuci dorong dan bushing pada batang penghubung level mesin gas.
Technische Daten
Properti
Bahan
Properti Material
-
Kapasitas beban spesifik static≤ 250 [N / mm2]
-
Kapasitas beban spesifik dynamic≤ 140 [N / mm2]
-
Kecepatan geser≤ 2,5.[m / s] ≤ 5 [m / s] oli terlumasi
-
Reibungswert ** 0,04 [µ] hingga 0,12 [µ] tergantung pada pelumasan
-
Ketegangan suhu– 40 [° C] hingga + 250 [° C]
-
Max.Nilai PV2.8 [N / mm² xm / s]
-
Persentase area kontak> 75 [%]
Pemeliharaan
-
adalah bantalan geser komposit perawatan rendah, tetapi pelumasan primer diperlukan.Pelumasan oli atau gemuk dimungkinkan.Karena penyimpanan pelumas padat, jarak pelumasan dikurangi seminimal mungkin!
Ukuran & Dimensi Bushing Bimetal
|
d
|
D
|
(h8)
|
(H7)
|
H7
|
ketebalan dinding
|
lubang minyak
|
f1
|
f2
|
L 0
-0,40
|
|
min
|
maks
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
|
10
|
12
|
10-0.022
|
12 + 0,018
|
+0.148
+0.010
|
0,995
|
0,935
|
4
|
0,5
|
0.3
|
1010
|
1015
|
1020
|
|
|
|
|
|
|
12
|
14
|
12-0.027
|
14 + 0,018
|
1210
|
1215
|
1220
|
|
|
|
|
|
|
14
|
16
|
14-0,027
|
16 + 0,018
|
1410
|
1415
|
1420
|
|
|
|
|
|
|
15
|
17
|
15-0.027
|
17 + 0,018
|
1510
|
1515
|
1520
|
|
|
|
|
|
|
16
|
18
|
16-0.027
|
18 + 0,018
|
0.8
|
0.4
|
1610
|
1615
|
1620
|
|
|
|
|
|
|
18
|
20
|
18-0,027
|
20 + 0,021
|
+0.151
+0.010
|
1810
|
1815
|
1820
|
1820
|
|
|
|
|
|
20
|
23
|
20-0.033
|
23 + 0,021
|
+0.181
+0.020
|
1.490
|
1.430
|
2010
|
2015
|
2020
|
2020
|
|
|
|
|
|
22
|
25
|
22-0.033
|
25 + 0,021
|
6
|
2210
|
2215
|
2220
|
2220
|
|
|
|
|
|
24
|
27
|
24-0.033
|
27 + 0,021
|
1.0
|
0,5
|
2410
|
2415
|
2420
|
2420
|
2430
|
|
|
|
|
25
|
28
|
25-0.033
|
28 + 0,021
|
|
2515
|
2520
|
2520
|
2530
|
|
|
|
|
26
|
30
|
26-0.033
|
30 + 0,021
|
+0.205
+0.030
|
1.980
|
1.920
|
|
2615
|
2620
|
2620
|
2630
|
|
|
|
|
28
|
32
|
28-0.033
|
32 + 0,025
|
|
2815
|
2820
|
2820
|
2830
|
2840
|
|
|
|
30
|
34
|
30-0.033
|
34 + 0,025
|
1.2
|
0.6
|
|
3015
|
3020
|
3020
|
3030
|
3040
|
|
|
|
32
|
36
|
32-0.039
|
36 + 0,025
|
|
3215
|
3220
|
3220
|
3230
|
3240
|
|
|
|
35
|
39
|
35-0.039
|
39 + 0,025
|
|
|
3520
|
3520
|
3530
|
3540
|
3550
|
|
|
38
|
42
|
38-0.039
|
42 + 0,025
|
8
|
|
|
3820
|
3820
|
3830
|
3840
|
3850
|
|
|
40
|
44
|
40-0.039
|
44 + 0,025
|
|
|
4020
|
4020
|
4030
|
4040
|
4050
|
|
|
d
|
D
|
(h8)
|
(H7)
|
H7
|
ketebalan dinding
|
lubang minyak
|
f1
|
f2
|
L 0
-0,40
|
|
min
|
maks
|
25
|
30
|
40
|
50
|
60
|
80
|
90
|
100
|
|
45
|
50
|
45-0.039
|
50 + 0,025
|
+0.205
+0.030
|
2.460
|
2.400 |
8
|
1.5
|
1.0
|
4525
|
4530
|
4540
|
4550
|
|
|
|
|
|
50
|
55
|
50-0.039
|
55 + 0,030
|
+0.210
+0.030
|
|
5030
|
5040
|
5050
|
5060
|
|
|
|
|
55
|
60
|
55-0.046
|
60 + 0,030
|
|
5530
|
5540
|
5550
|
5560
|
|
|
|
|
60
|
65
|
60-0.046
|
65 + 0,030
|
|
6030
|
6040
|
6050
|
6060
|
|
|
|
|
65
|
70
|
65-0.046
|
70 + 0,030
|
|
6530
|
6540
|
6550
|
6560
|
|
|
|
|
70
|
75
|
70-0.046
|
75 + 0,030
|
|
7030
|
7040
|
7050
|
7060
|
7080
|
|
|
|
75
|
80
|
75-0.046
|
80 + 0,030
|
9.5
|
|
7530
|
7540
|
7550
|
7560
|
|
|
|
|
80
|
85
|
80-0.046
|
85 + 0,035
|
+0.215
+0.030
|
|
|
8040
|
8050
|
8060
|
8080
|
|
|
|
85
|
90
|
85-0.054
|
90 + 0,035
|
|
8530
|
|
8550
|
8560
|
8580
|
|
85100
|
|
90
|
95
|
90-0,054
|
95 + 0,035
|
|
|
|
9050
|
9060
|
9080
|
|
90100
|
|
95
|
100
|
95-0,054
|
100 + 0,035
|
|
|
|
|
9060
|
9080
|
9090
|
90100
|
|
100
|
105
|
100-0,054
|
105 + 0,035
|
|
|
|
|
10060
|
10080
|
10090
|
100100
|
|
105
|
110
|
105-0,054
|
110 + 0,035
|
|
|
|
|
10560
|
10580
|
|
105100
|
|
110
|
115
|
110-0,054
|
115 + 0,035
|
|
|
|
|
11060
|
11080
|
|
110100
|
|
115
|
120
|
115-0.054
|
120 + 0,035
|
|
|
|
11550
|
|
11580
|
|
|
|
120
|
125
|
120-0,054
|
125 + 0,040
|
+0.220
+0.030
|
|
|
|
12050
|
12060
|
|
|
120100
|
|
125
|
130
|
125-0.063
|
130 + 0,040
|
|
|
|
|
|
|
|
125100
|
|
130
|
135
|
130-0.063
|
135 + 0,040
|
|
|
|
|
13060
|
|
|
130100
|
|
135
|
140
|
135-0.063
|
140 + 0,040
|
|
|
|
|
13560
|
13580
|
|
|
|
140
|
145
|
140-0.063
|
145 + 0,040
|
|
|
|
|
14060
|
14080
|
|
140100
|
|
150
|
155
|
150-0,063
|
155 + 0,040
|
|
|
|
|
15060
|
15080
|
|
150100
|
Keterangan: Dimensi khusus tersedia berdasarkan permintaan.
