Dukungan baja dengan CuPb10Sn10 JF-800 Bimetal Bushes Inch Ukuran soket Minyak berbentuk bola

Tempat asal Bimetal Bearing Manufacturers
Nama merek bimetal SAE-797 SAE 48 SAE-799 bushings
Sertifikasi Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
Nomor model JF800 JF720 JF700 Bantalan Biasa Bebas Timah Bimetal
Kuantitas min Order 800 Potongan / potongan
Harga $0.20 - $2.00 / Pieces ,Negotiable
Kemasan rincian ekspor & impor bushing bimetal Standar karton internasional
Waktu pengiriman Memproduksi Busing Bimetal Dalam Stok, Dikirim Dalam Beberapa Hari.
Syarat-syarat pembayaran TT DI MUKA Western Union
Menyediakan kemampuan pengecoran bimetal bushing, Cina, produsen, pemasok, pabrik, grosir, Bushing Pelumas Mandiri Metrik,

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Meterial Baja Karbon Rendah Dengan Tin-Lead-Bronze (CuSn10Pb10) Plating Pelapisan timah, pelapisan cooper
Tipe Semak-semak terbungkus, mesin cuci dorong dan semak-semak bergelang, Strip Aplikasi Batang penghubung tingkat mesin gas, Wheel Excavator , Gear Box, Gear Pump Bushings
Lubang minyak Berbentuk bola Pelumas melumasi sendiri
Harga Pabrik Bearing Bushing tiffany@viiplus.com Produsen Bushing Bantalan Pelumas Sendiri https://www.viiplus.com/
Menyorot Bushing Perunggu yang Didukung Baja, Semak Bimetalik Bushing Bantalan Bimetalik Bantalan bimetal dengan alas baja dan lapisan perunggu • Sangat cocok untuk ... Bantalan biasa Bimet
Bush Bearing Produsen Pemasok Eksportir plain bearings. bantalan biasa. Long, maintenance-free service, manufactures bushin
Cahaya Tinggi

bimetal bush

,

bimetal bearings

Tinggalkan pesan

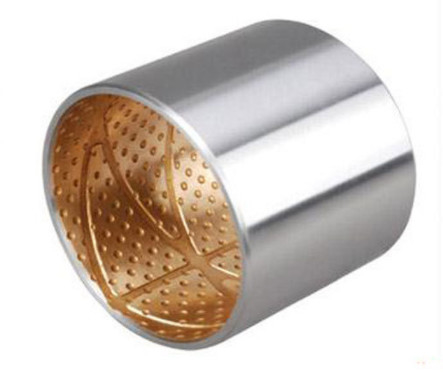

Deskripsi Produk

Pengantar singkat tentang bantalan bimetal, lengan bimetal

Bimetal dibuat dengan berkualitas tinggi pelat baja karbon rendah sebagai mitrix, permukaan sinterrd dengan paduan aliminum hijau timbal CuSn10Pb10, dan itu dibuat melalui banyak kali sintering dan rolling.

Memiliki kekuatan kelelahan sedang dan kinerja permukaan bantalan yang baik.Produk terutama digunakan untuk menghubungkan bantalan batang spindle pada mesin pembakaran internal. Permukaan internal semak-semak bimetal dapat mencakup berbagai jenis saluran, sehingga untuk memenuhi berbagai jenis aplikasi dan kondisi pelumasan di mana semak-semak dapat digunakan .

Didukung dengan baja karbon rendah berkualitas tinggi dengan paduan timah-timah-perunggu (CuSn10Pb10) disinter pada permukaannya.

Untuk mengurangi abrasi secara efektif, permukaan alloynya dapat dikerjakan dengan soket oli berbentuk bola untuk memudahkan penyimpanan oli.Bila perlu, lapisan anti erosif dapat disepuh pada bagian belakang baja.Hal ini dapat diterapkan pada kondisi beban menengah dengan kecepatan gerak sedang atau tinggi dan kondisi dengan beban tumbukan luar biasa. Dalam aplikasi mekanis, bimetal digunakan untuk membuat semak belukar, mesin cuci dorong, dan semak pada batang penghubung tingkat mesin gas.





CuPb10Sn
Pb (%) Fe (%) Ni (%) Zn (%) Cu (%)
8.0-11.0 ≦ 0,25 ≦ 1.5 ≦ 2.0 78.0-87.0
(Kekuatan tarik) σb (MPa) ≥220
(Kekuatan luluh) σ (MPa) ≥ 140
(Perpanjangan) δ5 (%) ≥5
(kekerasan) ≥70HBW



Komponen bahan bimetalik



CuPb10Sn Chemical composition                                                CuPb30 is a chemical composition





BiMetal Made in CHINA JF 8 0 0 Dukungan baja dengan CuPb10Sn10 atau CuSn6Zn6Pb3liners.Kemiringan ini paling baik diterapkan pada busing pin berpelumas untuk aplikasi di suspensi, peralatan konstruksi di luar jalan, titik sasis otomatis dan area di mana kecepatan jangkauan menengah, tetapi dampak tinggi dimungkinkan.



Bushing lengan bimetalterbuat dari perunggu atau struktur penopang baja dengan lapisan yang disinter dari berbagai komposisi.Semua semak-semak ini digulung bantalan seperti standar kami yang dibuat dalam produk-produk Cina.

Idler Roller Series Bushings JF-800 Ukuran Bimetal Bearing Bushes |Self Lubricating Bearing

Bahan senyawa baja-perunggu-Bimetallic Bearing dengan lekukan sebagai reservoir untuk pelumas.JF800 Bimetallic Bearings memiliki kapasitas beban tinggi, ketahanan yang sangat baik terhadap kekuatan kelelahan pada suhu yang lebih tinggi.JF800 Bimetallic Bearings berlaku dalam kondisi operasi kasar.



Bimetal self-lubricating bearing adalah lapisan paduan tembaga dengan ketahanan aus yang sangat baik, yang didasarkan pada baja karbon rendah berkualitas tinggi dan disinter pada permukaan. Permukaan lapisan paduan tembaga dapat diolah menjadi berbagai jenis alur minyak, lubang penyimpanan minyak, lubang minyak dan sebagainya. pada sesuai dengan kondisi kerja, sehingga cocok untuk acara-acara di mana tidak mungkin untuk minyak terus menerus atau sulit untuk minyak. Lapisan paduan tembaga dapat menyediakan dua jenis bahan paduan termasuk timah dan bebas timah.

Bantalan Biasa JF-800 Bimetal Bantalan Minyak atau Gemuk



Bimetal Bearing Bushes Steel berlapis tembaga atau berlapis timah dengan CuPb10Sn10

Bantalan geser komposit berbalut, baja / perunggu berlapis tembaga atau timah, DIN 1494 / ISO 3547, Bebas Perawatan, Dengan kantong pelumasan
RINCIAN TEKNIS
Kapasitas muatan spesifik statis ≤ 250 [N / mm2] Ketegangan suhu - 40 [° C] hingga + 250 [° C]
Dinamis kapasitas muatan spesifik ≤ 140 [N / mm2]
Kecepatan geser ≤ 2,5 [m / s] Maks.Nilai PV 2,8 [N / mm² xm / s]
Nilai gesekan 0,04 [μ] hingga 0,12 [μ] Persentase area kontak > 75 [%]
BAHAN
Bahan pendukung Baja berlapis tembaga atau berlapis timah Lapisan geser CuPb10Sn10
RINCIAN TOLERANSI
Perumahan Ø H7 Toleransi poros f7 ke h8
Bushing inner-Ø setelah pemasangan H9
BAHAN SHAFT
Baja, dikeraskan atau tidak dicabut
Kekasaran permukaan ≤ Ra 0.8
SIFAT
Untuk kapasitas beban tinggi dan gerakan berosilasi, serta untuk operasi kasar dan beban suhu.Pelumasan jangka panjang karena penyimpanan pelumas.
BERBAGAI APLIKASI
Track roller, mesin konstruksi, konstruksi crane, mesin pertanian (pemuatan dampak)
PEMELIHARAAN
Ini adalah material bushing dengan perawatan rendah.Pelumasan awal selama instalasi diperlukan, setelah itu pelumasan berkala dengan minyak atau pelumas adalah wajib.
NASIB MOUNTING
Perumahan Mount bevel min.1,5 mm x 15-45 °
Batang Mounting bevel 5 mm x 15 °, ujungnya bulat
Penerapan mandrel fitting yang memadai disarankan.Pelumasan gemuk pada permukaan luar mungkin diperlukan saat pemasangan.
Menempel Perekat tidak boleh menyentuh permukaan geser!



Bantalan Pelumas |VSB-80



Bimetal Bearings Strips, Slide paths Sliding Plate Bimetallic strip Bahan



Informasi rinci



Bantalan Bimetal produk ini adalah salah satu kapasitas dukung yang paling kuat dari bantalan paduan ganda, bushing jembatan keseimbangan dan paking kendaraan tugas berat;Roda yang bergerak dan roda pendukung buldoser;Bushing lembaran baja mobil, semuanya menggunakan produk ini.Ini adalah bantalan geser kecepatan tinggi berkecepatan tinggi yang banyak digunakan. Bantalan logam terbuat dari pelat baja karbon rendah dan permukaan yang disinter CuPb10Sn10 atau material cusn6zn6zn6pb3.



Karakteristik

VSB-80 Bantalan komposit bimetal
Cangkang baja yang didukung oleh bahan bantalan lapisan timah perunggu untuk aplikasi yang dilumasi oli.Bahan ini memiliki kapasitas beban tinggi dan sifat kelelahan yang baik.Ini banyak digunakan dalam aplikasi otomotif seperti kompresor, perangkat kemudi, power steering, bantalan pedal, semak king-pin, poros bak truk, penanganan mekanis dan peralatan pengangkat, motor hidrolik, mesin pertanian dll.



Strusture



Bantalan Bimetal dengan lapisan baja dan lapisan perunggu
· Sangat cocok untuk beban spesifik tinggi dengan gerakan berosilasi dan frekuensi rendah
· Berlaku dalam kondisi operasi kasar
· Kapasitas beban tinggi, ketahanan yang sangat baik terhadap kekuatan kelelahan pada suhu yang lebih tinggi



1. lazer perunggu disintesis: tuhan memakai resistensi dan daya dukung beban yang sangat baik.
2.Steel backing: Mengatur fondasi bushing, baja kembali memberikan stabilitas yang luar biasa, membawa beban dan karakteristik pembuangan panas.



Data teknis



STRUKTUR DAN KOMPOSISI

Backing Baja dan Overlay Bronze Berlapis
Baja + CuPb10Sn10 dengan indentasi





Aplikasi Khas



Bahan ini direkomendasikan untuk digunakan dalam kondisi kecepatan sedang dan beban sedang dengan oli atau pelumas gemuk.Hal ini banyak digunakan untuk ujung batang motor, busing Kingpin, rol undercarriage, mata batang silinder hidrolik dari mesin konstruksi dan bantalan sendi bulat dari mesin pertanian.Karena bahan ini dengan timah, bagian-bagian spesifik tidak diperbolehkan untuk digunakan sesuai dengan hukum atau peraturan tertentu.



Ukuran Bushing Bimetal







d



D


Baik
Ketebalan






OD
Toleransi




lD (H8)
Toleransi




H7
Perumahan Bore




f7 Joumal
Diameter



f1



f2



L0-0.40
10 15 20 25 30 40 50 60 80 90 100
10 12











1

12 +0.065
+0,030
10 +0.022
-0.000
12 +0.018 10 -0.013
-0.000
0,5 0,3 1010 1015 1020
12 14 14 +0.065
+0,030
12 +0.027
-0.000
14 +0.018 12 -0.016
-0.000
0,5 0,3 1210 1215 1220
14 16 16 +0.065
+0,030
14 +0.027
-0.000
16 +0.018 14 -0,016
-0.000
0,5 0,3 1410 1415 1420
15 17 17 +0.065
+0,030
15 +0.027
-0.000
17 +0.018 15 -0.016
-0.000
0,5 0,3 1510 1515 1520
16 18 18 +0.075
+0,035
16 +0.027
-0.000
18 +0.018 16 -0,016
-0.000
0.8 0,4 1610 1615 1620
18 20 20 +0.075
+0,035
18 +0.033
-0.000
20 +0.021 18 -0,016
-0.000
0.8 0,4 1810 1815 1820 1825
20 23



1.5

23 +0.075
+0,035
20 +0.033
-0.000
23 +0.021 20 -0,033
-0.000
0.8 0,4 2010 2015 2020 2025
22 25 25 +0.075
+0,035
22 +0.033
-0.000
25 +0.021 22 -0,033
-0.000
0.8 0,4 2210 2215 2220 2225
24 27 27 +0.075
+0,035
24 +0.033
-0.000
27 +0.021 24 -0,033
-0.000
1.0 0,5 2410 2415 2420 2425 2430
25 28 28 +0.075
+0,035
25 +0.033
-0.000
28 +0.021 25 -0,033
-0.000
1.0 0,5   2515 2520 2525 2530
26 30













2

30 +0.075
+0,035
26 +0.033
-0.000
30 +0.021 26 -0,033
-0.000
1.0 0,5   2615 2620 2625 2630
28 32 32 +0.085
+0,045
28 +0.033
-0.000
32 +0.025 28 -0,033
-0.000
1.0 0,5   2815 2820 2825 2830 2840
30 34 34 +0.085
+0,045
30 +0.039
-0.000
34 +0.025 30 -0,039
-0.000
1.2 0,6   3015 3020 3025 3030 3040
32 36 36 +0.085
+0,045
32 +0.039
-0.000
36 +0.025 32 -0,039
-0.000
1.2 0,6   3215 3220 3225 3230 3240
35 39 39 +0.085
+0,045
35 +0.039
-0.000
39 +0.025 35 -0,039
-0.000
1.2 0,6     3520 3525 3530 3540 3550
38 42 42 +0.085
+0,045
38 +0.039
-0.000
42 +0.025 38 -0.039
-0.000
1.2 0,6     3820 3825 3830 3840 3850
40 44 44 +0.085
+0,045
40 +0.039
-0.000
44 +0.025 40 -0,039
-0.000
1.2 0,6     4020 4025 4030 4040 4050
45 50















2.5

50 +0.085
+0,045
45 +0.039
-0.000
50 +0.025 45 -0,039
-0.000
1.5 1.0       4525 4530 4540 4550
50 55 55 +0.100
+0,055
50 +0.039
-0.000
44 +0.030 50 -0.039
-0.000
1.5 1.0         5030 5040 5050 5060
55 60 60 +0.100
+0,055
55 +0.046
-0.000
60 +0.030 55 -0,046
-0.000
1.5 1.0         5530 5540 5550 5560
60 65 65 +0.100
+0,055
60 +0.046
-0.000
65 +0.030 60 -0.046
-0.000
1.5 1.0         6030 6040 6050 6060
65 70 70 +0.100
+0,055
65 +0.046
-0.000
70 +0.030 65 -0.046
-0.000
1.5 1.0         6530 6540 6550 6560
70 75 75 +0.100
+0,055
70 +0.046
-0.000
75 +0.030 50 -0,046
-0.000
1.5 1.0         7030 7040 7050 7060 7080
75 80 80 +0.100
+0,055
75 +0.046
-0.000
80 +0.035 75 -0.046
-0.000
1.5 1.0         7530 7540 7550 7560
80 85 85 +0.100
+0,070
80 +0,054
-0.000
85 +0.035 80 -0,054
-0.000
1.5 1.0           8040 8050 8060 8080
84 90







3

90 +0.120
+0,070
84 +0.054
-0,028
90 +0.035 84 -0,054
-0.000
1.8 1.2           8440 8450 8460 8480
89 95 95 +0.120
+0,070
89 +0.054
-0,028
95 +0.035 89 -0,054
-0.000
1.8 1.2           8940 8950 8960 8980
94 100 100 +0.120
+0,070
94 +0.054
-0,028
100 +0.035 94 -0.054
-0.000
1.8 1.2             9450 9460 9480
99 105 105 +0.120
+0,070
99 +0.054
-0,028
105 +0.035 99 -0,054
-0.000
1.8 1.2             9950 9960 9980
104 110 110 +0.120
+0,070
104 +0.054
-0,028
110 +0.035 104 -0.054
-0.000
1.8 1.2             10450 10460 10480
109 115 115 +0.120
+0,070
109 +0.054
-0,028
115 +0.035 109 -0.054
-0.000
1.8 1.2             10950 10960 10980
114 120 120 +0.120
+0,070
114 +0.054
-0,028
120 +0.040 114 -0.054
-0.000
1.8 1.2             11450 11460 11480
119 125 125 +0.170
+0.100
119 +0.054
-0,028
125 +0.040 119 -0.054
-0.000
1.8 1.2             11950 11960 11980
123 130

3.5





















130 +0.170
+0.100
123 +0.054
-0,028
1130 +0.040 123 -0.054
-0.000
2 1.5             12350 12360 12380   123100
128 135 135 +0.170
+0.100
128 +0.063
-0,028
135 +0.040 128 -0.063
-0.000
2 1.5             12850 12860 12880   128100
133 140 140 +0.170
+0.100
133 +0.063
-0,028
140 +0.040 133 -0.063
-0.000
2 1.5             13350 13360 13380   133100
138 145 145 +0.170
+0.100
138 +0.063
-0,028
145 +0.040 138 -0.063
-0.000
2 1.5               13860 13880   138100
143 150 150 +0.170
+0.100
143 +0.063
-0,028
150 +0.040 143 -0.063
-0.000
2 1.5               14360 14380   143100
148 155 155 +0.170
+0.100
148 +0.063
-0,028
155 +0.040 148 -0.063
-0.000
2 1.5               14860 14880   14890
153 160 160 +0.170
+0.100
153 +0.063
-0,028
160 +0.040 153 -0.063
-0.000
2 1.5               15360 15380   15390
158 165 165 +0.170
+0.100
158 +0.063
-0,028
165 +0.040 158 -0.063
-0.000
2 1.5               15860 15880   158100
163 170 170 +0.170
+0.100
163 +0.063
-0,028
170 +0.040 163 -0.063
-0.000
2 1.5               16360 16380   163100
168 175 175 +0.170
+0.100
168 +0.063
-0,028
175 +0.040 168 -0.063
-0.000
2 1.5               16860 16880   168100
173 180 180 +0.170
+0.100
173 +0.063
-0,028
180 +0.040 173 -0.063
-0.000
2 1.5               17360 17380   173100


MULAI PROYEK ANDA DENGAN ENGINEER APLIKASI

Sliding Bearing, Bimetal Bush, Bushing Perunggu Terbungkus, Oiles Bush, Oiles Bearing, Pemasok Cina, Kualitas Tinggi



Bidang aplikasi

  •

  • The materials used to The hydraulic system

    Hidrolik

    Digunakan dalam pembuatan katup hidrolik, batang, pompa roda gigi, pompa baling baling, pompa piston, silinder oli dan sebagainya

  • RG7 materials are used to make cars

    Mobil

    Mobil: Turbocharger, mesin, kompresor AC mobil, jembatan kendaraan

  • RG7 materials are used in basic industries



    Industri dasar



    Industri dasar: bantalan retainer, bantalan bush, baut, mur, ring, roda cacing

  • RG7 materials are used in ships



    Shope



    Kapal: baling-baling, tutup baling-baling, roda cacing, flensa tembaga laut, batang poros tembaga, lengan tembaga

  • RG7 materials are used in construction machinery



    Mesin rekayasa



    Mesin konstruksi: mur pengeboran batu, tangkai bor lengan tembaga, bagian bergerak lengan tahan aus

  • RG7 materials are used for railway transportation



    Kereta api



    Kereta api: bar konduktor, panduan garis, katup rem



C95400 bahan baku Pilihan ukuran produk



Deskripsi produk: timah timah perunggu

Pipa: 12,5 hingga 406,4mm diameter luar

Persegi Panjang: Maksimum 508mm

Panjang standar: 381mm

Bentuk / bentuk: produk setengah jadi, kasar atau hampir bersih, anoda, bar, billet / bunga, persegi, heksagonal, piring, profil atau





Self lubricating bimetal supplier
